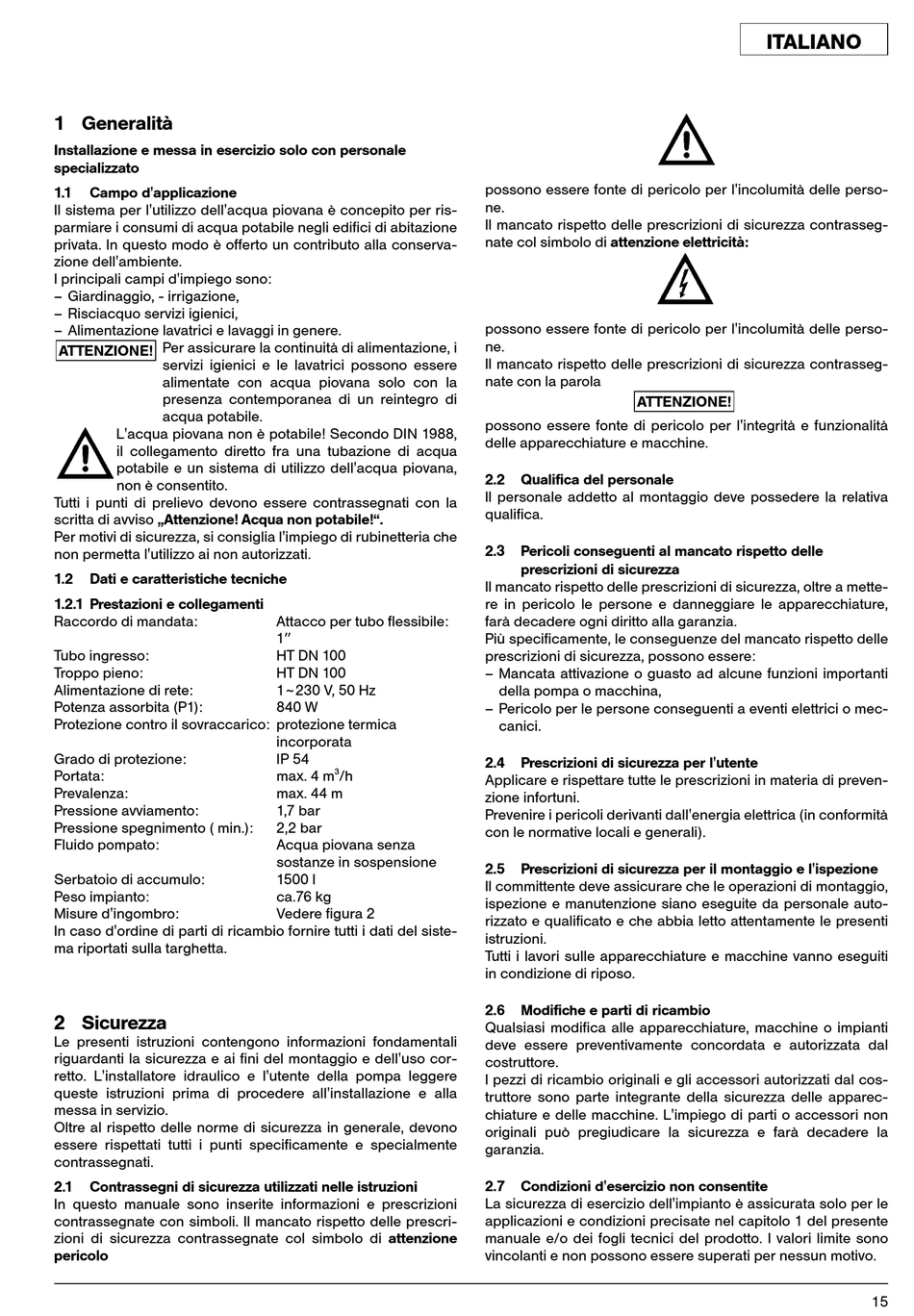

1 Generalità
Installazione e messa in esercizio solo con personale
specializzato
1.1

Campo d'applicazione

Il sistema per l'utilizzo dell'acqua piovana è concepito per ris-
parmiare i consumi di acqua potabile negli edifici di abitazione
privata. In questo modo è offerto un contributo alla conserva-
zione dell'ambiente.
I principali campi d'impiego sono:
– Giardinaggio, - irrigazione,
– Risciacquo servizi igienici,
– Alimentazione lavatrici e lavaggi in genere.
Per assicurare la continuità di alimentazione, i
ATTENZIONE!
servizi igienici e le lavatrici possono essere
alimentate con acqua piovana solo con la
presenza contemporanea di un reintegro di
acqua potabile.
L'acqua piovana non è potabile! Secondo DIN 1988,
il collegamento diretto fra una tubazione di acqua
potabile e un sistema di utilizzo dell'acqua piovana,
non è consentito.
Tutti i punti di prelievo devono essere contrassegnati con la
scritta di avviso „Attenzione! Acqua non potabile!".
Per motivi di sicurezza, si consiglia l'impiego di rubinetteria che
non permetta l'utilizzo ai non autorizzati.
1.2

Dati e caratteristiche tecniche

1.2.1 Prestazioni e collegamenti
Raccordo di mandata:
Tubo ingresso:
Troppo pieno:
Alimentazione di rete:
Potenza assorbita (P1):
Protezione contro il sovraccarico: protezione termica
Grado di protezione:
Portata:
Prevalenza:
Pressione avviamento:
Pressione spegnimento ( min.):
Fluido pompato:
Serbatoio di accumulo:
Peso impianto:
Misure d'ingombro:
In caso d'ordine di parti di ricambio fornire tutti i dati del siste-
ma riportati sulla targhetta.

2 Sicurezza

Le presenti istruzioni contengono informazioni fondamentali
riguardanti la sicurezza e ai fini del montaggio e dell'uso cor-
retto. L'installatore idraulico e l'utente della pompa leggere
queste istruzioni prima di procedere all'installazione e alla
messa in servizio.
Oltre al rispetto delle norme di sicurezza in generale, devono
essere rispettati tutti i punti specificamente e specialmente
contrassegnati.
2.1 Contrassegni di sicurezza utilizzati nelle istruzioni
In questo manuale sono inserite informazioni e prescrizioni
contrassegnate con simboli. Il mancato rispetto delle prescri-
zioni di sicurezza contrassegnate col simbolo di attenzione
pericolo
Attacco per tubo flessibile:
1HH
HT DN 100
HT DN 100
1~230 V, 50 Hz
840 W
incorporata
IP 54
3
max. 4 m /h
max. 44 m
1,7 bar
2,2 bar
Acqua piovana senza
sostanze in sospensione
1500 l
ca.76 kg
Vedere figura 2
possono essere fonte di pericolo per l'incolumità delle perso-
ne.
Il mancato rispetto delle prescrizioni di sicurezza contrasseg-
nate col simbolo di attenzione elettricità:
possono essere fonte di pericolo per l'incolumità delle perso-
ne.
Il mancato rispetto delle prescrizioni di sicurezza contrasseg-
nate con la parola
ATTENZIONE!
possono essere fonte di pericolo per l'integrità e funzionalità
delle apparecchiature e macchine.
2.2 Qualifica del personale
Il personale addetto al montaggio deve possedere la relativa
qualifica.
2.3 Pericoli conseguenti al mancato rispetto delle
prescrizioni di sicurezza
Il mancato rispetto delle prescrizioni di sicurezza, oltre a mette-
re in pericolo le persone e danneggiare le apparecchiature,
farà decadere ogni diritto alla garanzia.
Più specificamente, le conseguenze del mancato rispetto delle
prescrizioni di sicurezza, possono essere:
– Mancata attivazione o guasto ad alcune funzioni importanti
della pompa o macchina,
– Pericolo per le persone conseguenti a eventi elettrici o mec-
canici.
2.4 Prescrizioni di sicurezza per l'utente
Applicare e rispettare tutte le prescrizioni in materia di preven-
zione infortuni.
Prevenire i pericoli derivanti dall'energia elettrica (in conformità
con le normative locali e generali).
2.5 Prescrizioni di sicurezza per il montaggio e l'ispezione
Il committente deve assicurare che le operazioni di montaggio,
ispezione e manutenzione siano eseguite da personale auto-
rizzato e qualificato e che abbia letto attentamente le presenti
istruzioni.
Tutti i lavori sulle apparecchiature e macchine vanno eseguiti
in condizione di riposo.
2.6

Modifiche e parti di ricambio

Qualsiasi modifica alle apparecchiature, macchine o impianti
deve essere preventivamente concordata e autorizzata dal
costruttore.
I pezzi di ricambio originali e gli accessori autorizzati dal cos-
truttore sono parte integrante della sicurezza delle apparec-
chiature e delle macchine. L'impiego di parti o accessori non
originali può pregiudicare la sicurezza e farà decadere la
garanzia.
2.7 Condizioni d'esercizio non consentite
La sicurezza di esercizio dell'impianto è assicurata solo per le
applicazioni e condizioni precisate nel capitolo 1 del presente
manuale e/o dei fogli tecnici del prodotto. I valori limite sono
vincolanti e non possono essere superati per nessun motivo.
ITALIANO
15
