max 16 mm
max 6 mm

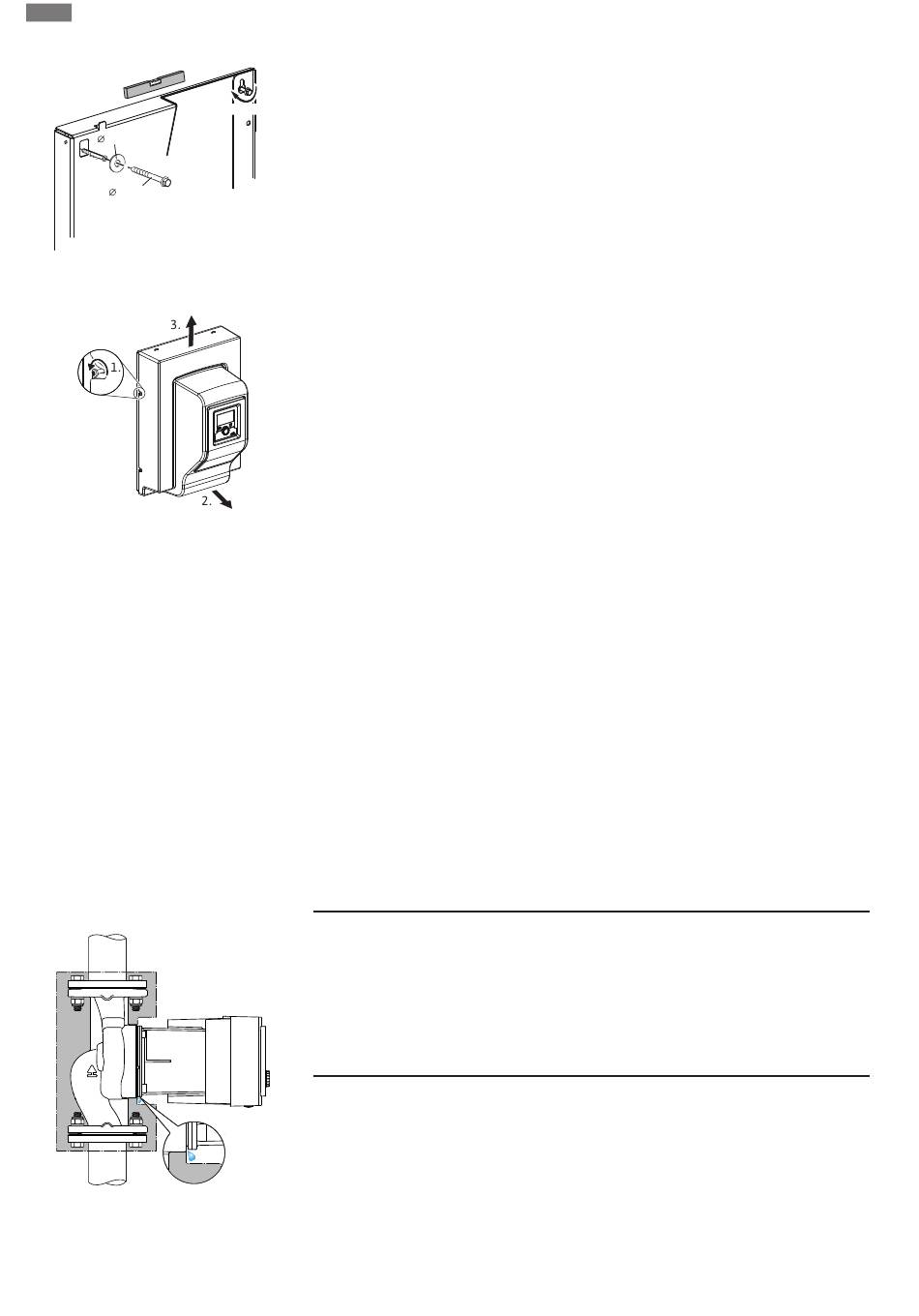

Fig. 3: Montaggio a parete
Fig. 4: Rimuovere il coperchio frontale
7.4

Isolamento

Fig. 5: Isolamento, scarico delle condense
172
2. Eseguire i fori con ∅ 8 mm nella parete.
3. Impiegare i tasselli in dotazione (il tipo di tassello dipende dalle caratteristiche della pa-
rete).
Max. 5 Nm
4. Avvitare le viti con le rondelle, senza però stringerle completamente.
5. Rimuovere il coperchio frontale dal sistema svitando le viti presenti lateralmente.
6. Tirare il coperchio frontale leggermente in avanti e prelevarlo sollevandolo con cautela.
7. Posizionare il sistema sulle viti tramite i fori passanti presenti sul lato posteriore e alli-
nearlo. Serrare le viti con apposito utensile (coppia di serraggio max. 5 Nm).
8. Montare le valvole d'intercettazione in dotazione a monte e a valle del sistema e chiu-
derle.
9. Completare tutti i lavori di saldatura, brasatura o pressatura dei collegamenti.
10. Aprire le valvole d'intercettazione a monte e a valle dell'impianto.
11. Spurgare l'impianto.
12. Controllare che non vi siano perdite nel sistema.
13. Rimettere il coperchio frontale sul prodotto.
✓ È necessario considerare un tratto di caduta libera con una distanza di sicurezza di
H > 2 di > 20 mm.
1. Posizionare sotto il prodotto lo scarico libero per il corretto ricambio dell'acqua.
2. Applicare un sifone direttamente dopo lo scarico libero.
3. Utilizzare una tubazione di scarico con volume sufficiente come previsto dalla
DIN 1986-100 e dalla DIN EN 12056.
4. Infine fare eseguire la messa in servizio da professionisti qualificati, che garantiscano an-
che il corretto funzionamento dopo il primo riempimento.
Come per la circolazione di acqua calda sanitaria, lavare adeguatamente il sistema e sfiatarlo.
Nelle installazioni a più linee, prevedere delle valvole per la compensazione idraulica.
I gusci termoisolanti in dotazione nella fornitura sono destinati alla circolazione di acqua
fredda.
In caso di formazione di condensa, è possibile isolare la pompa servendosi dell'isolamento
dal freddo Wilo (Wilo-ClimaForm) o di altri materiali termoisolanti antidiffusione comune-
mente disponibili in commercio.
ATTENZIONE
Difetto elettrico!
L'accumulo di condensa nel motore può causare un difetto elettrico.
• Isolare il corpo pompa solo fino al giunto di separazione del motore!
• Lasciare libere le aperture di scarico della condensa, affinché la conden-
sa prodotta nel motore possa defluire liberamente!
Istruzioni di montaggio, uso e manutenzione • Wilo-SiFresh • Ed.02/2023-08
