8.4 Digitaleingang (DI 1) oder (DI 2) -
grauer Klemmenblock
Einbau- und Betriebsanleitung • Wilo-SiFresh • Ed.02/2023-08
formität der restlichen Kommunikationsanschlüsse im Klemmenraum hat.
Um die SELV Konformität anderer Kabel weiterhin sicherzustellen auf saubere Kabelführung
und Trennung im Klemmenraum achten.
HINWEIS
Kabelanforderungen siehe Kapitel „Anforderungen"
Belegung der Klemmen
Bezeichnung Belegung
Digital IN (DI 1) DI 1 → (Klemme: 33)
+ 24 V (Klemme: 31)
Digital IN (DI 2) DI 2 → (Klemme: 43)
+ 24 V (Klemme: 41)
Bus Wilo Net ↔ H (Klemme: 51)
↔ L (Klemme: 53)
GND H/L (Klemme: 52)
SSM COM (Klemme: 75)
← FAULT (Klemme: 78)
← OK (Klemme: 76)
Tab. 5: Belegung der Klemmen

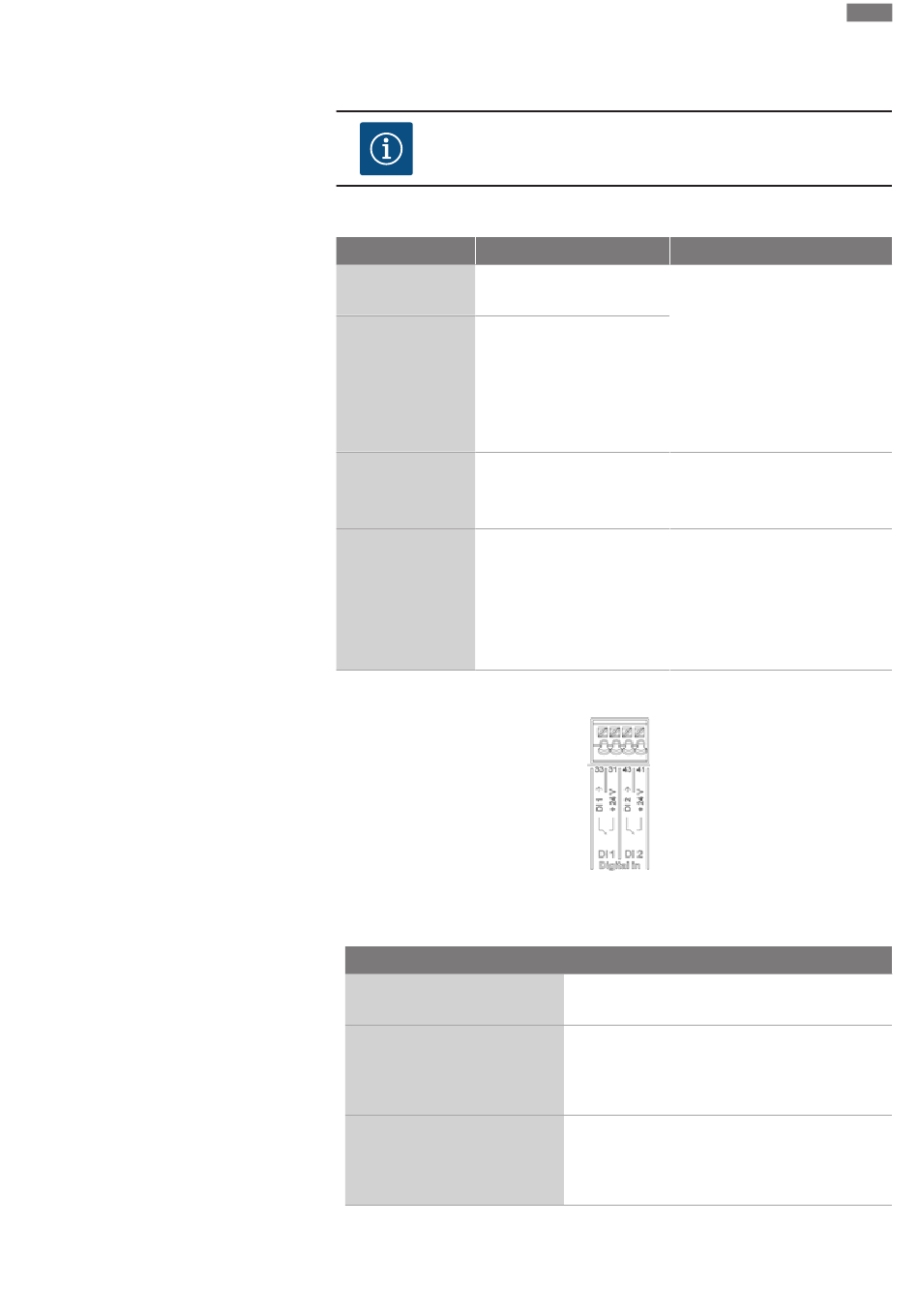

Fig. 10: Digital In
Über externe potentialfreie Kontakte (Relais oder Schalter) an den Digitaleingängen DI 1
oder DI 2 kann die Pumpe mit folgenden Funktionen gesteuert werden:
Funktion Steuer-Eingang DI 1 oder DI 2
Extern AUS
Extern MAX
Extern MIN
Hinweis
Digitaleingänge für potentialfreie
Kontakte:
• Maximale Spannung:
< 30 V DC / 24 V AC
• Maximaler Schleifenstrom: < 5 mA
• Betriebsspannung: 24 V DC
• Betriebsschleifenstrom: 2 mA pro
Eingang
Potentialfreier Wechsler
Kontaktbelastung:
• Minimal zulässig:
SELV 12 V AC / DC, 10 mA
• Maximal zulässig: 250 V AC, 1 A,
AC 1 / 30 V DC, 1 A
Kontakt geöffnet: Pumpe ist ausgeschaltet.
Kontakt geschlossen: Pumpe ist eingeschaltet.
Kontakt geöffnet: Pumpe läuft im an der Pumpe
eingestellten Betrieb.
Kontakt geschlossen: Pumpe läuft mit maximaler
Drehzahl.
Kontakt geöffnet: Pumpe läuft im an der Pumpe
eingestellten Betrieb.
Kontakt geschlossen: Pumpe läuft mit minimaler
Drehzahl.
