Dämmen - Wilo SiFresh Einbau- Und Betriebsanleitung

de
max 16 mm
max 6 mm

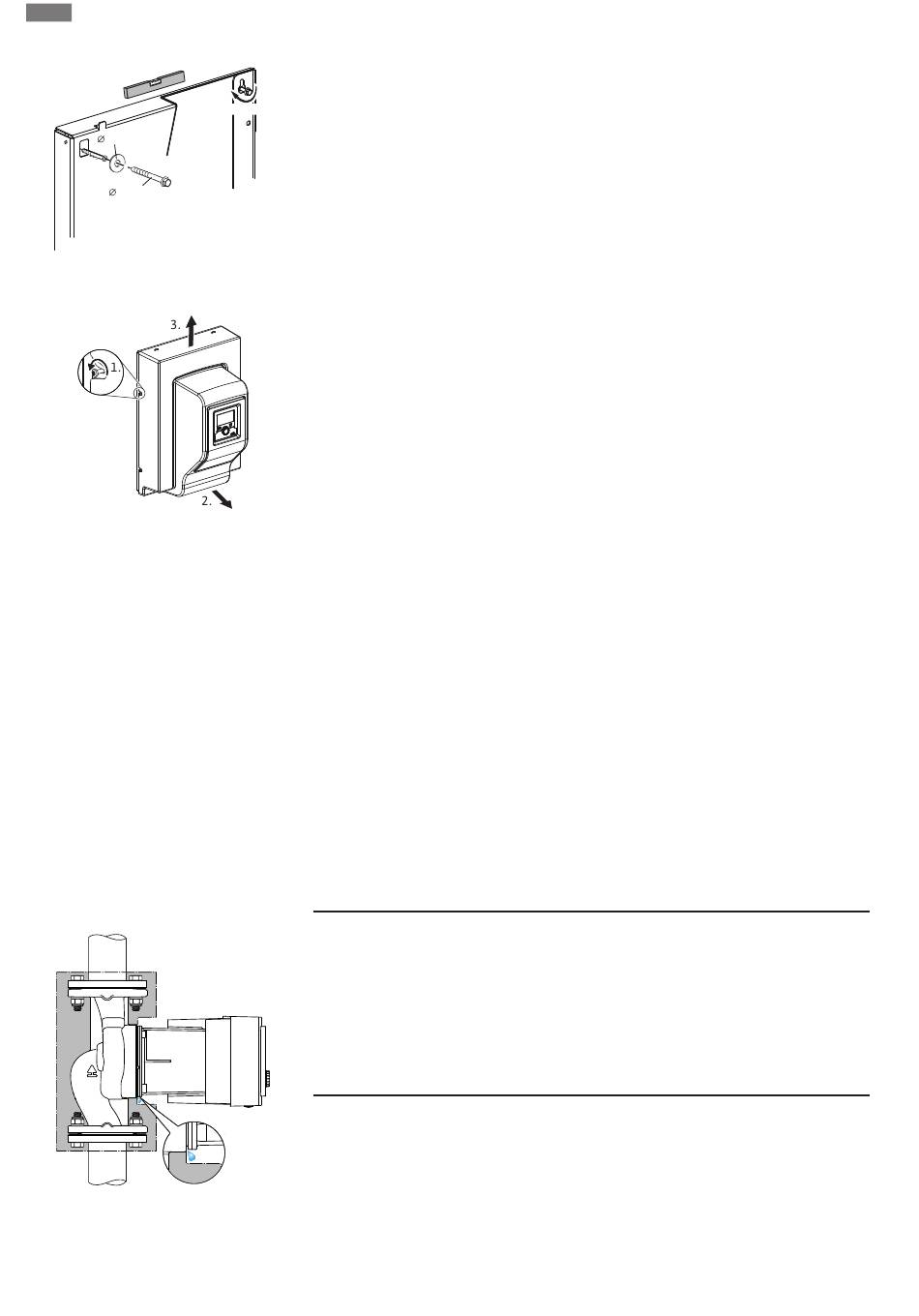

Fig. 3: Wandmontage
Fig. 4: Frontabdeckung abheben
7.4 Dämmen
Fig. 5: Dämmen, Kondensatablauf frei lassen
14
2. Löcher mit ∅ 8 mm in die Wand bohren.
3. Beiliegende Schraubdübel einsetzen (Art der Schraubdübel ist von der Beschaffenheit
der Wand abhängig).
Max. 5 Nm
4. Schrauben mit Unterlegscheiben einschrauben, aber nicht ganz festziehen.
5. Frontabdeckung durch Lösen der Schrauben an der Seite vom System abnehmen.
6. Frontabdeckung unten leicht nach vorne ziehen und vorsichtig nach oben abheben.
7. System durch die rückseitigen Schlüsselbohrungen auf die Schrauben setzen und aus-
richten. Die Schrauben mit geeignetem Werkzeug anziehen (Drehmoment max. 5 Nm).
8. Mitgelieferte Absperrarmaturen vor und hinter dem System einbauen und schließen.
9. Alle Schweiß-, Löt- oder Pressverbindungsarbeiten abschließen.
10. Absperrventile vor und hinter der Anlage öffnen.
11. System spülen.
12. System auf Leckagen prüfen.
13. Frontabdeckung am Produkt anbringen.
✓ Es muss eine freie Fallstrecke mit einem Sicherheitsabstand von H > 2 di > 20 mm be-
rücksichtigt werden.
1. Den freien Ablauf für den bestimmungsgemäßen Wasseraustausch unterhalb des Pro-
dukts anbringen.
2. Unmittelbar nach dem freien Ablauf einen Geruchsverschluss vorsehen.
3. Die Ablaufleitung mit ausreichendem Volumen gemäß DIN 1986-100 und DIN EN 12056
vorsehen.
4. Zuletzt eine fachgerechte Inbetriebnahme einschließlich Sicherstellung des bestim-
mungsgemäßen Betriebs nach Erstbefüllung vornehmen.
Analog zur Trinkwarmwasser-Zirkulation die Anlage fachgerecht spülen und entlüften.
In einer Mehrstranginstallation Ventile für den hydraulischen Abgleich vorsehen.
Die im Lieferumfang enthaltenen Wärmedämmschalen sind für die Kaltwasserzirkulation
vorgesehen.
Falls es zu Kondensatbildung kommt, kann die Pumpe ebenfalls mit der Wilo-Kältedämm-
schale (Wilo-ClimaForm) oder anderen handelsüblichen diffusionsdichten Dämmmateriali-
en gedämmt werden.
VORSICHT
Elektrischer Defekt!
Ansteigendes Kondensat im Motor kann zu einem elektrischen Defekt
führen.
• Das Pumpengehäuse nur bis zur Trennfuge zum Motor isolieren!
• Kondensatablauföffnungen frei lassen, damit im Motor entstehendes
Kondensat ungehindert abfließen kann!
Einbau- und Betriebsanleitung • Wilo-SiFresh • Ed.02/2023-08
