8.4 Ingresso digitale (DI1) o (DI2) -
morsettiera grigia
Istruzioni di montaggio, uso e manutenzione • Wilo-SiFresh • Ed.02/2023-08
Tutte le interfacce di comunicazione nel vano morsetti (ingressi analogici, ingressi digitali,
bus Wilo Net, SSM e SBM) sono in linea con lo standard SELV.
SSM e SBM possono essere azionati anche con collegamenti e tensioni conformi SELV (fino a
250 V CA), senza che questo uso abbia un influsso negativo sulla conformità SELV dei colle-
gamenti di comunicazione residui nel vano morsetti.
Per garantire la conformità SELV di altri cavi, verificare la conduzione e separazione precisa
dei cavi nel vano morsetti.
AVVISO
Vedi capitolo "Requisiti"
Assegnazione dei morsetti
Denominazione Assegnazione
IN digitale (DI1) DI1 → (morsetto: 33)
+ 24 V (morsetto: 31)
IN digitale (DI2) DI2 → (morsetto: 43)
+ 24 V (morsetto: 41)
Bus Wilo Net ↔ H (morsetto: 51)
↔ L (morsetto: 53)
GND H/L (morsetto: 52)
SSM COM (morsetto: 75)
← FAULT (morsetto: 78)
← OK (morsetto: 76)
Tab. 5: Assegnazione dei morsetti

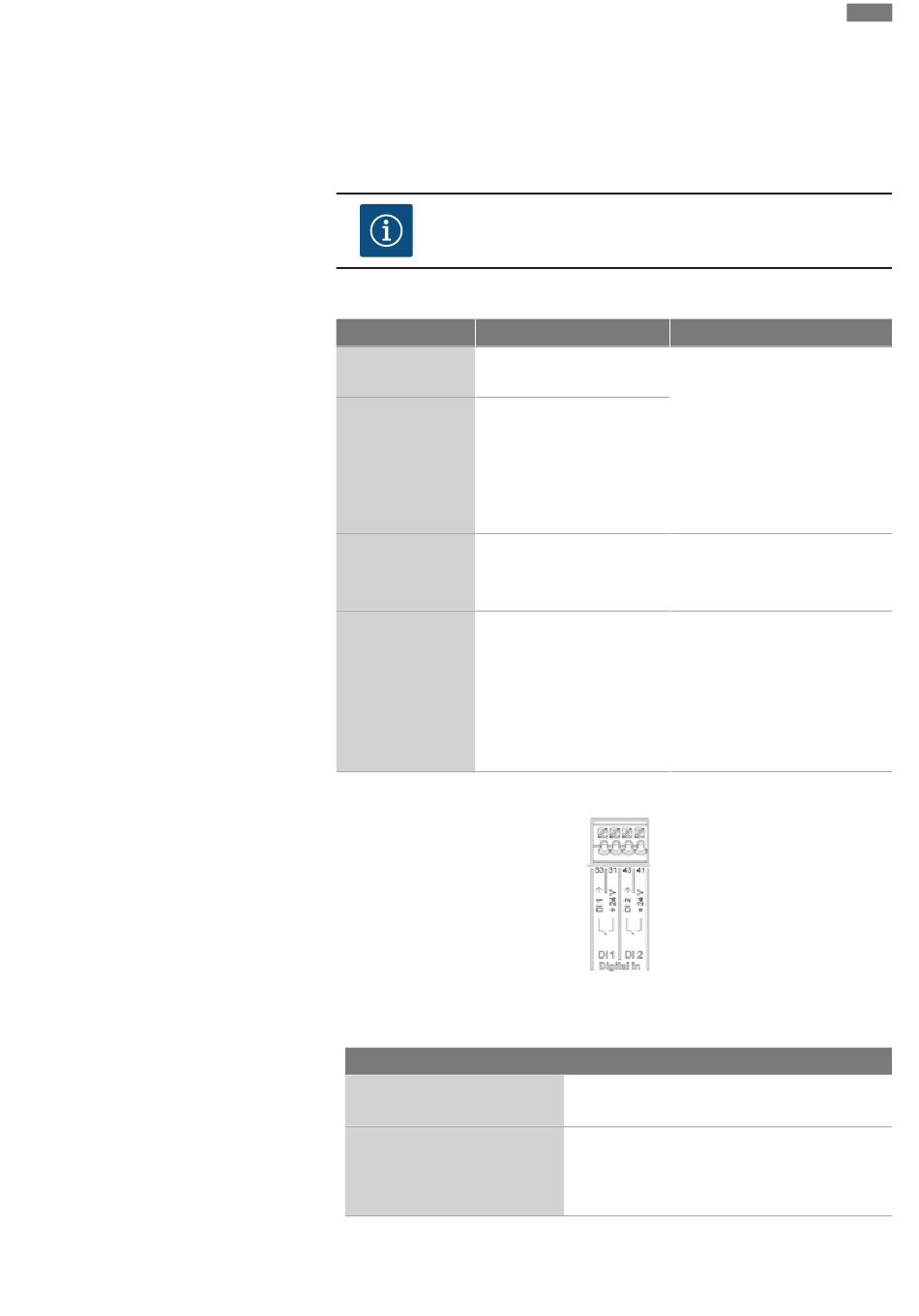

Fig. 10: In digitale
La pompa può essere comandata con le seguenti funzioni attraverso contatti a potenziale
zero esterni (relè o interruttore) sugli ingressi digitali DI1 e DI2:
Funzione ingresso dii comando DI1 o DI2
Ext. OFF
Ext. MAX
Avviso
Ingressi digitali per contatti a po-
tenziale zero:
• Tensione massima:
< 30 V DC / 24 V AC
• Corrente di loop massima: < 5 mA
• Tensione di esercizio: 24 V DC
• Corrente di loop di funzionamen-
to: 2 mA per ingresso
Contatto in scambio a potenziale
zero
Carico del contatto:
• Minimo ammesso:
SELV 12 V AC / DC, 10 mA
• Massimo ammesso: 250 V AC, 1 A,
AC 1 / 30 V DC, 1 A
Contatto aperto: La pompa è disattivata.
Contatto chiuso: La pompa è attivata.
Contatto aperto: La pompa funziona nella modalità
impostata dalla pompa.
Contatto chiuso: La pompa funziona alla velocità
massima di rotazione.
