8.3 Aansluiten van de communicatie-
interfaces

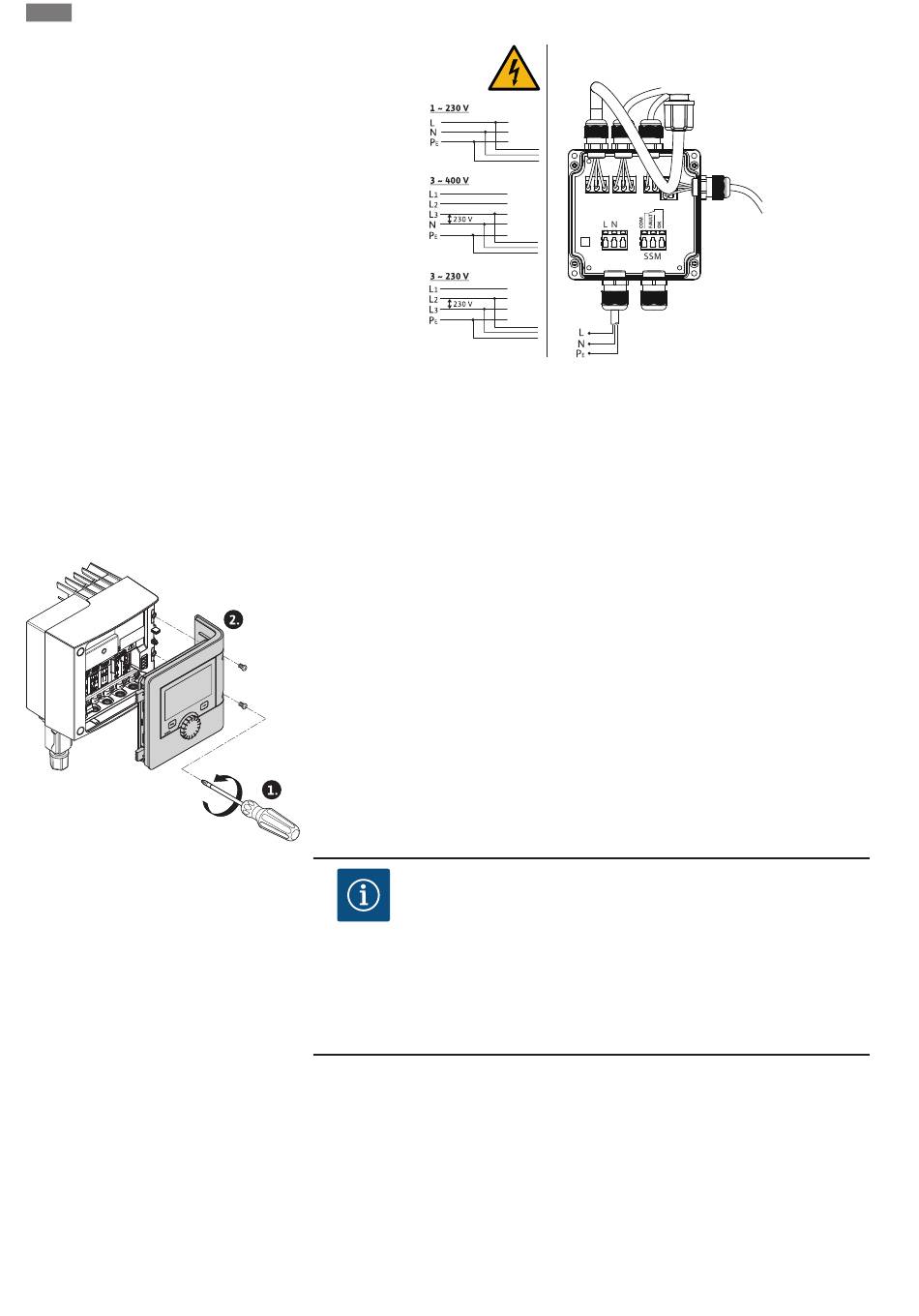

Fig. 8: Moduledeksel openen
230
Fig. 7: Aansluitmogelijkheden
Aansluiting van voedingsspanning en SSM (verzamelstoringsmelding) gebeurt via de aan-
sluitkast. Openen van de elektronicamodule is daarvoor niet nodig.
Voor contactbelastingen zie tabel „Bezetting van de klemmen" in hoofdstuk „Aansluiten
van de communicatie-interfaces".
Neem alle waarschuwingen in het hoofdstuk „Elektrische aansluiting" in acht!
Zorg dat alle voedingsspanningen van pomp en aangesloten communicatie-interfaces,
met name van SSM en de magneetklep, uitgeschakeld zijn!
1. Schroeven van het moduledeksel losdraaien.
2. Moduledeksel afnemen en veilig wegleggen.
3. Benodigde aantal sluitpluggen (M16x1,5) met gereedschap uitschroeven.
4. Benodigde aantal schermklemmen losmaken (zie aanwijzing).
5. Kabelschroefverbindingen M16x1,5 inschroeven en met draaimoment 2,5 Nm vastdraai-
en.
6. Communicatiekabel op de benodigde lengte strippen.
7. Moer van de kabelschroefverbinding over de kabel en kabel door de binnen liggende
dichtingsring van de kabelschroefverbinding en onder de schermklem door schuiven.
8. Veerklemmen: „Cage Clamp" van de firma WAGO met behulp van een schroevendraaier
door drukken openen en gestripte geleider in de klem steken.
9. Communicatiekabel onder de schermklem bevestigen (zie aanwijzing).
10. Ter verzekering van de trekontlasting moer van de kabelschroefverbinding met draai-
moment 2,5 Nm vastdraaien.
11. Moduledeksel met de positiestaven naar voren in de groeven voeren, afdekking dicht-
klappen en met bouten bevestigen.
LET OP
Binnendichtring van de kabelschroefverbinding M16x1,5 voor installatie
van kabeldoorsneden ≥ 5 mm uitnemen.
De kabelafscherming alleen aan het einde van de kabel aanbrengen, om
compensatiestromen bij potentiaalverschillen via de communicatiekabel
te voorkomen!
Voor het losmaken van de geleiders: Veerklem „Cage Clamp" van de firma
WAGO openen! Dan pas de geleiders uittrekken!
Externe interfaces
De interfaces Analoog IN en SBM worden af fabriek toegewezen en kunnen niet worden ge-
configureerd.
De aansluiting van SSM gebeurt via de aansluitdoos waarin ook de elektrische aansluiting
wordt uitgevoerd. Openen van de elektronicamodule is daarvoor niet nodig.
• Analoog IN (lila klemmenblok).
• Digitaal IN (grijze klemmenblok)
• Bus Wilo Net (groene klemmenblok)
• SSM (rode klemmenblok)
;
POWER
