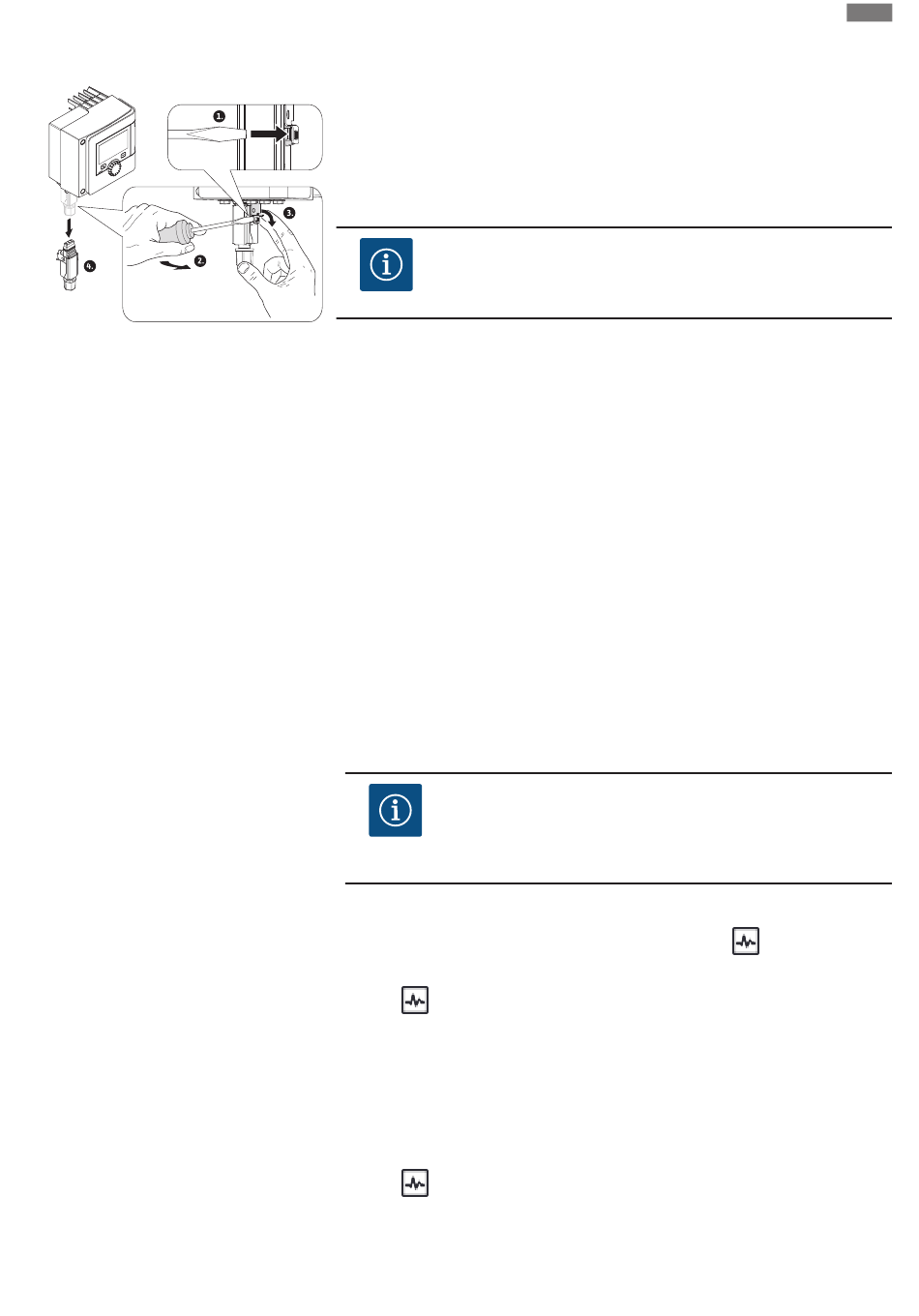

Fig. 30: Wilo-Connector demontieren
15.2.3 Demontage/Montage des Sensors
am Pumpengehäuse
15.3 Pumpenentlüftung
15.4

Pumpen-Kick

Einbau- und Betriebsanleitung • Wilo-SiFresh • Ed.02/2023-08
Demontage des Elektronikmoduls
1. Haltebügel des Wilo-Connectors mit Hilfe eines Schraubendrehers lösen und Stecker
abziehen.
2. Sensorkabel/Doppelpumpenkabel vorsichtig vom Elektronikmodul abziehen.
3. Schrauben des Moduldeckels lösen.
4. Moduldeckel abnehmen.
5. Alle aufgelegten/angeschlossenen Kabel im Klemmenraum abklemmen, Schirmauflage
und Mutter der Kabelverschraubung lösen.
6. Alle Kabel aus der Kabelverschraubung herausziehen.
HINWEIS
Zum Lösen der Litzen: Federklemme „Cage Clamp" der Firma WAGO öff-
nen! Litzen erst dann herausziehen!
7. Gegebenenfalls das CIF-Modul lösen und entfernen.
8. Innensechskantschrauben (M4) im Elektronikmodul lösen.
9. Elektronikmodul vom Motor abziehen.
Montage des Elektronikmoduls
Die Montage des Elektronikmoduls erfolgt in umgekehrter Reihenfolge zur Demontage.
Vor jeder Demontage/Montage des Sensors am Pumpengehäuse sicherstellen, dass das
Kapitel „Außerbetriebnahme" berücksichtigt wurde!
• Absperrarmaturen schließen!
• Herstellerangaben und Sicherheitsdatenblätter zu möglichen Zusatzstoffen in der An-
lage beachten!
Demontage des Sensors
1. Die zweiteilige Wärmeisolierung vom Pumpengehäuse demontieren.
2. Sensorstecker vom Sensor abziehen.
3. Schrauben des Befestigungsblechs lösen.
4. Sensor herausziehen. Dabei den Sensor gegebenenfalls mit einem flachen Schrauben-
dreher an der Nut anheben.
Montage des Sensors am Pumpengehäuse
Die Montage des Sensors am Pumpengehäuse erfolgt in umgekehrter Reihenfolge zur De-
montage.
HINWEIS
Bei der Montage des Sensors auf korrekten Sitz achten!
Dafür den Steg, der sich am Sensor befindet, in die Nut an der Sensoröff-
nung schieben.
Lufteinschlüsse im Pumpengehäuse führen zu Geräuschen. Eine Entlüftung der Pumpenhy-
draulik erfolgt durch die Funktion „Pumpenentlüftung" im Menü
werte".
Im Menü „Diagnose und Messwerte" nacheinander
1. „Wartung"
2. „Pumpenentlüftung" wählen.
Wenn die Pumpe in einem Zeitintervall von 24 Stunden (Werkseinstellung) nicht betriebs-
bedingt läuft, wird der Pumpen-Kick ausgeführt. Dabei läuft sie kurz an. Das System muss
dabei immer mit Spannung versorgt sein. Das Zeitintervall für den Pumpen-Kick kann an
der Pumpe verändert werden.
Im Menü „Diagnose und Messwerte" nacheinander
1. „Wartung"
2. „Pumpen-Kick" wählen.
