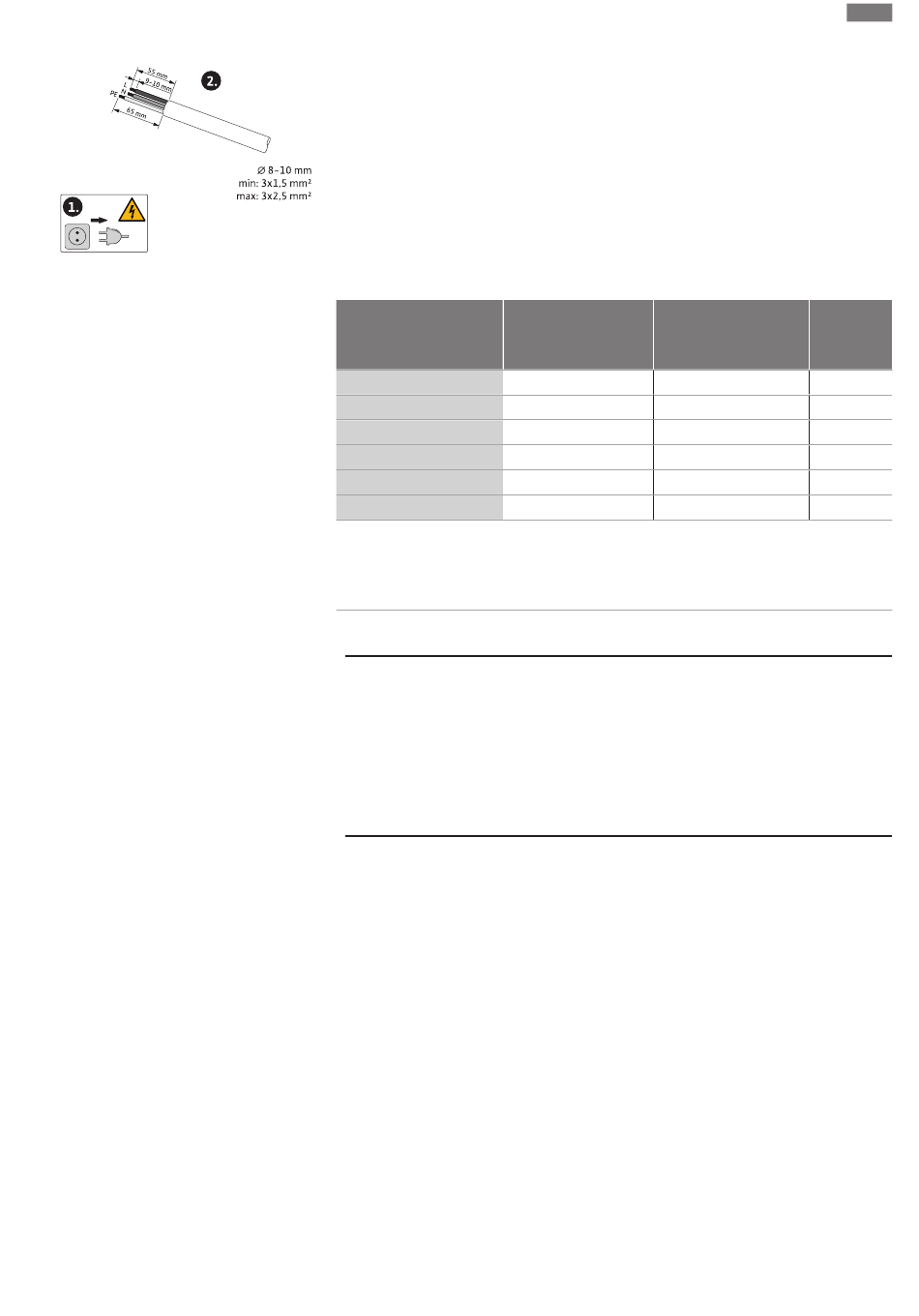

Fig. 6: Préparation du raccordement
8.2 Possibilités de raccordement
Notice de montage et de mise en service • Wilo-SiFresh • Ed.02/2023-08
• Utiliser un câble de raccordement présentant un diamètre extérieur suffisant pour assurer
une protection contre les fuites d'eau et une décharge de traction sur le passe-câbles à
vis.
• À proximité du raccord fileté, plier le câble pour former une boucle permettant l'écoule-
ment des gouttes d'eau.
• Pour les températures de fluide supérieures à 90 °C, utiliser un câble de raccordement ré-
sistant à la chaleur.
• Disposer le câble de raccordement de manière à ce qu'il ne touche ni la tuyauterie, ni le
circulateur.
Caractéristiques requises pour le câble
Les bornes sont équipées ou non de douilles d'extrémité de câble pour conducteurs rigides et
flexibles.
Raccordement
Prise électrique
SSM
Entrée numérique 1 (DI 1) 2x0,2
Entrée numérique 2 (DI 2) 2x0,2
Sortie 24 V
Bus Wilo Net
*
Longueur de câble ≥ 2 m : utiliser des câbles blindés.
**
En cas d'utilisation de douilles d'extrémité de câble, la section maximale est réduite de
1 mm² pour les interfaces de communication. Toutes les combinaisons jusqu'à 2,5 mm²
sont autorisées dans Wilo-Connector.
Tabl. 4: Caractéristiques requises pour le câble
ATTENTION
Risque de dommages matériels !
Ne jamais raccorder l'alimentation électrique sur deux phases de 400 V !
Ce raccordement pourrait provoquer la destruction du système électro-
nique.
• Raccorder l'alimentation électrique sur du 230 V uniquement (phase
vers neutre) !
Le système peut être raccordé à des réseaux électriques ayant les valeurs de tension sui-
vantes :
• 1~ 230 V
• 3~ 400 V avec neutre
• 3~ 230 V
Section du câble en Section du câble en
2 2
mm mm
Min. Max.
3x1,5 3x2,5
2x0,2 2x1,5 (1,0
2x1,5 (1,0
2x1,5 (1,0
1x0,2 1x1,5 (1,0
3x0,2 3x1,5 (1,0
fr
Câble
** *
)
** *
)
** *
)
** *
)
**
) blindé
