max 16 mm
max 6 mm

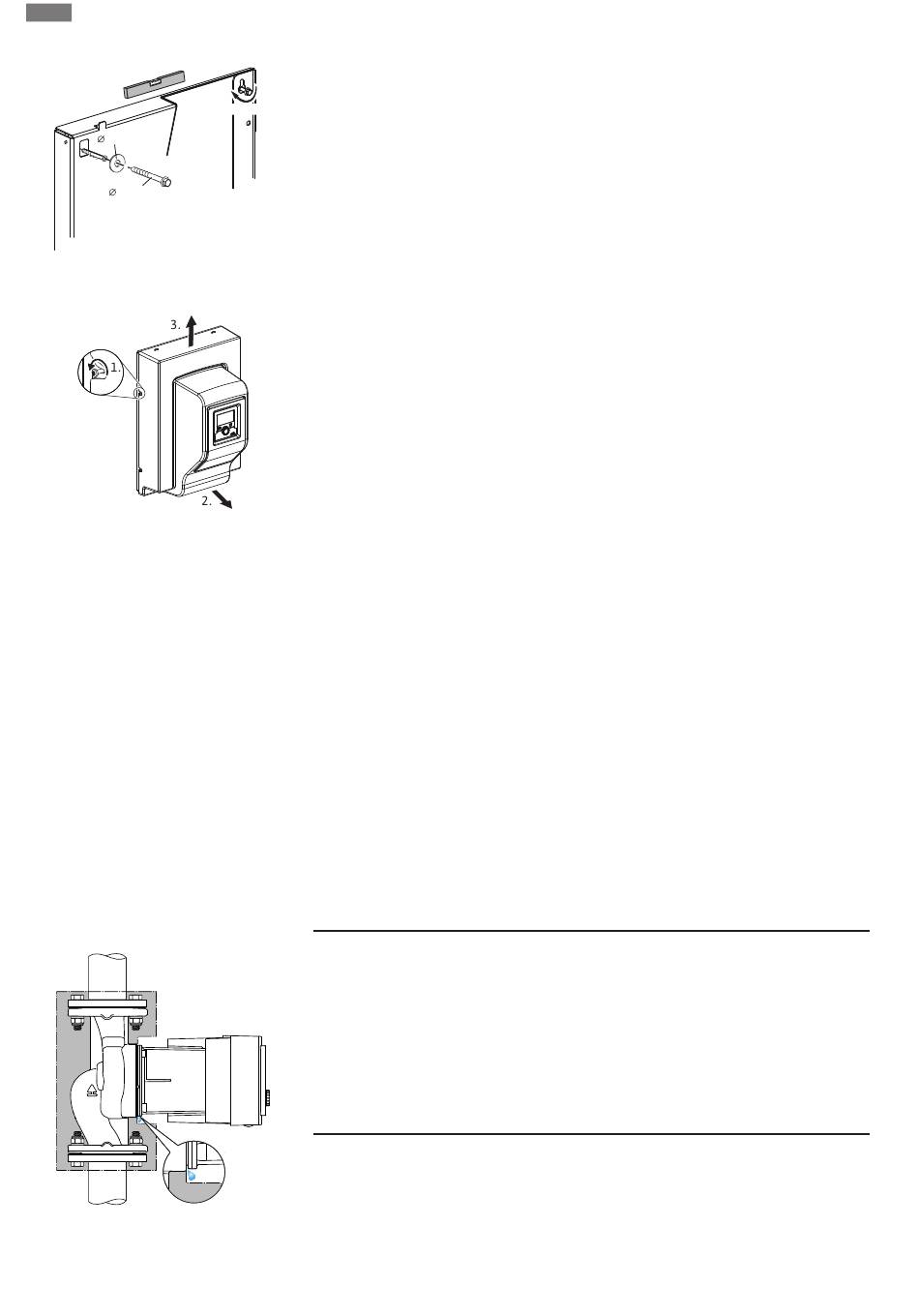

Fig. 3: Montage mural
Fig. 4: Extraction du cache avant
7.4

Isolation

Fig. 5: Isolation, évacuation des condensats
118
2. Percer des trous de ∅ 8 mm au mur.
3. Insérer les chevilles fournies (le type de cheville dépend des propriétés du mur).
4. Visser les vis avec les rondelles sans serrer à fond.
Max. 5 Nm
5. Retirer le cache avant en dévissant les vis situées sur le côté du système.
6. Tirer légèrement le bas du cache avant vers l'avant et l'extraire prudemment vers le haut.
7. Placer le système sur les vis à l'aide des trous de clés situés à l'arrière et l'orienter. Serrer
les vis à l'aide d'un outil adéquat (couple max. 5 Nm).
8. Monter et fermer les vannes d'arrêt fournies en amont et en aval du système.
9. Finir tous les travaux de soudure, de brasage ou d'emmanchement.
10. Ouvrir les vannes d'arrêt situées en amont et en aval de l'installation.
11. Rincer l'installation.
12. Vérifier que le système ne présente pas de fuites.
13. Placer le cache avant sur le produit.
✓ Prévoir une distance de chute libre avec une distance de sécurité de H > 2 di > 20 mm.
1. Installer l'écoulement libre au-dessous du produit afin de garantir une vidange d'eau
conforme.
2. Prévoir un siphon directement après l'écoulement libre.
3. Prévoir un volume suffisant pour la conduite découlement conformément aux normes
DIN 1986-100 et DIN EN 12056.
4. Procéder enfin à une mise en service correcte et s'assurer du fonctionnement conforme
après avoir effectué le premier remplissage.
Rincer et purger correctement l'installation de manière analogue à la circulation d'eau chaude
sanitaire.
En cas d'installation multiconduite, prévoir des clapets pour effectuer l'équilibrage hydrau-
lique.
Les coques d'isolation thermique contenues dans l'étendue de la livraison sont prévues
pour la circulation d'eau froide.
En cas de formation de condensats, la pompe peut être isolée à l'aide de la coque d'isolation
pour le froid Wilo (Wilo-ClimaForm) ou d'autres matériaux isolants classiques et étanches à
la diffusion.
ATTENTION
Panne électrique !
Une accumulation des condensats dans le moteur peut conduire à un dé-
faut électrique.
• Le corps du circulateur doit être isolé uniquement jusqu'au plan de joint
avec le moteur !
• Laisser les ouvertures d'évacuation des condensats libres afin que le
condensat se formant dans le moteur puisse s'écouler sans obstacle !
