15.2.2
Démontage/Montage du module
électronique

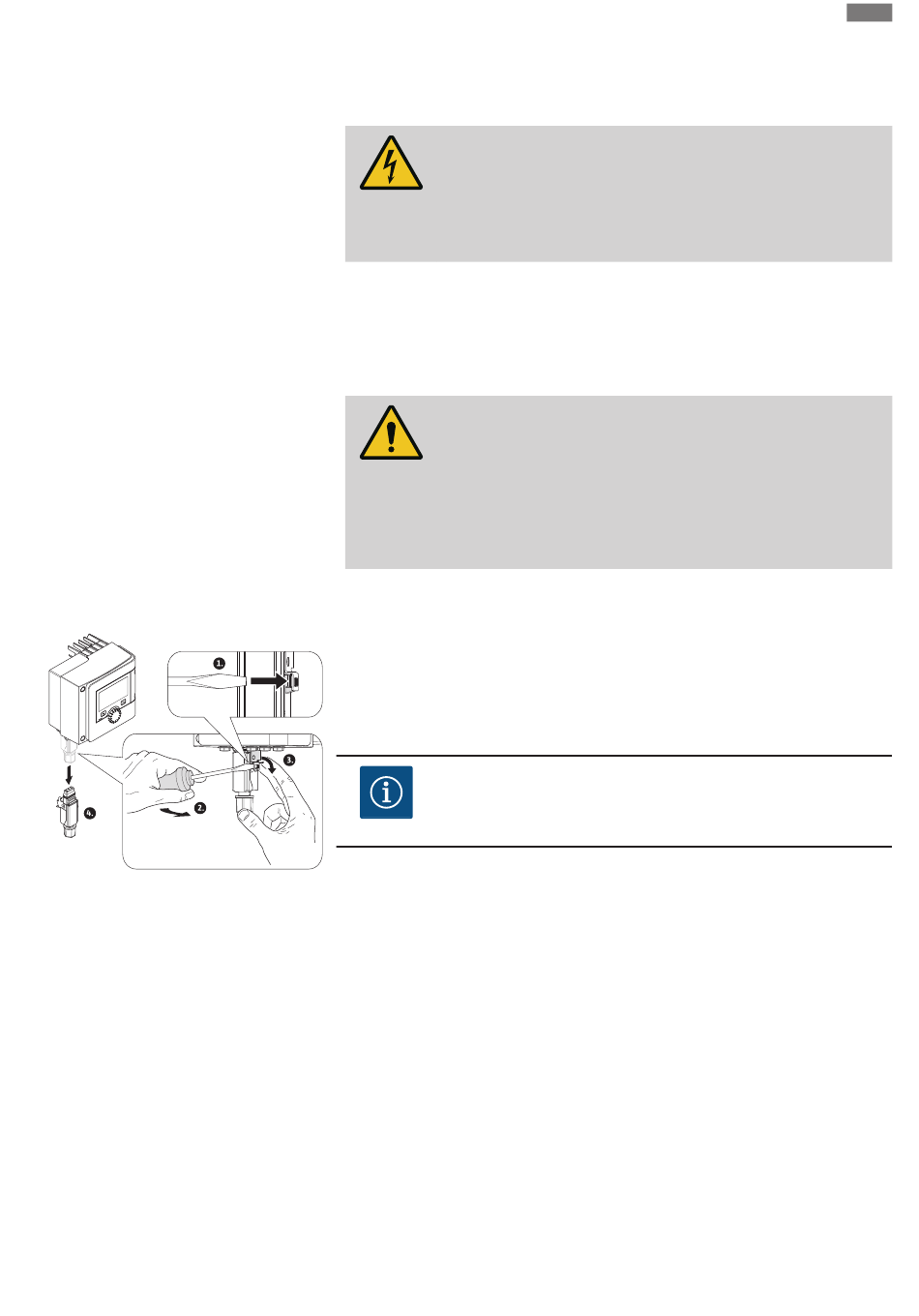

Fig. 30: Démontage du Wilo-Connector
15.2.3
Démontage/montage du capteur
sur le corps de pompe
Notice de montage et de mise en service • Wilo-SiFresh • Ed.02/2023-08
Effectuer un contrôle d'étanchéité !
Avant tout démontage/montage du module électronique, s'assurer que le chapitre
« Mise hors service » a été pris en compte !
DANGER
Risque de blessures mortelles par électrocution ! Mode turbine
ou générateur lorsqu'il y a écoulement à travers la pompe !
Même sans module (sans raccordement électrique), une tension de
contact dangereuse peut survenir sur les contacts du moteur.
•
Empêcher tout écoulement à travers la pompe durant les travaux de montage et de dé-
montage !
•
Fermer les vannes d'arrêt présentes en amont et en aval du système !
•
N'insérer aucun objet (p. ex. clous, tournevis, fil de fer) dans les contacts du moteur !
AVERTISSEMENT
Risque de dommages corporels et matériels !
Un démontage/montage non conforme peut conduire à des dommages
corporels et matériels.
Un module inadéquat provoque une surchauffe du circulateur.
• En cas de changement de module, veiller à l'affectation adéquate du
circulateur/du module électronique !
Démontage du module électronique
1.
Desserrer l'étrier de retenue du Wilo-Connector à l'aide d'un tournevis et retirer la fiche.
2.
Retirer avec précaution le câble du capteur/circulateur double du module électronique.
3.
Desserrer les vis du couvercle du module.
4.
Retirer le couvercle du module.
5.
Débrancher l'ensemble des câbles posés/raccordés dans le compartiment des bornes,
desserrer le support de blindage et les écrous du passe-câbles à vis.
6.
Retirer l'ensemble des câbles du passe-câbles à vis.
AVIS
Pour desserrer les câbles : Ouvrir le bornier à clips « Cage Clamp » de la so-
ciété WAGO ! Retirer les câbles seulement après !
7.
Le cas échéant, desserrer le module CIF et le retirer.
8.
Desserrer les vis à six pans creux (M4) dans le module électronique.
9.
Retirer le module électronique du moteur.
Montage du module électronique
Le montage du module électronique se fait dans le sens inverse du démontage.
Avant tout démontage/montage du capteur sur le corps de pompe, s'assurer que le cha-
pitre « Mise hors service » a été pris en compte !
•
Fermer les vannes d'arrêt !
•
Respecter les indications du fabricant et les fiches de données de sécurité sur les additifs
possibles dans l'installation !
Démontage du capteur
1.
Démonter l'isolation thermique composée en deux parties du corps de pompe.
2.
Retirer le câble du capteur.
3.
Desserrer les vis de la plaque de fixation.
4.
Retirer le capteur. Le cas échéant, soulever le capteur au niveau de la rainure à l'aide
d'un tournevis plat.
Montage du capteur sur le corps de pompe
Le montage du capteur sur le corps de pompe se fait dans le sens inverse du démontage.
