Notice de montage et de mise en service • Wilo-SiFresh • Ed.02/2023-08
• Bus Wilo Net (bornier vert)
• SSM (bornier rouge)
• SBM (bornier orange)

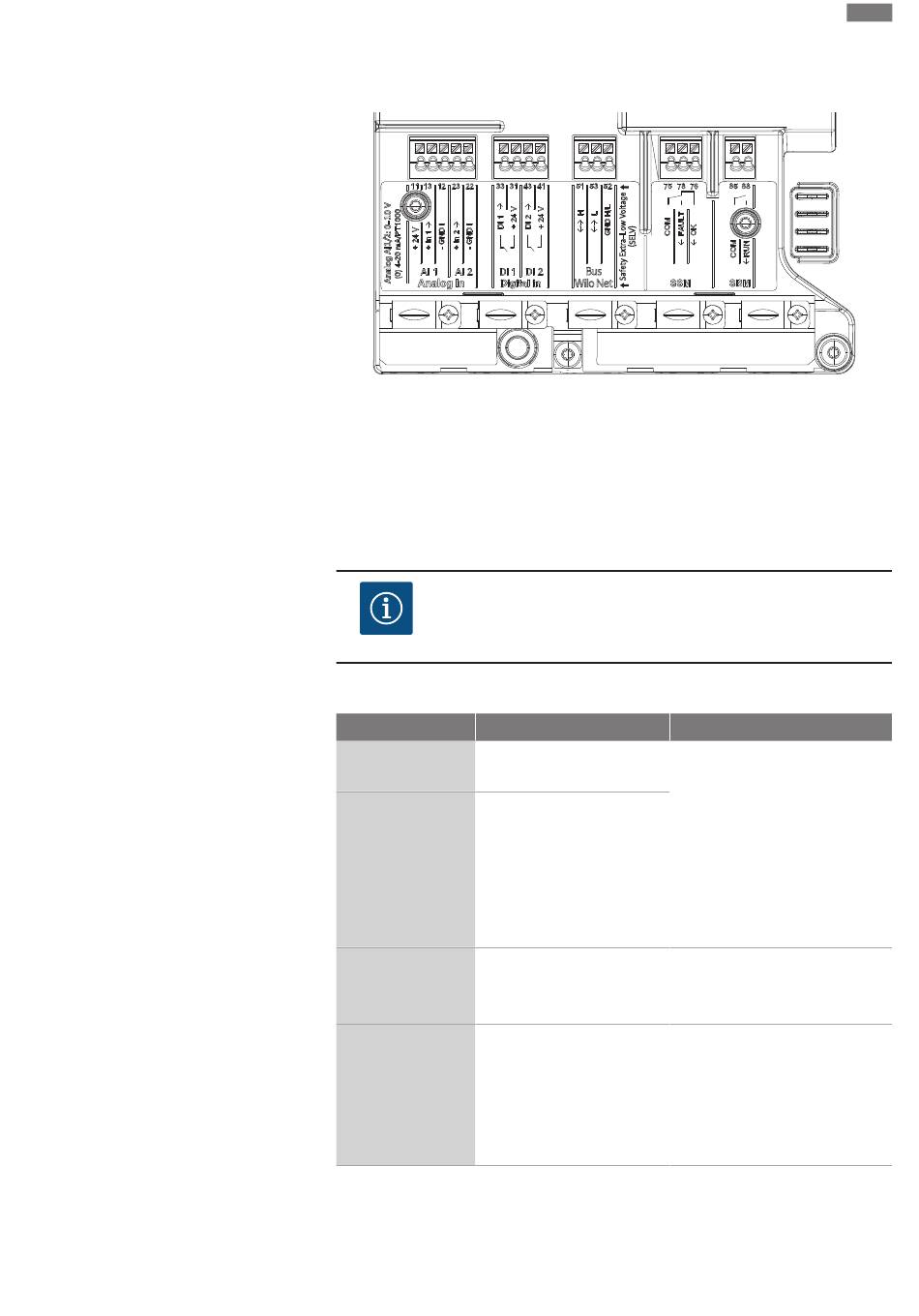

Fig. 9: Interfaces de communication
Toutes les interfaces de communication de la boîte à bornes (entrées analogiques, entrées
numériques, bus Wilo Net, SSM et SBM) sont conformes à la norme SELV.
Les SSM et SBM peuvent également fonctionner avec des raccords et des tensions non
conformes à la norme SELV (jusqu'à 250 V CA) sans que cela n'ait de conséquences négatives
sur la conformité SELV des autres raccords de communication présents dans la boîte à
bornes.
Pour garantir la conformité SELV des autres câbles, veiller à la disposition et à la séparation
appropriées des câbles dans la boîte à bornes.
AVIS
Pour connaître les caractéristiques requises pour le câble, voir chapitre
« Exigences »
Affectation des bornes
Désignation Affectation
IN numérique (DI 1) DI 1 → (borne : 33)
+ 24 V (borne : 31)
IN numérique (DI 2) DI 2 → (borne : 43)
+ 24 V (borne : 41)
Bus Wilo Net ↔ H (borne : 51)
↔ L (borne : 53)
GND H/L (borne : 52)
SSM COM (borne : 75)
← FAULT (borne : 78)
← OK (borne : 76)
Tabl. 5: Affectation des bornes
Avis
Entrées numériques pour contacts
secs :
• Tension maximale :
< 30 V CC / 24 V CA
• Courant de boucle maximal :
< 5 mA
• Tension de service : 24 V CC
• Courant de boucle de ser-
vice : 2 mA par entrée
Inverseur à contact sec
Charge de contact :
• Minimum admis :
SELV 12 V CA / CC, 10 mA
• Maximum admis : 250 V CA, 1 A,
CA 1 / 30 V CC, 1 A
