Der Bogen wird zu diesem Zeitpunkt nicht am Bildschirm gezeichnet; wenn jedoch die nächste Funktion gewählt
wird, erscheint der Bogen am Bildschirm, sodass dem Bediener das gewünschte Merkmal angezeigt wird,
welches programmiert wurde.

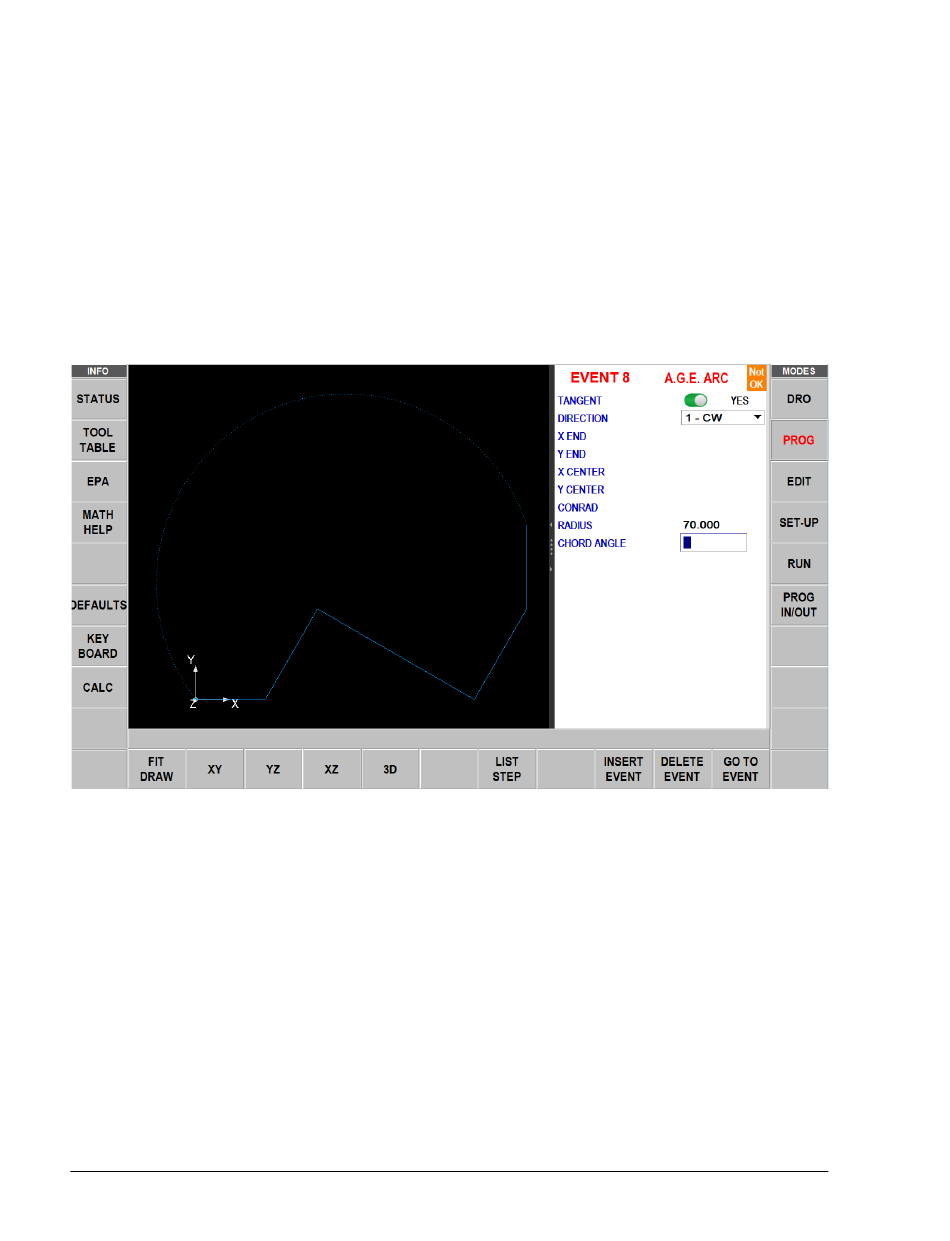

Ereignis 8
„A.G.E. ARC" (A.G.E. Bogen) wählen.
Der Bogen ist tangential zum Bogen 7.
Der Bogen wird im Uhrzeigersinn bearbeitet.
X-Ende und Y-Ende sind unbekannt.
X-Mittelpunkt und Y-Mittelpunkt sind unbekannt.
Der Radius ist 70.
Dies sind alle bekannten Informationen. Hinweis: Ereignis 8 ist NOT OK und Ereignis 7 ist ebenfalls noch NOT OK.
Das braucht nicht zu beunruhigen - Zur nächsten Seite zum nächsten Ereignis.
Ereignis 9
„A.G.E. ARC" (A.G.E. Bogen) wählen.
Der Bogen ist tangential zum Bogen 8.
Der Bogen wird gegen den Uhrzeigersinn bearbeitet.
X-Ende und Y-Ende sind unbekannt.
Der Mittelpunkt des Bogens ist bekannt: X-Mittelpunkt 0 ABS und Y-Mittelpunkt 125 ABS.
Der Radius ist 50.
Hinweis: Ereignis 9 ist NOT OK, jedoch können nun die Ereignisse 7 und 8 vollständig berechnet werden und
sind OK.
Zur nächsten Seite zum nächsten Ereignis.
93
