10.0 Programmiermodus Teil 3: Unregelmäßige Profile,
Taschen und Inseln
Der leistungsstarke Auto Geometry Engine® (A.G.E.)
Beim Programmieren einer unregelmäßigen Tasche oder eines unregelmäßigen Profils wird der Auto Geometry
Engine® (A.G.E.) automatisch gestartet.
A.G.E. ist eine leistungsstarke Software, die im Hintergrund der benutzerfreundlichen Geometrieprogrammierung
der ProtoTRAK RMX CNC läuft. Sie wird in einem eigenen Abschnitt behandelt, da sie anders als die übrigen
Ereignistypen funktioniert. Im Gegensatz zu anderen Ereignissen ermöglicht A.G.E.:
• Eingabe der bekannten Daten und Überspringen der unbekannten Eingabeaufforderungen.
• Verwenden verschiedener Datentypen (z. B. Winkel), die in der Anzeige verfügbar sein könnten.
• Eingabe von Schätzungen für X- und Y-Enden und Mittelpunkte, die nicht in der Anzeige verfügbar sind.
Mit A.G.E. können Einschränkungen zu Daten, welche die Anzeige liefert, einfach überwunden werden, ohne Zeit
mit aufwendigen Berechnungen verbringen zu müssen.

10.1 Starten von A.G.E.

A.G.E. wird automatisch gestartet, wenn das Ereignis „Irregular Pocket" (Unregelmäßige Tasche) oder „Irregular
Profile" (Unregelmäßiges Profil) eingegeben wird. Der erste Satz an Eingabeaufforderungen sind die
Überschrift-Informationen. Dieses erste Ereignis so wie bei jedem Fräs-Ereignis abschließen; es gibt lediglich
keine Eingabeaufforderung für das X- oder Y-Ende.
Das zweite Ereignis, welches den Endpunkt der ersten Linie oder des Bogens im Profil festlegt, muss bekannte
Positionen für X-Ende und Y-Ende (und X-Mittelpunkt und Y-Mittelpunkt) haben. Sollten diese nicht in der
Anzeige verfügbar sein, kann eine Rampe auf der Linie zum ersten Punkt eingegeben werden. Der Anfang der
ersten Linie ist dann der Punkt, der in das (erste) Überschrift-Ereignis eingetragen ist.

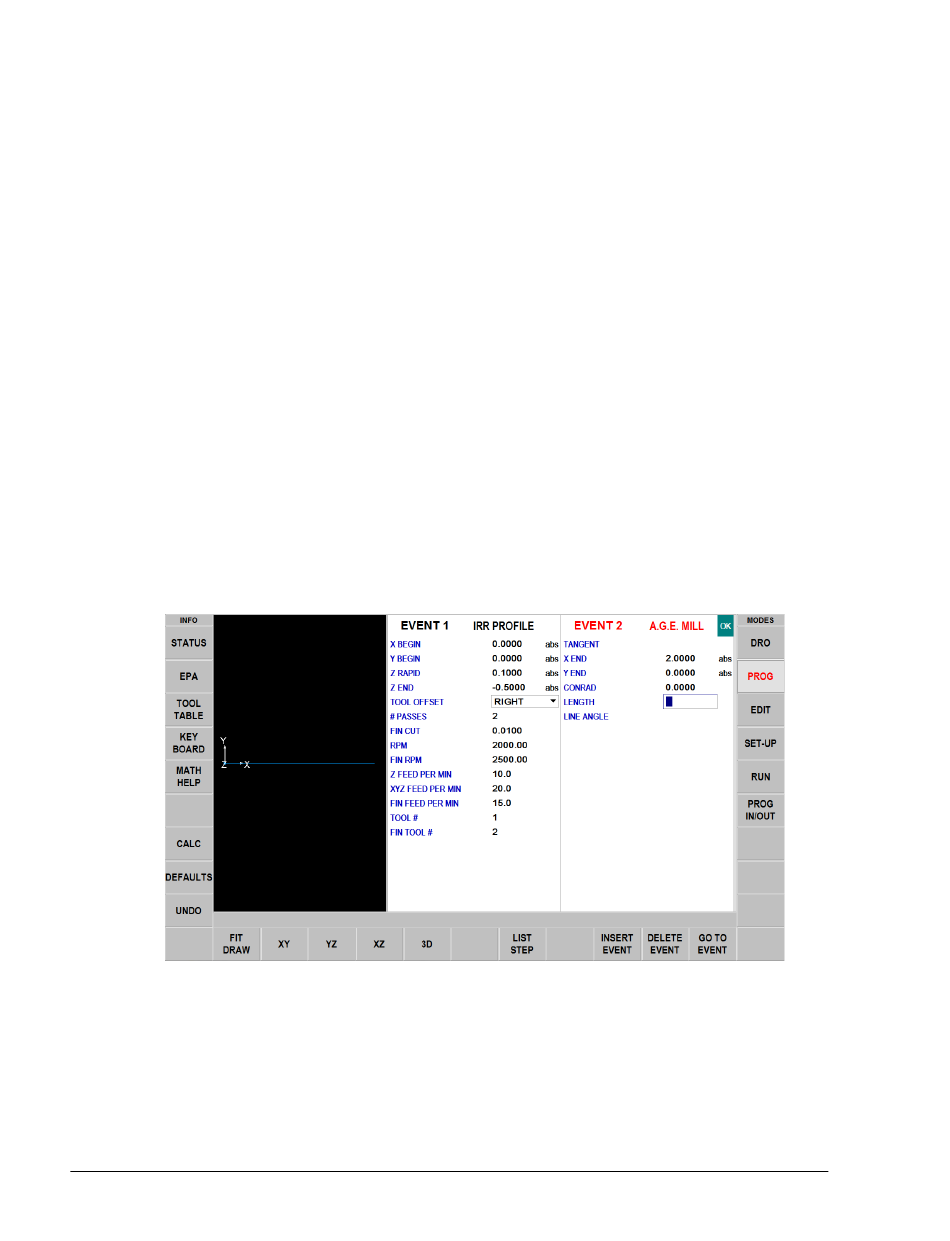

Abb. 9.1 Sobald das Überschrift-Ereignis abgeschlossen ist, besteht die Wahl zwischen A.G.E. Fräsen (siehe
Wenn das Überschrift-Ereignis abgeschlossen ist, wird die Tasche oder das Profil mit einer Reihe von Fräs- und
Bogen-Ereignissen festgelegt:
A.G.E. Mill (A.G.E. Fräsen): Eine Gerade von einem XY-Punkt zum nächsten.
A.G.E. Arc (A.G.E. Bogen): Jedes Teil eines Kreises.
End A.G.E. (Ende A.G.E.): Beendet die A.G.E.-Programmierung für die unregelmäßige Tasche oder das
unregelmäßige Profil.
Abort A.G.E. (A.G.E. abbrechen): Bricht alle A.G.E.-Ereignisse ab. Die Daten alle Ereignisse gehen verloren.
XYZ Baureihe Bettfräsmaschinen mit ProtoTRAK-RMX-CNC-Steuerung, Sicherheits-, Programmier-, Betriebs- und Wartungsanleitung
oben) oder A.G.E. Bogen.
