Input Z End for Verify (Z-Ende zur Kontrolle eingeben) (Option „Verify"): Diese Eingabeaufforderung wird
nur eingeblendet, wenn die Option „Verify" (Überprüfung) aktiviert ist und ein Teileprogramm für die 2-achsige
Bearbeitung geschrieben wird. Bei Anwahl von „Yes" (Ja) wird für jedes Ereignis die Eingabe von Informationen
für Z-Ende gefordert. Dies ist notwendig, um die Tiefe für jedes Ereignis an einem Volumenmodell des in
Programmierung befindlichen Teils anzuzeigen.
Go to Begin (Zum Anfang): Wechsel vom Überschrift-Bildschirm zum ersten Ereignis des Programms. Dies
kann auch durch Wischen nach links geschehen.
Go to End (Zum Ende): Wechsel vom Überschrift-Bildschirm zum letzten Ereignis des Programms.
Go to Event (Zu Ereignis): Eingabeaufforderung für eine Ereignisnummer, woraufhin dann das Ereignis bei
Drücken von SET aufgerufen wird.

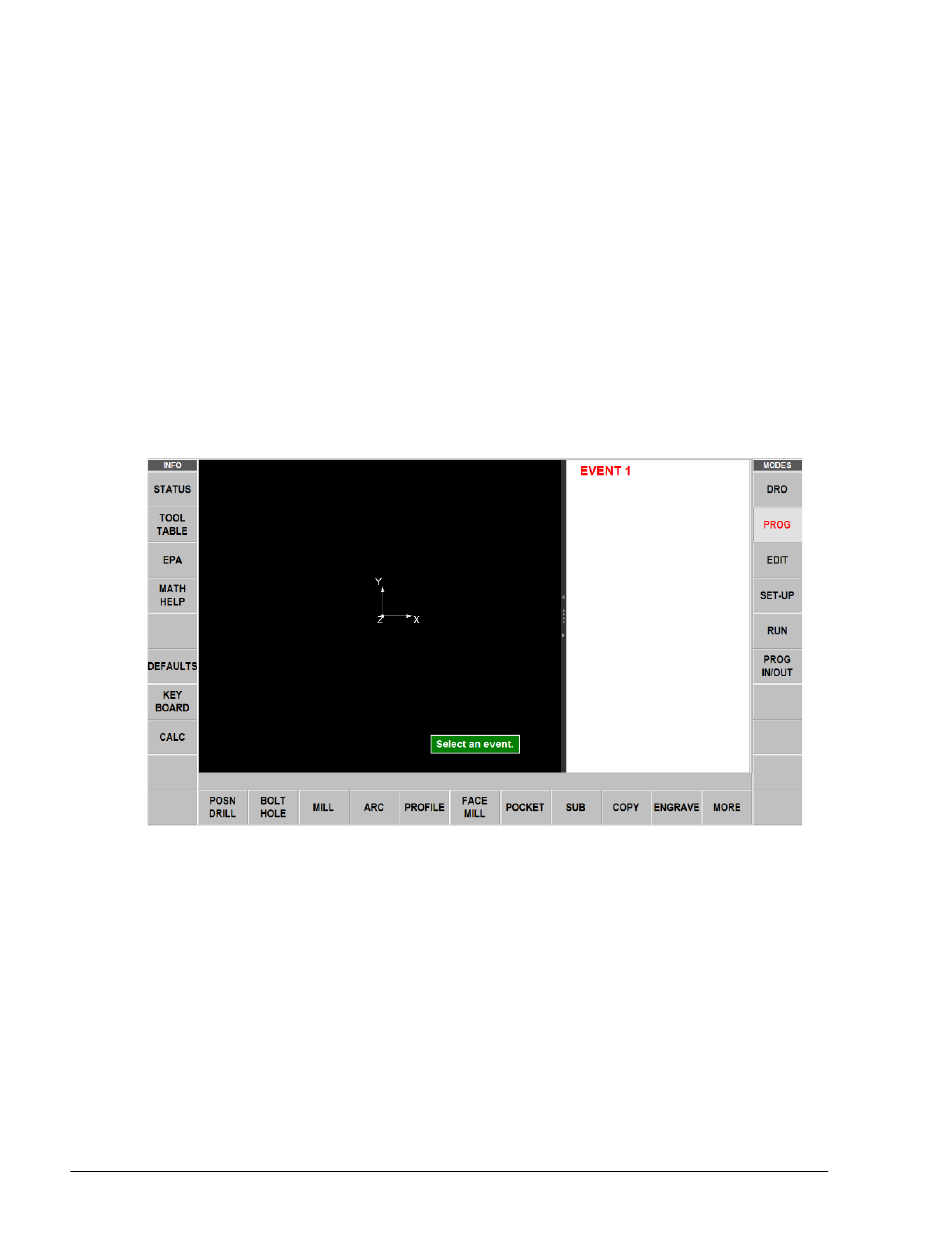

8.4 Starten der Programmierung

Zum Starten der Programmierung „Go to Begin" (Zum Anfang) wählen oder über den Bildschirm nach rechts
wischen, um „Event 1" zu starten. Es ist möglich, jederzeit durch Wischen zwischen der Überschrift und den
Ereignissen zu wechseln.
Wenn ein Ereignis ausgewählt wurde, werden alle benötigten Eingabeaufforderungen auf der rechten
Bildschirmseite angezeigt. Die erste Eingabeaufforderung wird hervorgehoben. Die Position oder die
geforderten Daten eingeben und INC SET oder ABS SET drücken. Für die Positionsdaten der X-, Y- oder Z-
Achse ist es sehr wichtig, dass INC SET oder ABS SET korrekt ausgewählt werden. Für alle anderen Daten wird
SET verwendet.
Nachdem alle Daten für ein Ereignis eingegeben wurden, wird das gesamte Ereignis auf die linke Seite des
Bildschirms (falls angezeigt) verschoben, und das Nachrichtenfeld fordert zur Auswahl des nächsten Ereignisses
auf.
8.5 Zeichnung der Teile während der Programmierung
Während des Programmiervorgang werden die Eingaben verwendet, um eine Zeichnung des Teils zu erstellen,
das bisher programmiert wurde. Es können ein oder zwei Ereignisse angezeigt werden, indem über die rechte
Ecke des Rands der Zeichnung gewischt wird; die Zeichnung wird automatisch auf die Größe des verbleibenden
Bildschirms angepasst.
