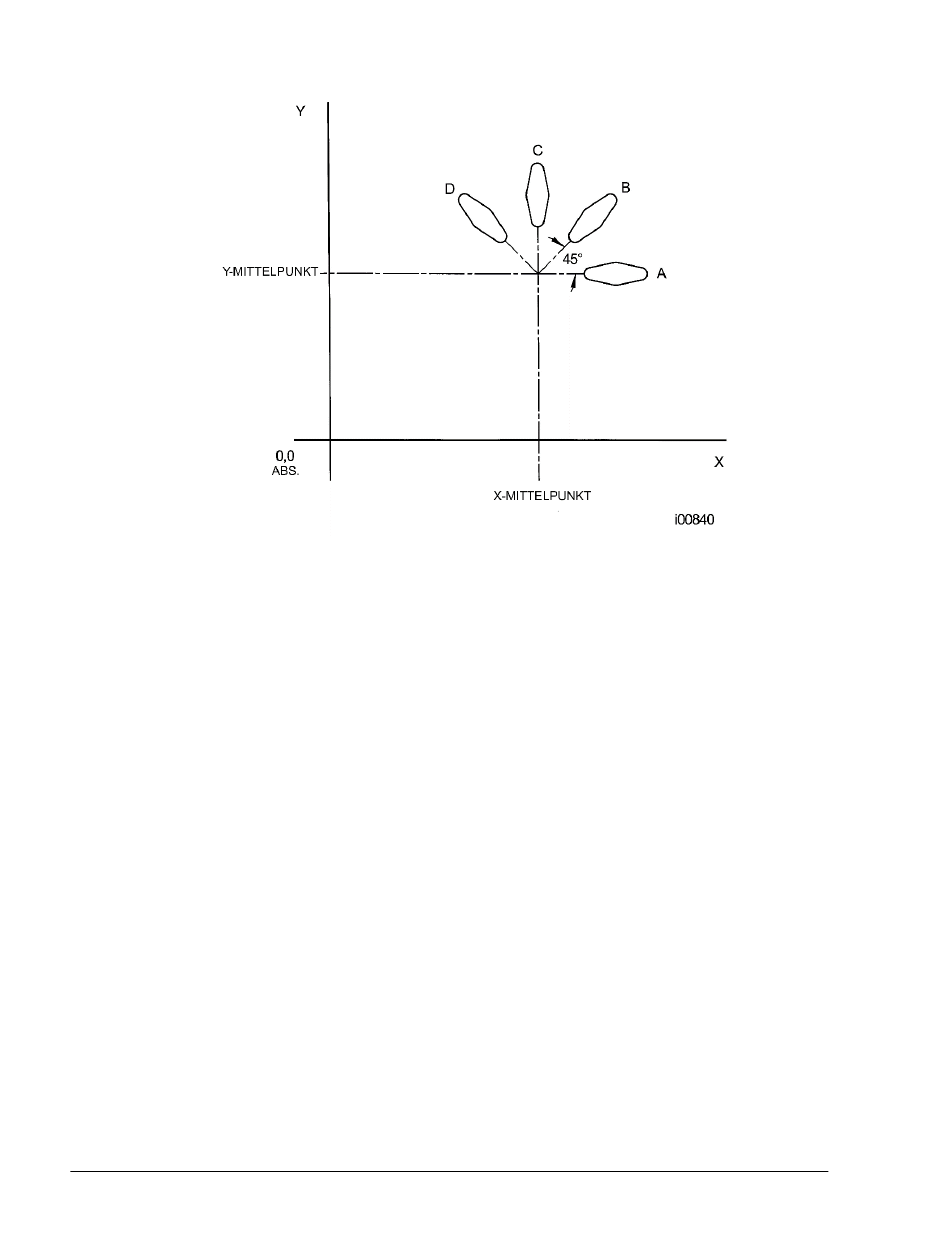

ABB. 9.2.10b Form A, programmiert mit 4 FRÄS-Ereignissen und Conrads. Mit „ROTATE" (Drehen) werden
diese 4 Ereignisse im 45°-Winkel um einen Punkt gedreht, der vom absoluten Nullpunkt um die X-Mittelpunkt-
und Y-Mittelpunkt-Positionen abweicht. Es sind 3 Drehungen notwendig, um Form B, C und D zu erstellen.

9.2.11 Kopieren von Ereignissen

Die Ereignisse „Copy" (Kopieren) werden genau wie die Ereignisse „Subroutine" (Unterprogramm) programmiert.
Der einzige Unterschied besteht darin, dass bei „Copy" (Kopieren) die Ereignisse in nachfolgende Ereignisse neu
geschrieben werden. Beispiel: Wenn in Ereignis 11 Ereignisse „Copy Repeated" (Wiederholte kopieren) 6, 7, 8,
9, 10 mit 2 Wiederholungen angegeben werden, würden die Ereignisse 6-10 mit den Eingabe-Korrekturen in die
Ereignisse 11-15 kopiert und in 16-20 erneut kopiert.
Kopieren-Ereignisse können die Funktionen Wiederholen, Spiegel, Drehen oder Bohren in Gewindeschneiden
sein.
Die Kopieren-Funktion ist ausgesprochen nützlich. Mit Kopieren ist Folgendes möglich:
Bearbeiten der Ereignisse, die wiederholt, gespiegelt oder gedreht werden, ohne die ursprünglichen Ereignisse
zu ändern.
Zusammenfügen, damit die Pinole sich nicht unnötigerweise in die Position Z Rapid und zurück nach unten
bewegt. Damit sie zusammenhängend sind, muss jedoch sichergestellt sein, dass der Anfang von X, Y, Z beim
ersten Ereignis nach dem Versatz oder der Drehung mit dem Ende von X, Y, Z beim letzten Ereignis
übereinstimmt.
Programmieren eines Ereignisses parallel zu X oder Y (wobei die Geometrie am einfachsten zu beschreiben ist),
dieses in die gewünschte Position drehen und dann das Original löschen.
Eine Reihe von Bohr-Ereignissen in Gewindeschneiden-Ereignisse konvertieren.
Verwenden der Option „Clipboard" (Zwischenablage), um zuvor gespeicherte Ereignisse aus einem anderen
Programm in das aktuelle Programm einzufügen. Nach Betätigen der Taste „Clipboard" (Zwischenablage) wird
der Versatz vom absoluten Nullpunkt im vorherigen Programm in das Feld für den absoluten Nullpunkt für das
aktuelle Programm eingegeben (siehe folgende Abbildung). Für Informationen zum Einfügen von Ereignissen in
die Zwischenablage siehe Abschnitt 11.5.
