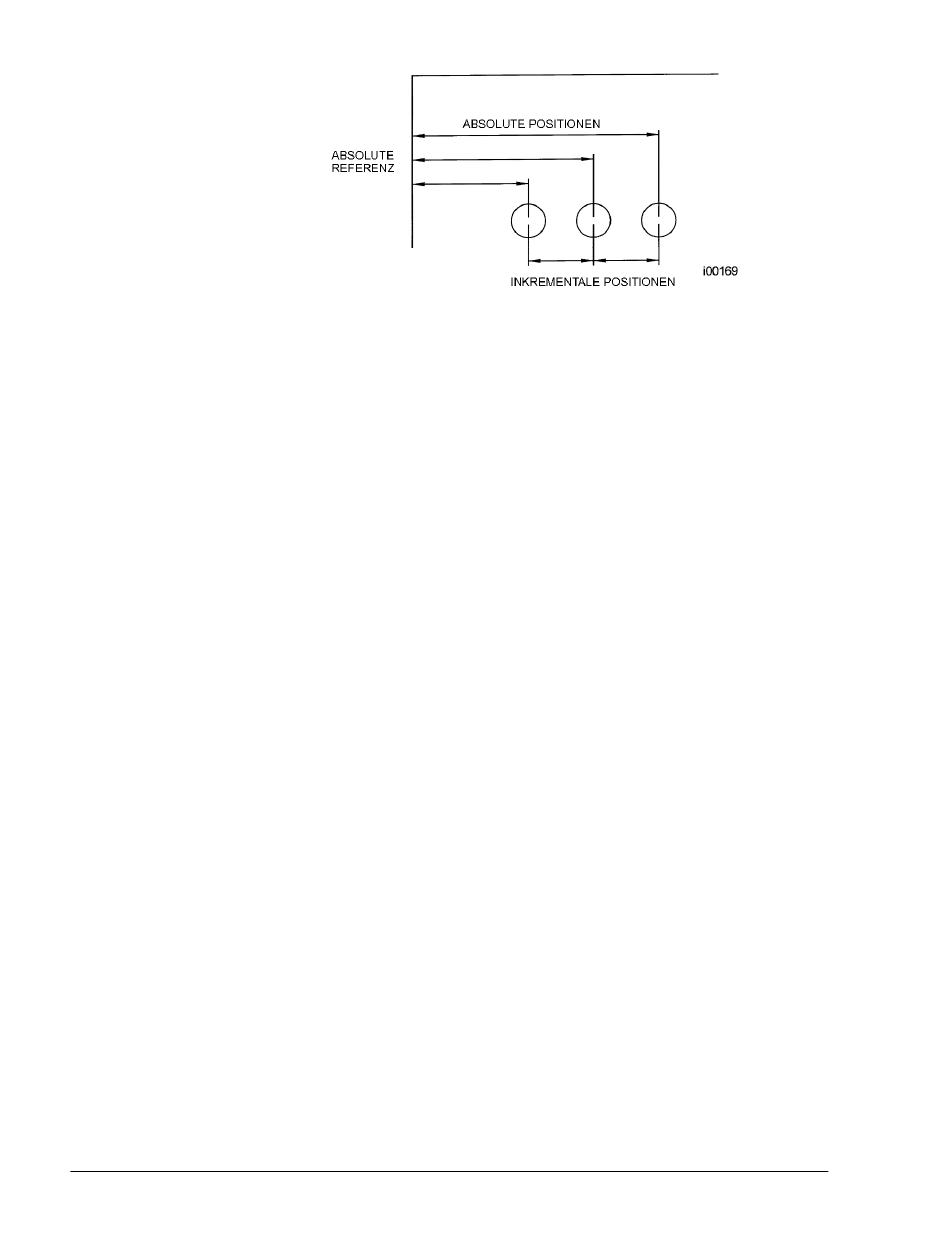

ABB. 5.4 Jeder Punkt hat sowohl eine absolute als auch eine inkrementale Referenzmarke in

der X-Achse. ProtoTRAK RMX CNC ermöglicht die Programmierung mit beiden

5.5 Referenzierte und nicht referenzierte Daten

Daten werden immer mit der Taste INC SET oder ABS SET in die ProtoTRAK RMX CNC eingegeben. X-, Y-, Z-

Positionen sind referenzierte Daten. Bei Eingabe von X-,Y- oder Z-Positionsdaten ist zu beachten, ob es sich um

eine inkrementale oder absolute Position handelt, sodass diese entsprechend eingeben wird. Alle weiteren

Informationen (nicht referenzierte Daten), wie Werkzeugdurchmesser, Vorschub usw. sind keine Positionen und

können daher entweder mit der Taste INC SET oder ABS SET geladen werden. Diese Anleitung verwendet den

Begriff SET, wenn wahlweise INC SET oder ABS SET verwendet werden können.

Wenn X-, Y-, Z RAPID- und Z-Daten für die Anfangsposition eines beliebigen Ereignisses als inkrementale Daten

eingegeben werden, muss dieses Inkrement von einem bekannten Punkt des vorherigen Ereignisses aus

gemessen werden. Nachfolgend werden die Positionen für jeden Ereignistyp angegeben, von dem aus die

inkrementalen Bewegungen im nachfolgenden Ereignis ausgeführt werden:

Position: X, Y und Z programmiert

Bohren: X, Y, Z RAPID und Z END programmiert

Schraubenloch: X CENTRE, Y CENTRE, Z RAPID und Z END programmiert

Mill (A.G.E. Fräsen): X END, Y END, Z RAPID und Z END programmiert

Arc (A.G.E. Bogen): X END, Y END, Z RAPID und Z END programmiert

Kreis (TASCHE oder RAHMEN): X CENTRE, Y CENTRE, Z RAPID und Z END programmiert

Rechteckig oder unregelmäßig (TASCHE oder PROFIL): X1 und Y1 Ecke, Z RAPID und Z END

programmiert

Helix: X END, Y END, Z RAPID und Z END programmiert.

Tauchen: Die Referenzposition, wie sie für die spezifischen o. g. Ereignisse für das Ereignis vor dem

ersten wiederholten Ereignis festgelegt ist.

A.G.E. PROFIL: Die geeignete Referenzposition, wie sie für die spezifischen o. g. Ereignisse für das

letzte programmierte Ereignis festgelegt ist. A.G.E. Profil-Programmierung erfordert die Option

Erweiterte Funktionen.

Wenn z. B. ein ARC-Ereignis (Bogen) auf ein MILL-Ereignis (Fräsen) folgt, bedeutet ein inkrementaler X BEG zu

20 mm, dass in der X-Richtung der Beginn des ARC-Ereignisses 20 mm vom Ende des MILL-Ereignisses entfernt

ist.
