9.2.13 Gravur

Mit dem Ereignis „Engrave" (Gravur) können Zahlen, Buchstaben und Sonderzeichen als Teil eines
Teileprogramms bearbeitet werden.
Beim Programmieren mit dem Gravur-Ereignis erstellt ProtoTRAK ein Feld, in das der zu verfassende Text
eingegeben wird. Das Feld ist wie der Text in diesem Satz entlang der X-Achse ausgerichtet. Um einen Text in
eine andere als die Richtung der X-Achse zu bearbeiten, werden Multi-Gravur-Ereignisse verwendet und die
untere linke Ecke des Feldes an der gewünschten Stelle platziert. Die programmierten Zahlen und Buchstaben
haben immer eine Standardorientierung (wie die Buchstaben auf dieser Seite) – es ist nicht möglich, geneigte
oder invertierte Buchstaben mit dem Gravur-Ereignis zu programmieren. Die Buchstaben werden in der in der
Abb. gezeigten Schriftart als Großbuchstaben angezeigt.
X and Y begin (X und Y Anfang): Legt die untere linke Eckposition des ersten Zeichens des Gravur-Ereignisses fest.
Z end (Z Ende): Tiefe der Gravur, ausgehend von der Annahme, dass die Oberseite des Teils die Referenzmarke ist.
Height (Höhe): Höhe jedes Buchstabens oder jeder Zahl in der Gravur.
Text: Die Info-Taste für die Tastatur berühren und den Text, der eingraviert werden soll, eingeben; dann SET drücken.
9.2.14 Gewindefräs-Ereignis
Mit Ereignissen „Thread Mill" (Gewindefräs-) können auf einfache Weise Innen- oder Außengewinde
programmiert werden (ID oder OD).

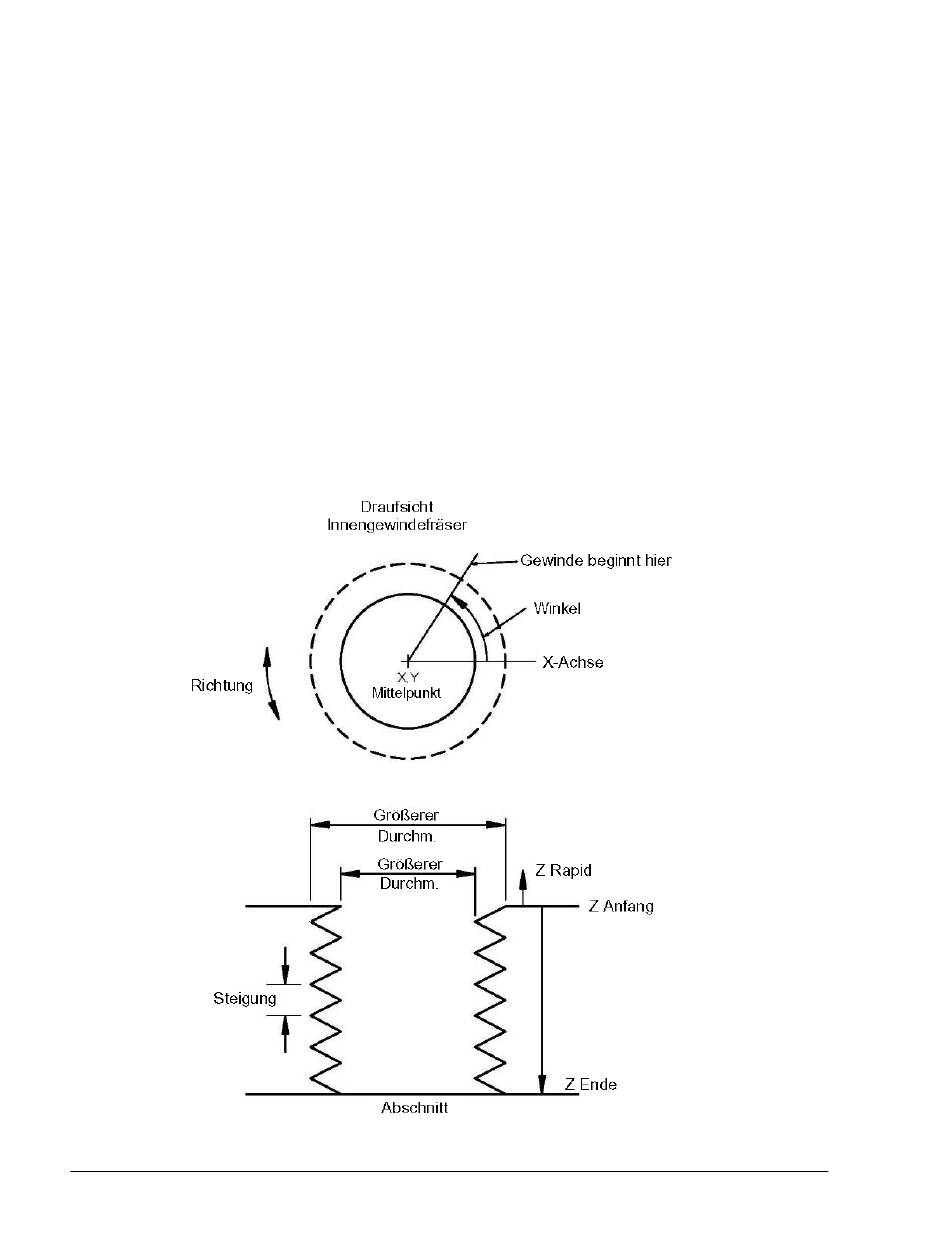

Abb. 9.2.14 Eingabeaufforderungen für Gewinde
