5.7 Korrektur des Werkzeugdurchmessers

Anhand der Korrektur des Werkzeugdurchmessers können die bearbeiteten Kanten direkt in der zu programmierenden
Ansicht statt im Mittelpunkt des Werkzeugs dargestellt werden. ProtoTRAK RMX CNC korrigiert daraufhin automatisch
die programmierte Geometrie, sodass die gewünschten Ergebnisse erzielt werden.
Die Fräserkorrektur befindet sich immer rechts bzw. links vom Werkstück, bezogen auf die
Werkzeugbewegungsrichtung.
Für den Werkzeugmittelpunkt gibt es keinerlei Korrektur rechts oder links. In diesem Fall wird die Mittellinie des
Werkzeugs zu den programmierten Punkten verschoben.

5.8 Korrektur des Werkzeugdurchmessers beim Konturieren in Z mit Teilegeometrie

Die Korrektur für den linken und rechten Werkzeugdurchmesser ist immer jene, die in die XY-Ebene projiziert
wird. Werkzeugkorrekturen in Z-Richtung sind immer oben und setzen den Einsatz eines Kugelkopffräsers
voraus. Beim Konturieren in der Z-Achse wird diese obere Werkzeugkorrektur unabhängig von links, rechts
und Mitte immer aktiviert, wenn die Option Teilegeometrie ausgewählt ist. Die Werkzeugkorrektur der Z-Achse
nach oben erfolgt nicht, wenn die Option Werkzeugweg ausgewählt wurde.
Bei der Bearbeitung mit einem Kugelkopffräser ist immer besonders auf die Werkzeugkorrekturen zu achten. Dies ist
notwendig, weil sich der Werkzeugdurchmesser am Boden (der dem Werkzeugradius entspricht) des Werkzeugs ändert.
Das Werkzeug wird immer zu Beginn eines Fräsvorgangs so positioniert, dass der richtige Punkt am Kugelkopf
des Werkzeugs tangential zum Anfangspunkt verläuft und die Korrektur senkrecht zur vom Werkzeugradius
bearbeiteten Kante verläuft. Siehe hierzu das folgende Beispiel zum Fräsen einer Rampe in der XZ-Ebene von
Punkt B nach Punkt C.
XYZ Baureihe Bettfräsmaschinen mit ProtoTRAK-RMX-CNC-Steuerung, Sicherheits-, Programmier-, Betriebs- und Wartungsanleitung

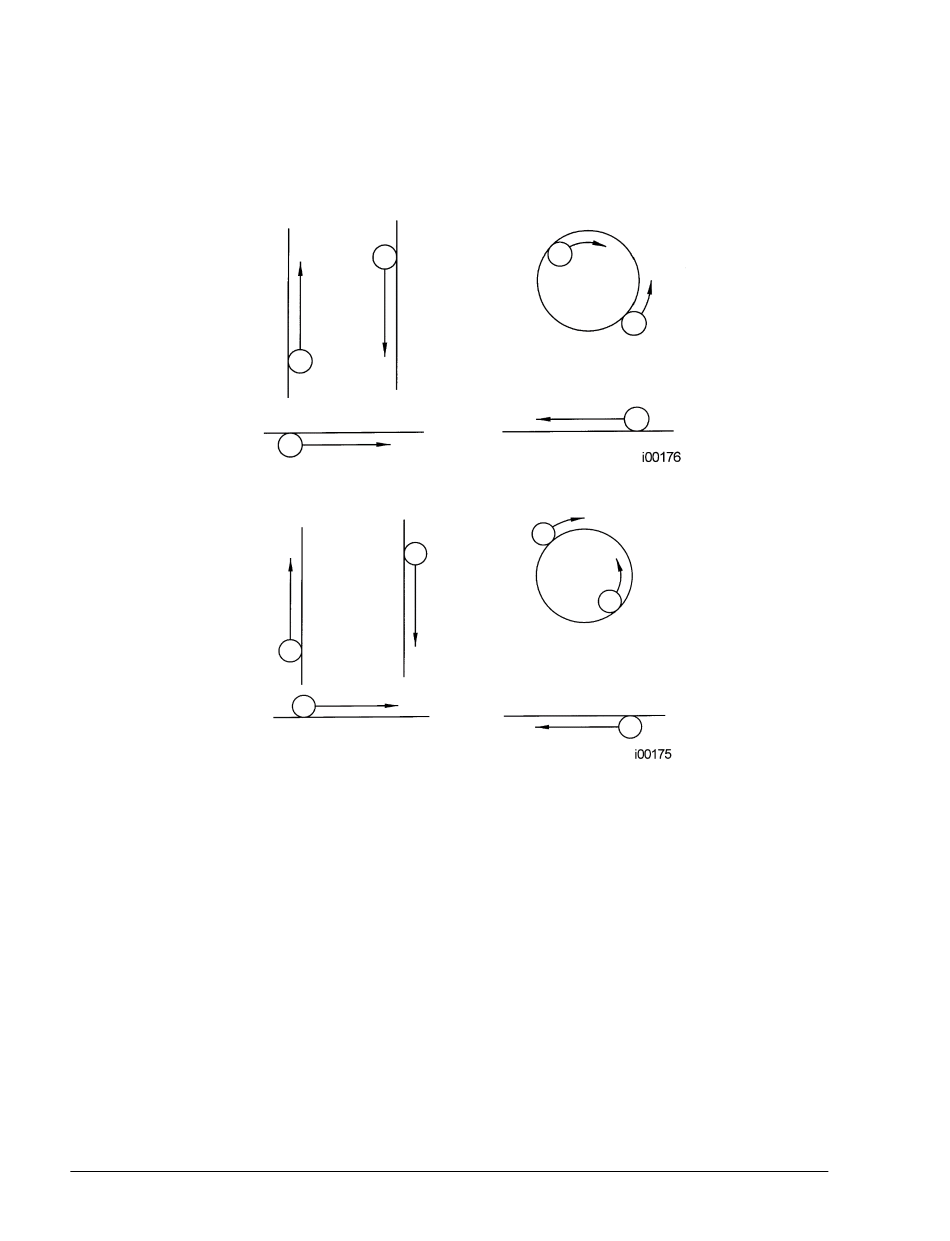

ABB. 5.7.1 Beispiele für Werkzeug rechts
