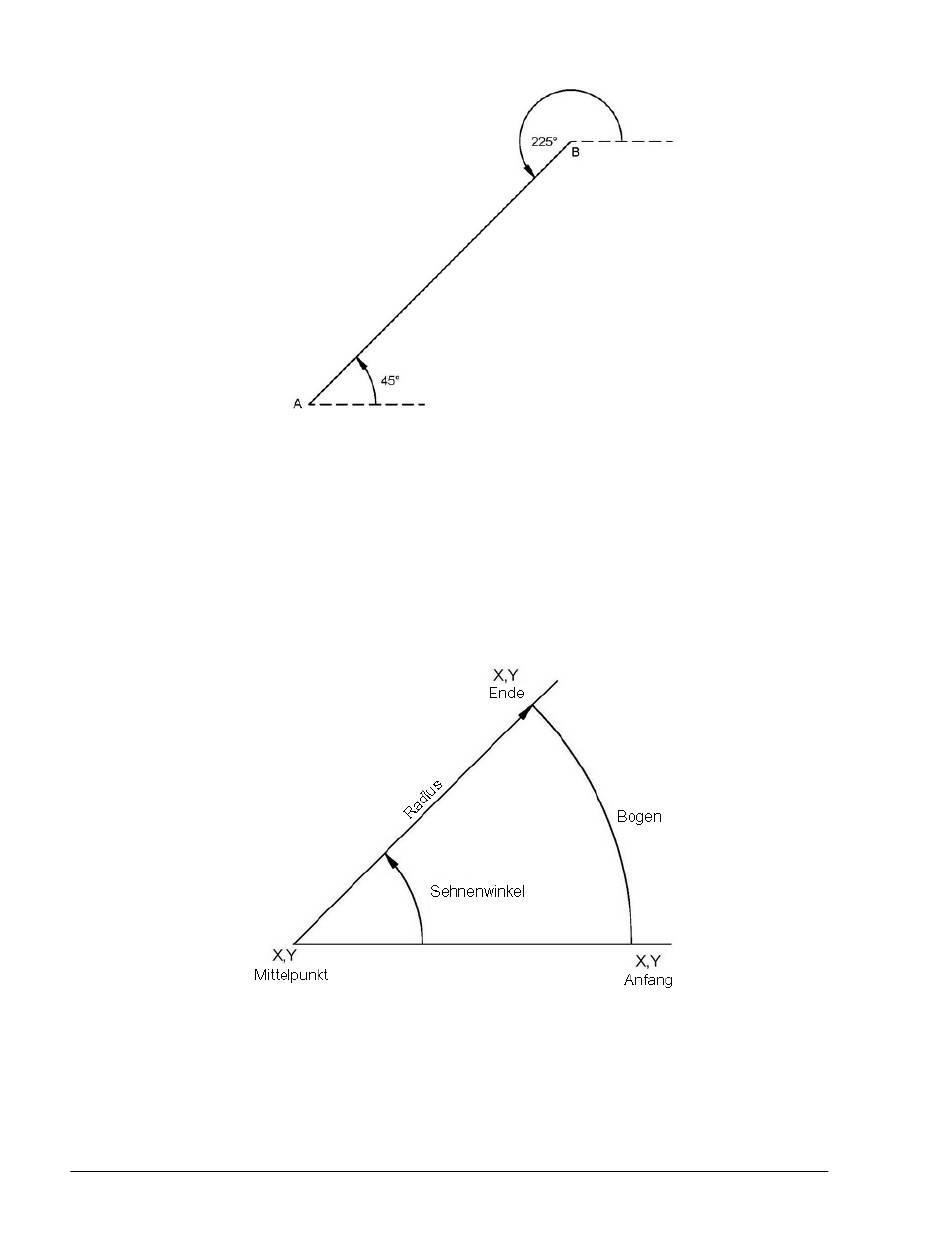

Abb. 10.11b Die imaginäre Linie wird vom Anfang der zu bearbeitenden abgewinkelten Linie gezeichnet.
Die imaginäre positive X- oder 3 Uhr-Linie muss immer vom Anfang der zu bearbeitenden abgewinkelten Linie
gezeichnet werden. Unter Bezugnahme auf obige Abb. 10.10b beträgt beim Bearbeiten von A nach B der
Winkel der Linie 45° ab der imaginären Linie bei A. Beim Bearbeiten von B nach A beträgt der Winkel derselben
Linie hingegen 225° (180° + 45°), weil B der Ausgangspunkt ist und die imaginäre Linie von dort aus gezeichnet
werden muss.

10.12 Sehnenwinkel

Abb. 10.12 Der Sehnenwinkel wird gegen den Uhrzeigersinn gemessen.
Der Sehnenwinkel ist jener Winkel, der gegen den Uhrzeigersinn als positiv vom Anfangs- bis zum Endpunkt
gemessen wird.
10.13 Beispiel für eine A.G.E.-Programmierung
87
