Ziehen – Ziehen wird verwendet, um einige der Infofenster an eine bessere Stelle auf dem Bildschirm zu
verschieben. Die Kopfzeile oder den Titelbereich des Fensters berühren und an die gewünschte Stelle ziehen.
Drehen – Drehen wird verwendet, um eine Zeichnung oder ein Volumenmodell zu drehen. Den Bildschirm mit
2 Fingern berühren und verdrehen, um das Teil entlang der Achse zu drehen, die aus dem Bildschirm
herausragt. Zum Drehen um eine vertikale Linie auf dem Bildschirm die 2 Finger nach rechts bewegen. Zum
Drehen um eine horizontale Linie auf dem Bildschirm die 2 Finger nach links bewegen. Für die Drehung um
einen Punkt 2 Finger im oder gegen den Uhrzeigersinn bewegen.

5.0 Definitionen, Begriffe und Konzepte

5.1 ProtoTRAK RMX CNC Achsen-Konventionen

Die Richtung der Achsenbewegung wird immer aus der Sicht des Werkzeugs beschrieben:
X-Achse: Eine positive X-Achsenbewegung entspricht einer Tischbewegung nach links mit Blick auf die
Fräse. Folglich ist die Messung nach rechts am Werkstück positiv.
Y-Achse: Eine positive Y-Achsenbewegung entspricht einer Tischbewegung zum Bediener. Die
Messung zur Maschine (vom Bediener weg) ist am Werkstück positiv.
Z-Achse: Eine positive Z-Achsenbewegung entspricht einer Aufwärtsbewegung des Kopfes. Die
Messung nach oben ist auch am Werkstück positiv.

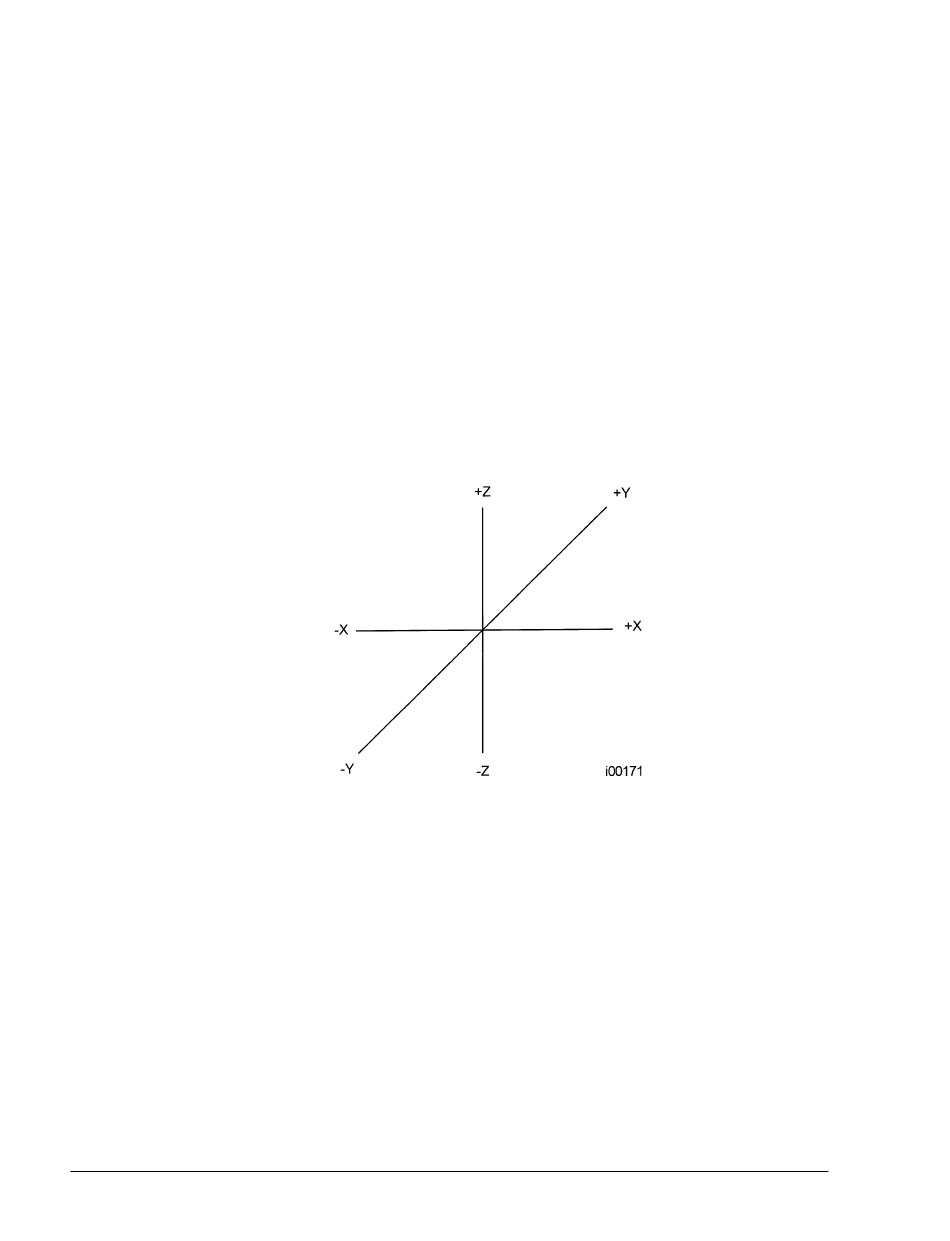

ABB. 5.1 ProtoTRAK RMX CNC Konventionen
„Z RAPID" ist die Position, bei welcher Z die Eilbewegung stoppt und auf den programmierten Z-Vorschub umschaltet.
Die Z-Bewegung wird fortgesetzt, bis die Z-Endtiefe erreicht wurde.

5.2 Teilegeometrie und Programmierung des Werkzeugwegs

ProtoTRAK RMX CNC bietet höchste Flexibilität bei der Programmierung. Programme, die über das ProtoTRAK-System
eingegeben werden, können nach Teilegeometrie oder Werkzeugweg ausgeführt werden.
Die Programmierung der Teilegeometrie ist der häufigste Programmierstil bei der ProtoTRAK-Produktfamilie. Sie
erfolgt durch die Definition der Endgeometrie des Teils, wobei die ProtoTRAK RMX CNC den Werkzeugweg aus
den Abmessungen des Teils und den Informationen zur Werkzeugeinrichtung berechnet. Dies ist ein großer
Vorteil gegenüber einer herkömmlichen CNC, da der Programmierer nicht die schwierige Aufgabe der
Werkzeugweg-Definition übernehmen muss. Bei der Teilegeometrie-Programmierung ist Folgendes unzulässig:
• Verbindung einer geneigten Ebene mit einem anderen Ereignis,
• Verbindung von zwei Ereignissen auf unterschiedlichen Ebenen.
