Nach Region:

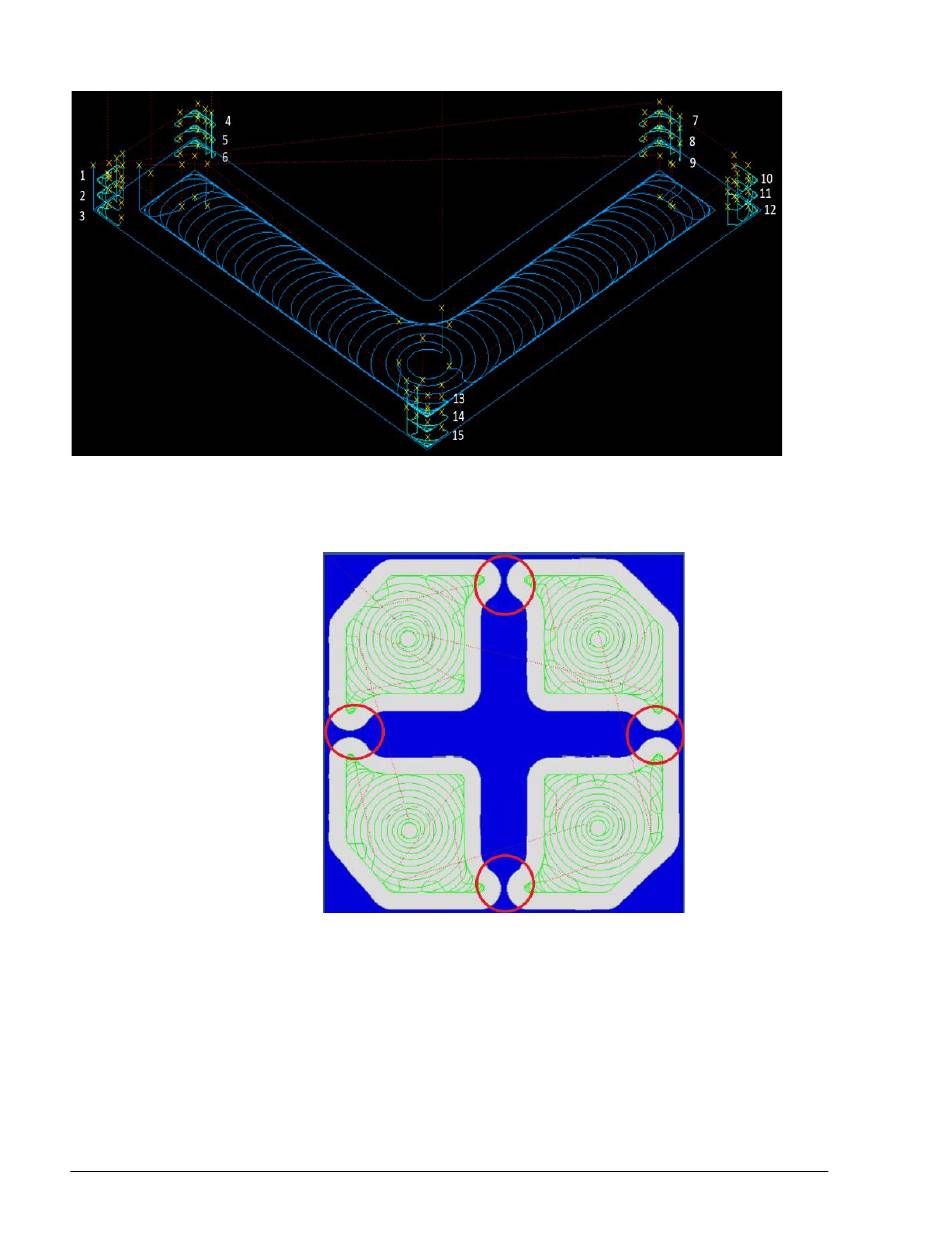

Alle Z-Vor- und Rest-Schnitte erfolgen eine Z-Region vor dem Wechsel zur nächsten Z-Region; siehe Darstellung.
Diese Strategie ergibt insgesamt nur 5 schnelle Bewegungen. Es liegt ein minimaler Zeitverlust durch den
Verfahrweg vor. Die Schnitte 1, 2 und 3 erfolgen in derselben Ecke. Dies gilt auch für die anderen Ecken.
8. Minimaler Krümmungsradius
In der obigen Darstellung wird ein Teilschnitt mit dem minimalen Standard-Krümmungsradius von 2,5
mm unter Verwendung eines 12 mm Fräsers dargestellt. Eingekreiste Bereiche: Der Fräser konnte
nicht in den Werkzeugweg zwischen Tasche und Insel eingepasst werden. Auf diese Weise blieb eine
große Menge Material zurück, den das Werkzeug bei vollständiger Schnitttiefe und -breite
durchschneiden muss. Bei hohen Vorschubwerten kann so der Fräser beschädigt werden.
In der folgenden Abbildung wurde der minimale Krümmungsradius von 2,5 mm auf 0,25 mm gesenkt. Der
Werkzeugweg passt nun zwischen Tasche und Insel. Diese leichte Anpassung ermöglicht die Verwendung eines
breiteren 12 mm Fräsers, um schwere Bearbeitungen auszuführen, die mit dem größtmöglichen
Fräserdurchmesser erfolgen sollen. Der maximale Vorschub muss abnehmen, wobei jedoch die Zykluszeit
insgesamt schneller ist.
