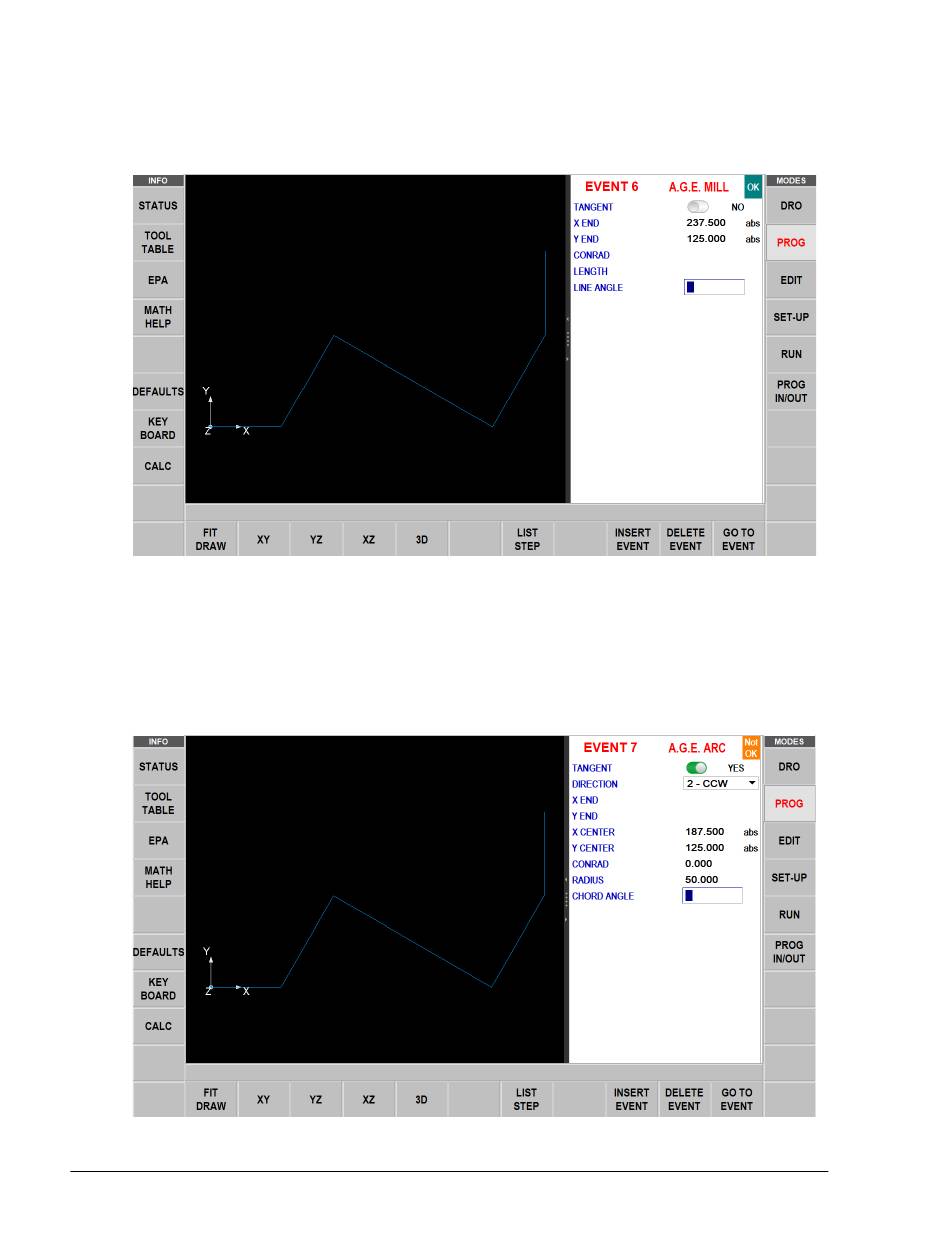

Ereignis 6
„A.G.E. MILL" (Fräsen) wählen.
Die Linie in Ereignis 6 ist tangential zu Linie in Ereignis 5.
X-Ende (237,5) und das Y-Ende 125 sind bekannt.
Hinweis: Das Ereignis ist OK.
Ereignis 7
„A.G.E. ARC" (A.G.E. Bogen) wählen.
Der Bogen ist tangential zu Linie in Ereignis 6.
Der Bogen verläuft gegen den Uhrzeigersinn.
X-Ende und Y-Ende sind unbekannt.
X-Mittelpunkt bei 187,5 und Y-Mittelpunkt bei 125 sind bekannt.
Der Radius bei 50 ist bekannt.
Dies sind alle bekannten Informationen. Hinweis: NOT OK.
92
