6.3.2 Suche im EPA-Index

Es gibt zwei Arten der Themensuche:

Eingabe eines Schlüsselworts in das Such-Textfeld. (Siehe Abschnitt 6.8 Tastatur). Im Feld des

EPA-Index werden nur die entsprechenden Tutorials angezeigt. Sollten die Ergebnisse nicht

passen, einen anderen Begriff eingeben. Zum Löschen eines zuvor eingegebenen Textes das „X"

rechts im Text-Suchfeld berühren.

Einen Themenschwerpunkt aus der Liste durch Berühren des entsprechenden Begriffs auswählen. Ein

Häkchen weist auf die erfolgreiche Auswahl hin. Bei Auswahl aller Themen wird die vollständige Liste der

nach Gruppen geordneten Themen angezeigt. Zum Abwählen das Feld erneut berühren.

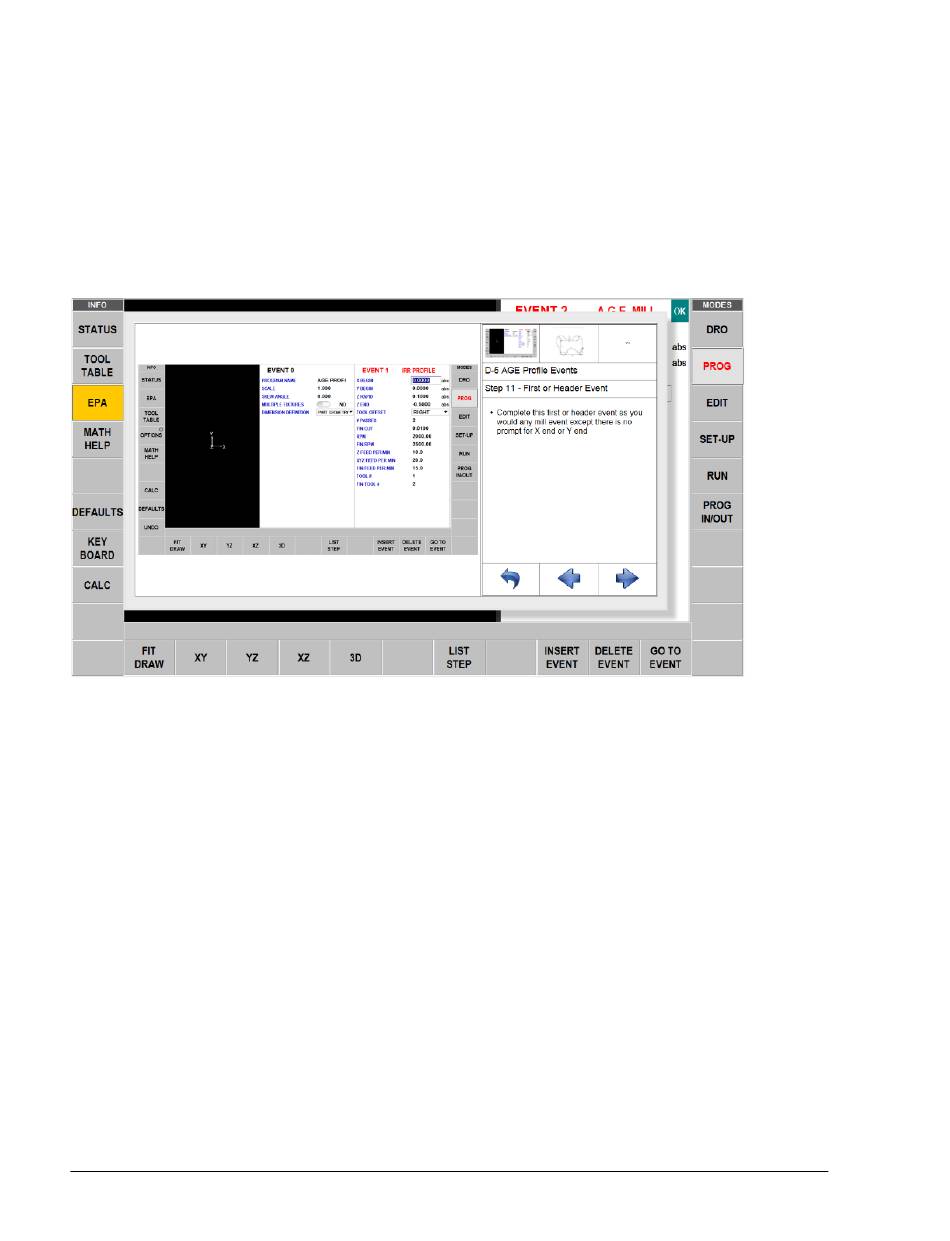

Abb. 6.3.3 Bildschirm EPA-Themen

Displaybereich – EPA zeigt bei Bedarf hilfreiche Grafiken, Screenshots oder Videos an, um das Thema zu

erklären. Es bleibt leer, wenn der Text keine Illustration benötigt.

Verfügbare Elemente – Manchmal ist mehr als eine Anzeige für das Thema verfügbar. Die gewünschte

Anzeige berühren.

Zum Navigieren durch die Anweisungen oder für die Rückkehr zum Index die Pfeiltasten verwenden.

Math-Help-Funktionen sind leistungsstarke Routinen, mit denen zur Verfügung stehende Daten verwendet

werden können, um fehlende X- und Y-Anfangs-, End- und Mittelpunktwerte zu berechnen. Die Auto Geometry

Engine™ Funktion berechnet in den meisten Fällen automatisch fehlende Ansichtsdaten, während Math Helps

diese Funktion zusätzlich unterstützt.

Die Math-Help-Funktion kann jederzeit aufgerufen werden, indem die entsprechende Info-Taste betätigt wird.

Die berechneten Daten können automatisch in das Programm geladen werden, wenn die Math-Help-Funktion bei

der Programmierung eines Anfangs, Endes oder Mittelpunkts aufgerufen wird.

6.4.1 Beispiel – Verwendung der Math-Help-Funktion 17

In der Ansicht der folgenden Zeichnung ist zu sehen, dass dort die Angabe des Tangentenpunkts zwischen Linie

und Bogen fehlt.
