Voreinstellen der Positionen
Es ist außerdem möglich, voreingestellte Positionen einzugeben, um eine Referenz der aktuellen X-, Y- und Z-
Position zu einem anderen Punkt herzustellen.
Für die Voreinstellung einer Inkrementalen Position den Hardkey X, Y oder Z betätigen, um die Achse
auszuwählen. Den Positionswert eingeben und INC SET betätigen. Die inkrementale Voreinstellung hat
keinerlei Einfluss auf die Absolute Position.
Für die Voreinstellung einer Absoluten Position den Hardkey X, Y oder Z betätigen, um die Achse auszuwählen.
Den Positionswert eingeben und ABS SET betätigen. Durch die Voreinstellung einer Absoluten Position wird
ebenfalls die Inkrementale Position für diese Achse zurückgesetzt (Nullstellung).
7.2 Anwendung von Daten der Werkzeugbibliothek für DRO-Vorgänge (Option Erweiterte
Funktionen)
Mit ProtoTRAK RMX können die Werkzeugkorrekturen aus der Werkzeugbibliothek bei manuellen Arbeiten
angewendet werden. So müssen bereits eingestellte Werkzeuge nicht noch einmal bearbeitet werden.
Hinw eis: Die Werkzeugbibliothek kann jederzeit aufgerufen werden, indem die Info-Taste der Werkzeugtabelle
gedrückt wird
.
1. Den Softkey „TOOL #" berühren.
2. Die gewünschte Bibliotheksnummer eingeben. Die Nummer der Werkzeugbibliothek muss zwischen 101
und 199 liegen.
3. Die Z-Position spiegelt die neue Absolute Position des angegebenen Werkzeugs. Das Feld „Tool #" oben
am Bildschirm zeigt die eingegebene Werkzeugnummer an.
4. Wenn ein „Tool #" eingegeben wurde, das nicht in der Werkzeugbibliothek vorhanden ist, erfolgt keine
Korrektur der Z-Position.

7.3 Spindel U/min

XYZ Baureihe Bettfräsmaschinen mit ProtoTRAK-RMX-CNC-Steuerung, Sicherheits-, Programmier-, Betriebs- und Wartungsanleitung

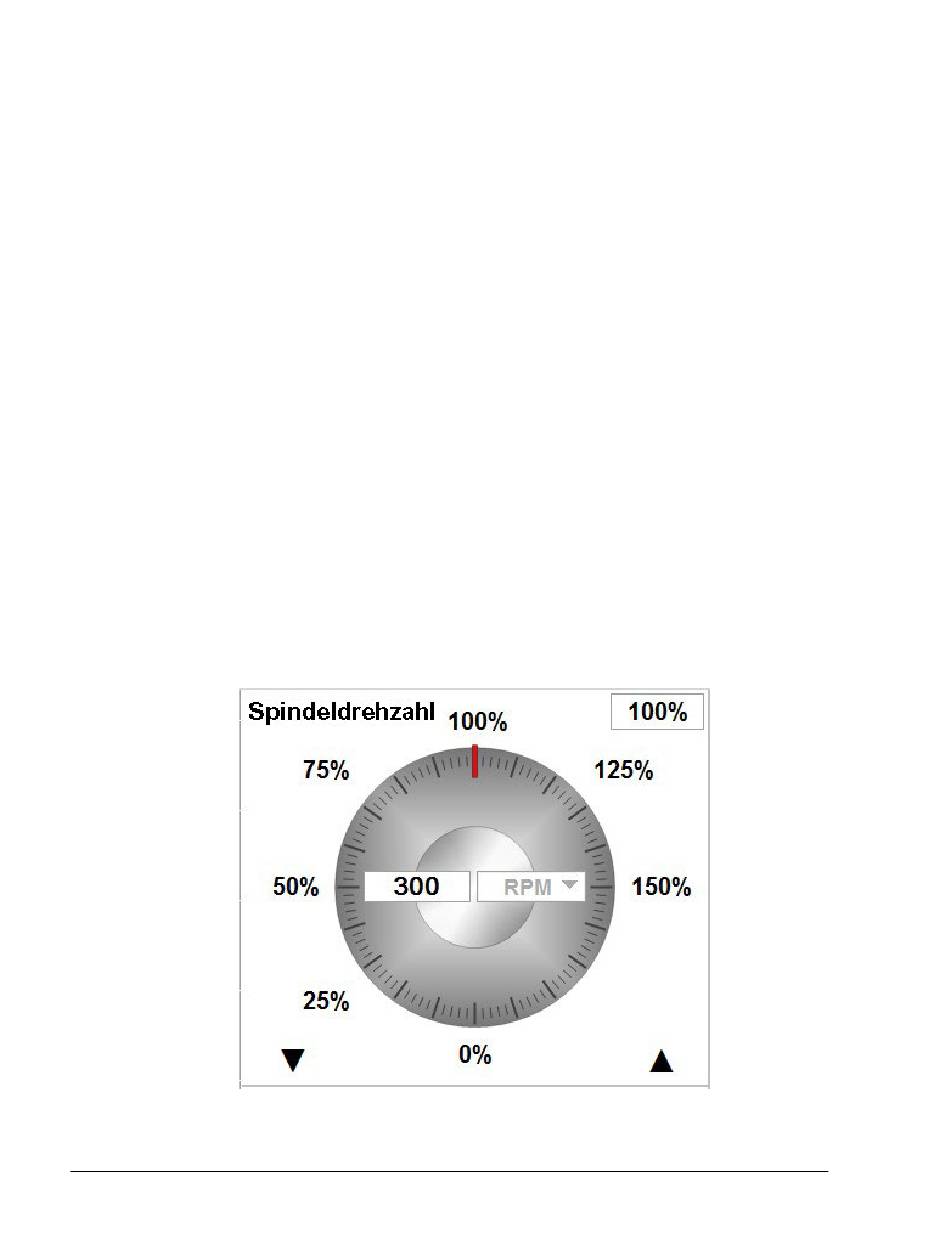

Abb. 7.3 Steuerung der Spindeldrehzahl im DRO-Modus
