7.3.1 Einstellung der Spindeldrehzahl und Werte

Zum Einstellen der Spindeldrehzahl das entsprechende Feld berühren, den Wert bis zu einem Maximum

eingeben und dann SET drücken. Die maximale Drehzahl ist werksseitig für die maximale Leistung des

jeweiligen Maschinenmodells festgelegt. Zum Umschalten der Werte zwischen RPM und SFM beim Start

„Defaults" und dann die Werte für die „Spindle Speed" (Spindeldrehzahl) antippen.

7.3.2 Überschreiten der Spindeldrehzahl

Die eingestellte Spindeldrehzahl kann von 0 % der Einstellung auf 150 % überschrieben werden.

Zum Überschreiben wie folgt verfahren:

Zur Feineinstellung die Auf- oder Ab-Pfeile „Fine Override" (Fein-Korrektur) antippen.

•

Einen der eingestellten %-Werte um das grafische Ziffernblatt antippen; z. B. 75 %.

Den Finger in einer kreisförmigen Bewegung über den Durchmesser des grafischen Ziffernblatts ziehen;

•

so als würden die jeweiligen Zeiger gedreht. Wenn der Finger auf einen größeren Radius ausgerichtet

ist, kann trotzdem eine Anpassung des Vorschubs erfolgen. Auf diese Weise hat der Benutzer eine

gezieltere Kontrolle über den Vorschub.

Hinw eis: Beim Drehen des „Zeigers" mit dem Finger gelangt dieser auf 100 %. Um die Drehbewegung wieder

aufzunehmen, den Finger kurz anheben und erneut ablegen. Bei 100 % ist eine leichte „Haftung" eingebaut,

sodass beim Überschreiben mit Aufwärts- und Abwärtsrampe der Blick nicht auf den Bildschirm gerichtet sein

muss.

Bei Anwendung der Überschreiben-Funktionen werden Spindeldrehzahl und Korrektur % auf die neuen Werte

aktualisiert.

Um Power Feed (Automatischer Vorschub), Go To (Goto) oder einen der anderen im DRO-Modus aktivierten

Vorgänge auszuführen, kann die Einstellung erfolgen und dann überschrieben werden.

XYZ Baureihe Bettfräsmaschinen mit ProtoTRAK-RMX-CNC-Steuerung, Sicherheits-, Programmier-, Betriebs- und Wartungsanleitung

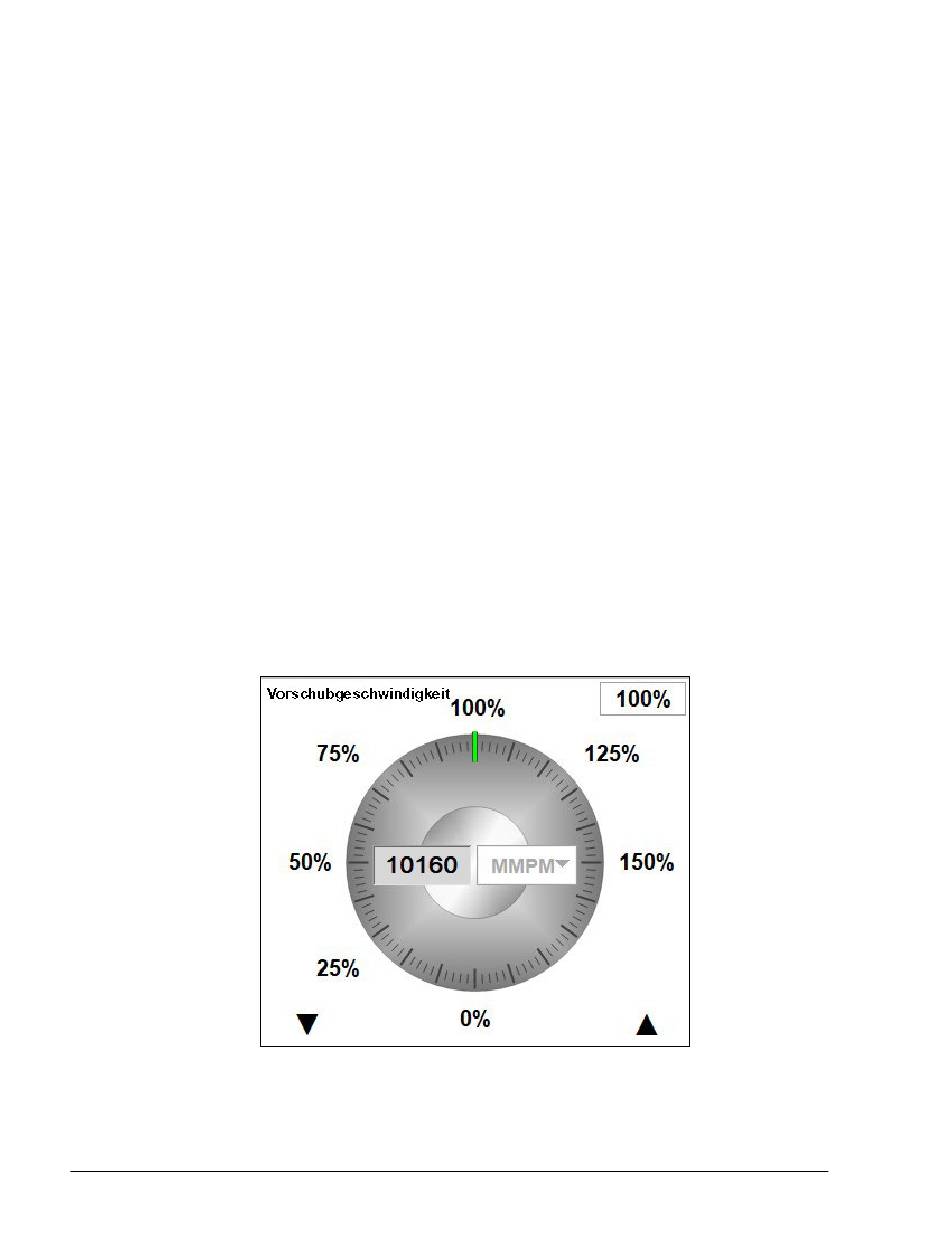

Abb. 7.4 Steuerung des Vorschubs im DRO-Modus.
