Linienwinkel - Retro Prototrak - Rmx Anleitung

Abb. 10.10
Ereignisse sind tangential, wenn sie einen, und nur einen, Punkt teilen und sich bei einer
Verlängerung nicht kreuzen würden.
Siehe Abb. 10.10
- Eine Linie und ein Bogen oder 2 Bögen sind nicht tangential, wenn man die Linien über die Stelle, an der sie
sich treffen, vorbeiführt und sie sich kreuzen. A und B sind nicht tangential.
- Eine Linie und ein Bogen oder 2 Bögen sind tangential, wenn man die Linien über die Stelle, an der sie sich
treffen, vorbeiführt und sie sich nicht kreuzen. C und D sind tangential.

10.11 Linienwinkel

Die Eingabeaufforderung „Line Angle" (Linienwinkel) kann für A.G.E. bei unvollständigen Ansichtsdaten sehr
hilfreich sein.

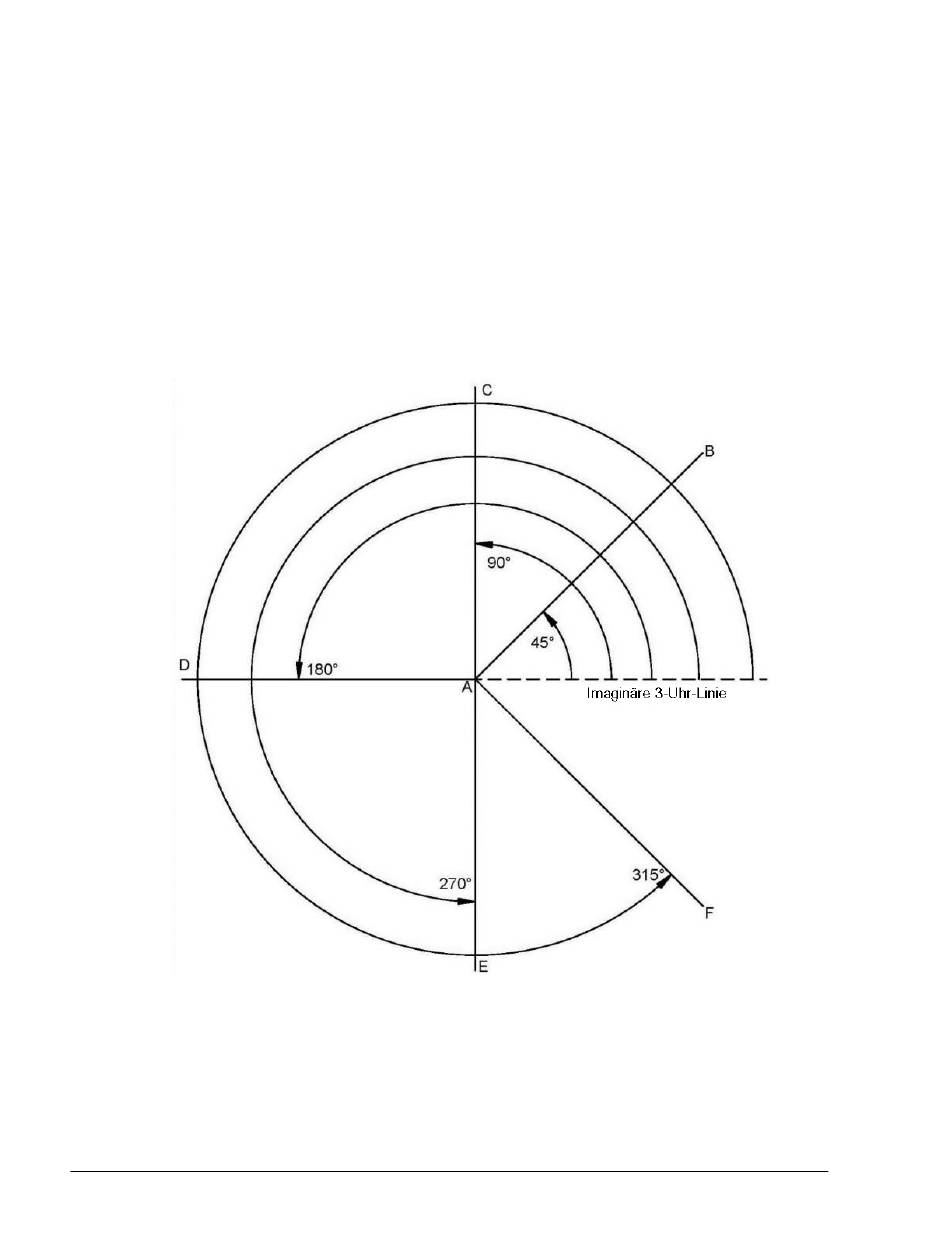

Abb. 10. 11a Linienwinkel werden von einer imaginären Linie auf 3 Uhr referenziert.
Zum Messen des Winkels einer abgewinkelten Linie sollte man sich eine andere Linie vorstellen, die am Anfang der
abgewinkelten Linie beginnt und sich in die positive X-Richtung oder auf 3 Uhr erstreckt. Der Linienwinkel ist der Winkel
zwischen der imaginären und der abgewinkelten Linie, die immer positiv gegen den Uhrzeigersinn gemessen wird.
In der Zeichnung werden alle zu bearbeiteten Linien von A nach B oder C oder D oder E oder F von der
imaginären gestrichelten Linie aus gemessen, welche bei A (Anfang) beginnt und in positive X-Richtung oder 3
Uhr verläuft. Die Linienwinkel sind in der Zeichnung dargestellt.
