Zusammenhängende Ereignisse; Conrad - Retro Prototrak - Rmx Anleitung

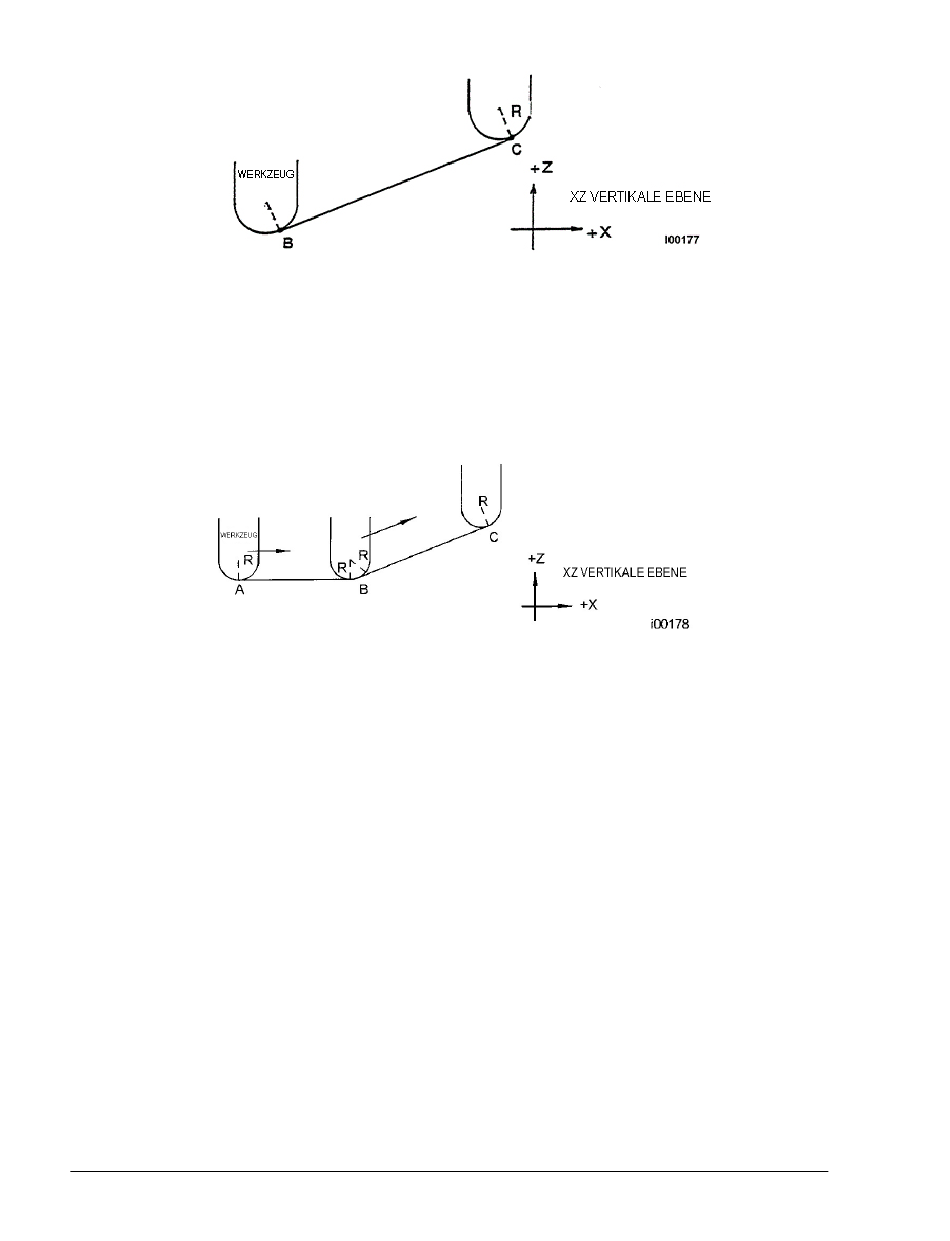

ABB. 5.8.1 Position des Kugelkopffräsers in Bezug auf die Programmpunkte. Beim Start des
Werkzeugs ist der Kugelfräser tangential zu BC. R von der Werkzeugmittel ist senkrecht zu BC.
Man sieht, wie das Werkzeug am Anfangspunkt (Punkt B) unterhalb von Punkt B (in Z-Richtung) startet, damit es diesen
Punkt tatsächlich berühren kann. Wäre dies nicht der Fall, würde eine Spitze links von Punkt B zurückbleiben.
Nachfolgend ein ähnliches Beispiel für das Fräsen von A nach B nach C in der XZ-Ebene.
ABB. 5.8.2 Damit die durch die programmierten Punkte definierten Linien eingehalten werden, berührt
der Kugelkopffräser niemals den Punkt B. Das Werkzeug beginnt mittig über der oberen Korrektur A beim
Werkzeugradius R. Es bewegt sich nach rechts, bis es sowohl zu AB als auch zu BC tangential verläuft.
Dann bewegt es sich zum Punkt C des ersten Beispiels.
Hinweis: Das Werkzeug bei B fällt nicht unter die AB-Linie und berührt darum niemals den Punkt B. Dadurch
entsteht am Punkt B eine Kehle, die dem Werkzeugradius entspricht.
Das zweite Beispiel einer kontinuierlichen Bearbeitung von einem Schnitt (AB) zu einem anderen (BC) mit
dazwischen einer vollständigen Fräserkorrektur erfordert, dass die beiden Schnitte mit Ereignissen durchgeführt
werden, die zusammenhängend sind (siehe Abs. 5.9 oder 5.10 für weitere Erläuterungen).
5.9 Zusammenhängende Ereignisse
Zusammenhängende Ereignisse finden zwischen zwei Fräsereignissen (entweder Mill (Fräsen) oder Arc (Bogen))
statt, wenn die X-, Y- und Z- Endpunkte des ersten Ereignisses sich an der gleichen Stelle befinden wie die
Anfangspunkte von X, Y und Z des nächsten Ereignisses. Darüber hinaus müssen der Werkzeugkorrekturwert
und die Werkzeugnummer beider Ereignisse identisch sein. Zudem müssen beide Ereignisse in der XY-Ebene
oder in der gleichen vertikalen Ebene liegen (siehe Abs. 5.2).

5.10 Conrad

Conrad ist eine einzigartige Funktion von PROTOTRAK RMX CNC, mit der ein tangentialer Verbindungsradius
zwischen zusammenhängenden Ereignissen bzw. tangentiale Verbindungsradien für die Ecken von Taschen und
Rahmen programmiert werden können, ohne komplexe Berechnungen durchführen zu müssen.
