Zum Schätzen den Softkey „GUESS" (Schätzung) betätigen und dann die Bildschirmdarstellung in etwa dort
antippen, wo sich der End- oder Mittelpunkt befindet. Schätzungen müssen nicht sehr genau sein, außer es
handelt sich um ein kleines und kompliziertes Teil, bei dem zahlreiche Lösungen nah beieinanderliegen.
Hinw eis: Beim Schätzen des X-Endes oder X-Mittelpunkts gibt A.G.E. auch eine Schätzung für die Y-Position
ein. Wenn die Positionen für das Y-Ende oder den Y-Mittelpunkt bekannt sind, zurückgehen und die geschätzten
Daten korrigieren, sodass A.G.E. mehr Daten hat, mit denen er arbeiten kann.

10.9 Berechnete Daten

Eingabeaufforderungen, die übersprungen oder für welche Schätzungen eingegeben wurden, können durch von
ProtoTRAK RMX CNC berechnete Daten ersetzt werden. Berechnete Daten werden rot dargestellt, um sie von
den vom Bediener eingegebenen Daten zu unterscheiden. Berechnete Daten können nicht bearbeitet werden,
jedoch kann die ursprüngliche Eingabe editiert werden. Indem das Ereignis mit den berechneten Daten auf der
rechten Bildschirmseite platziert wird, können die Eingabeaufforderung eingetippt und die Daten erneut
eingegeben werden.

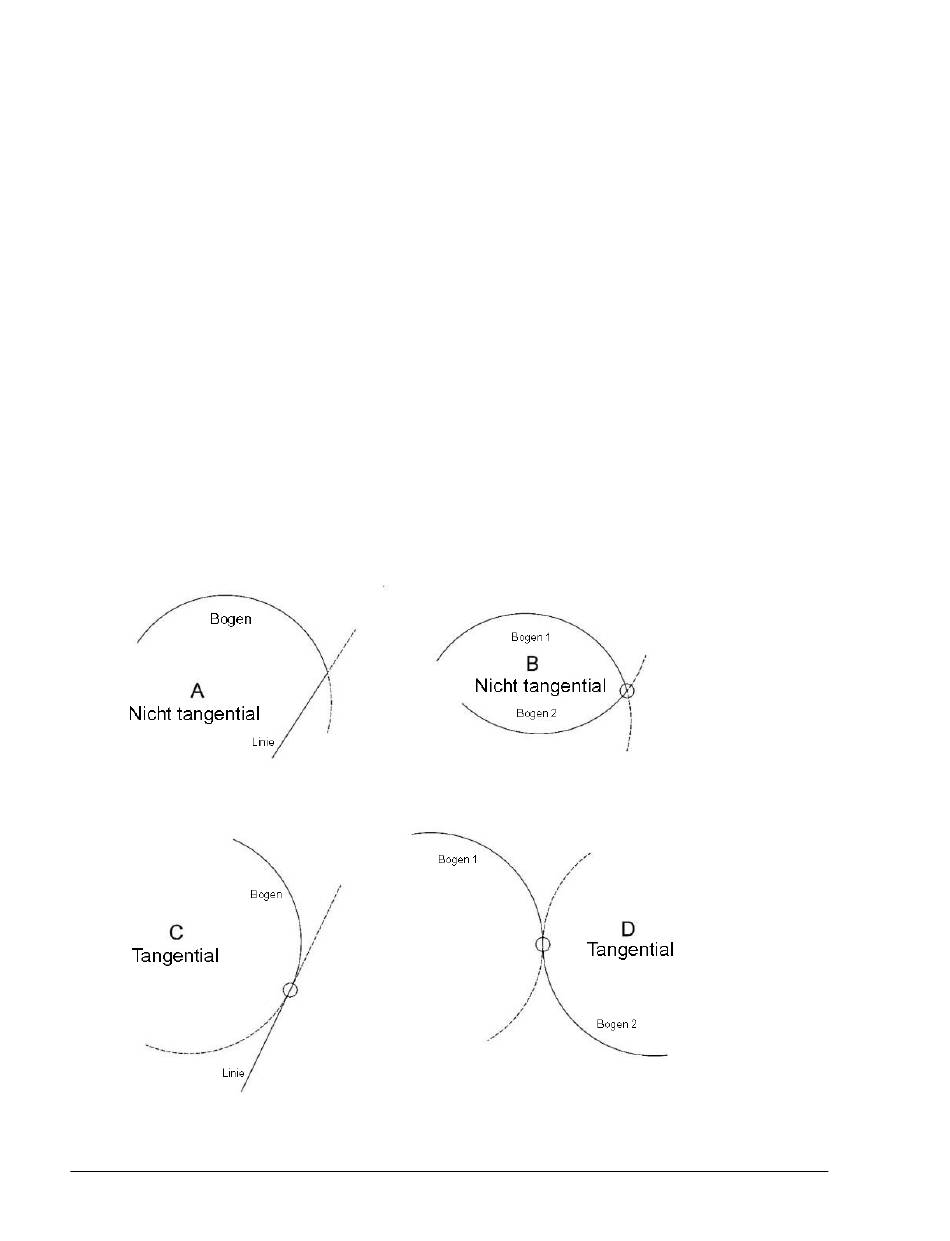

10.10 Tangens

Es ist möglich, dass zwischen einem Fräs- und Bogen-Ereignis oder einem Bogen- und Bogen-Ereignis eine Tangente
auftritt. Konkret bedeutet das, dass die beiden Ereignisse einen, und nur einen, Punkt teilen und sich bei einer
Verlängerung nicht kreuzen würden. Wenn das programmierte Ereignis tangential zum vorherigen Ereignis verläuft, bei
der Eingabeaufforderung „TANGENCY" (Tangens) mit „Yes" (Ja) antworten. Die Information, dass Ereignisse tangential
sind, unterstützt den Auto Geometry Engine bei der Berechnung weiterer Positionen.
85
