Network (Netzwerk) – Der Zugriff auf die Netzlaufwerke kann deaktiviert werden, damit die Kommunikation
zwischen dem ProtoTRAK RMX und dem Netzwerk unterbrochen wird.
Electronic Handwheels (Elektronische Handräder) – Elektronische Handräder können deaktiviert werden,
damit die Maschine sich nicht unbeabsichtigt bewegt.
Hinw eis: Im eingeschalteten Zustand bewegen die elektronischen Handräder Tisch, Sattel und Kopf nur bei
DRO-Modus und TRAKing® im Ausführungsmodus.
Auxiliary Functions (Aux-Funktionen) – Das AUX-Ereignis kann deaktiviert werden, wenn der Betrieb von
ProtoTRAK RMX vereinfacht werden soll.

6.2 Werkzeugtabelle

Die Werkzeugtabelle ist in drei Abschnitte unterteilt (einschließlich der optionalen Werkzeugbibliothek):
Base Tool (Basiswerkzeug)
Status des Basis- oder Referenzwerkzeugs – Eingerichtet (Set) bzw. nicht eingerichtet (Not Set). Nachfolgend
eine Beschreibung zum Basis-Referenzwerkzeug

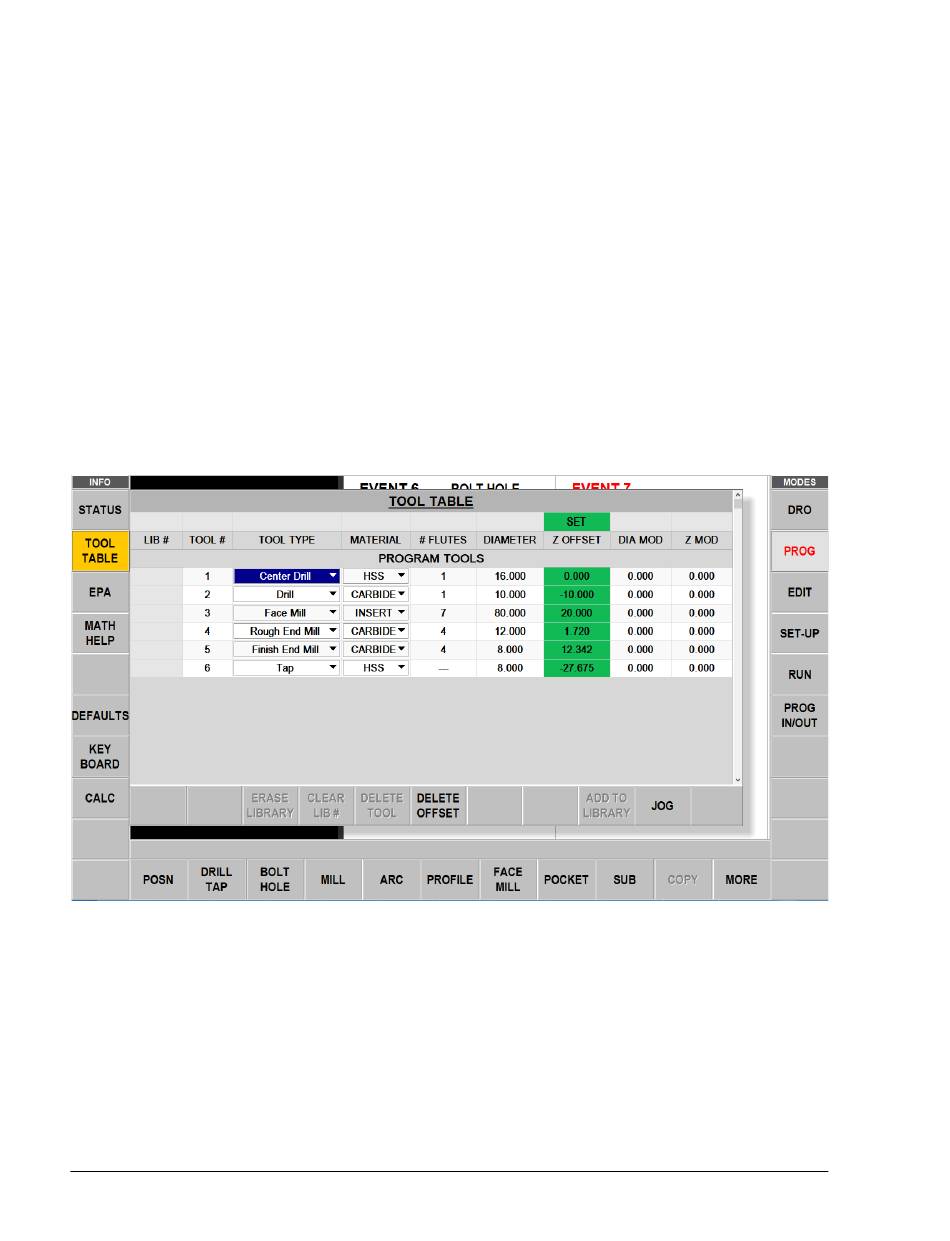

Abb. 6.2.1 (a) Die Werkzeugtabelle in ihrer Ansicht ohne aktivierte Option Erweiterte Funktionen.
Program Tools (Programmierte Werkzeuge)
Hierbei handelt es sich um die Werkzeuge, die in die Ereignisse des aktuellen Programms eingegeben wurden.
Es können bis zu 100 Werkzeuge von 1 - 99 eingegeben werden.
Solange sich die Werkzeugnummer in einem der Ereignisse befindet, erscheint sie automatisch in diesem Teil
des Bildschirms. Nachfolgend wird gezeigt, wie das Werkzeug eingerichtet wird. Das Werkzeug kann jederzeit
während der Vorbereitung des Programms eingerichtet werden, auch beim Öffnen des Werkzeugtabelle-Fensters
bei der Programmierung. Sollte vor der Ausführung vergessen worden sein, den Durchmesser oder sonstige
wichtige Informationen anzugeben, gibt ProtoTRAK RMX eine Fehlermeldung aus. Als Hilfe werden die zur
35
