Bei einer Geometrie-Programmierung kann ProtoTRAK RMX CNC in diesen Fällen einen Werkzeugweg nicht problemlos

berechnen; beim Schneiden der gewünschten Geometrie im ersten Fall endet das Werkzeug für das nächste Ereignis

außerhalb der korrekten Position. Durch Behebung der Differenzen in der Werkzeugposition dort, wo das erste

Ereignis endet und das nächste Ereignis beginnt, berechnet die CNC eine unprogrammierte Bewegung und führt sie

aus, oder das Werkzeug wird aus dem Teil aus- und wiedereingefahren.

In diesen eher seltenen Fällen kann die Option zur Programmierung des Werkzeugwegs gewählt werden. Bei der

Programmierung des Werkzeugwegs werden die Ereignisse auf dieselbe Weise definiert, jedoch werden alle Eingaben als

Werkzeugmittelpunkt behandelt. Der Werkzeugweg muss vom Bediener berechnet und programmiert werden.

Von CAD/CAM-Systemen generierte Programme werden immer als Werkzeugweg-Programme erzeugt und als solche

ausgeführt, selbst wenn die Option Erweiterte Funktionen bei der ProtoTRAK RMX CNC nicht aktiviert ist.

5.3 Ebenen und vertikale Ebenen

Eine Ebene ist eine beliebige glatte Oberfläche. Wenn diese Fläche flach auf dem Tisch liegt, ist es eine XY-

Ebene. Wenn also der Finger entlang dieser Oberfläche oder Ebene bewegt wird, erfolgt die Bewegung in X-

und/oder Y-Richtung, jedoch nicht in Z-Richtung. Wenn diese Fläche gerade aufgestellt wird (wie bei einem

Stück Papier), sodass sie der Vorderseite der Maschine zugewandt ist, wäre sie in einer XZ-Ebene. Aufgestellt,

also nach links oder rechts gewandt, würde es sich um eine YZ-Ebene handeln.

Bei einer vertikalen Ebene handelt es sich um jede Ebene (oder Fläche), die an ihrer Kante auf dem Tisch

aufgestellt wird (siehe unten).

Im Gegensatz zu den meisten CNC-Steuerungen kann ProtoTRAK RMX CNC Bögen in jeder vertikalen Ebene und

nicht nur in XZ oder YZ bearbeiten.

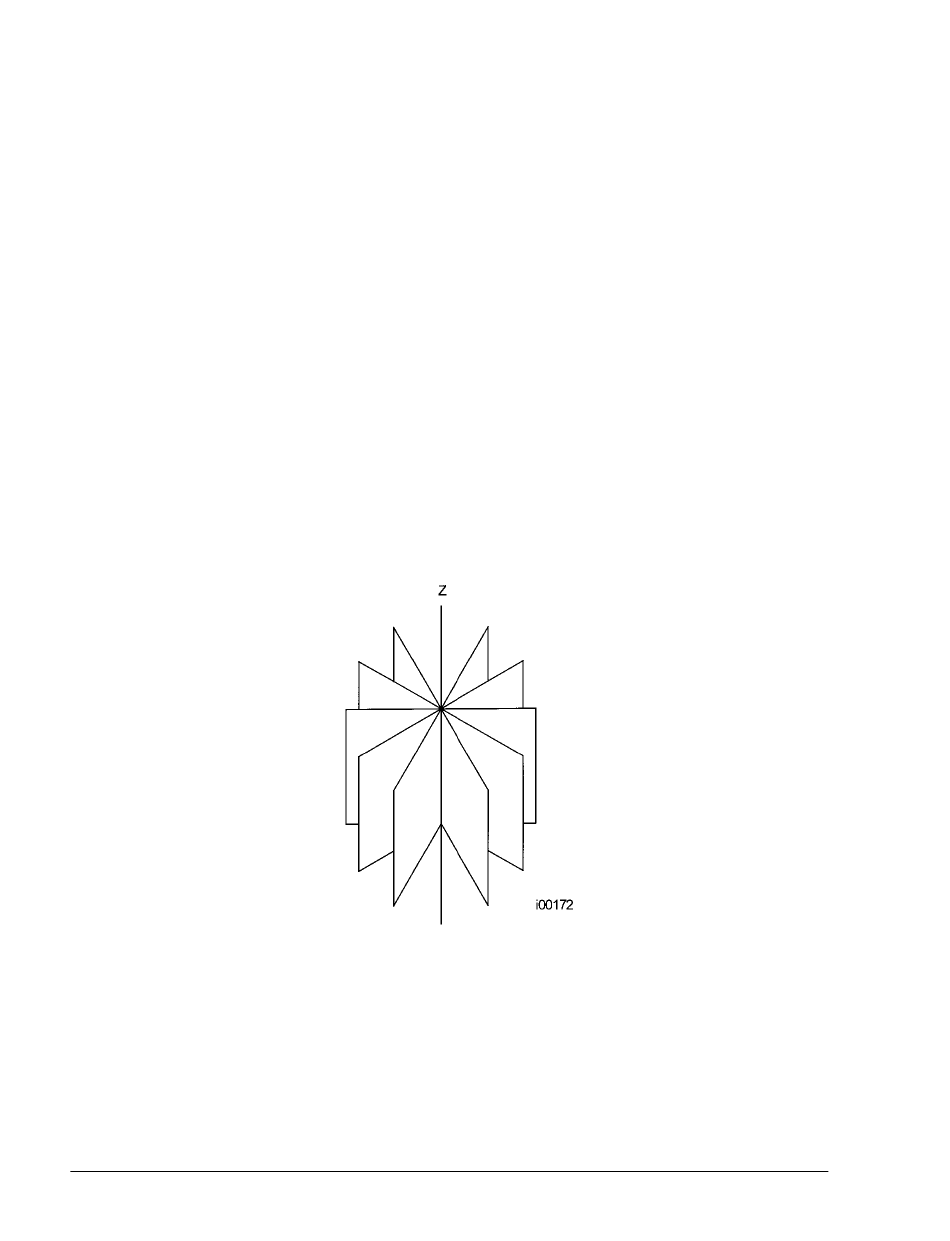

ABB. 5.3 Vertikale Ebenen

ProtoTRAK RMX CNC kann sowohl entweder (oder in Verbindung) mit absoluten oder inkrementalen

Referenzmarken programmiert und betrieben werden. Eine absolute Referenzmarke, von der aus alle absoluten

Position gemessen werden (im DRO- und Programmiermodus), kann an jedem beliebigen Punkt am oder sogar

außerhalb des Werkzeugs eingestellt werden.

Um den Unterschied zwischen absoluter und inkrementaler Position zu verstehen, siehe das folgende Beispiel:
