IQT3-FP-IO-V1
EasyMode
T4: Abbruch des Schreibauftrags durch Rücksetzen des Bits "Start Schreiben" auf FALSE;
das Bit "Auftrag aktiv", Schreiben erfolgreich" und "Transponder vorhanden" werden auf
FALSE zurückgesetzt und die Nutzdaten werden vom Anwender auf den Wert 0x00 zurückge-
setzt
T5: Starten des Schreibauftrags durch Setzen des Bits "Start Schreiben" auf TRUE bei gleich-
zeitiger Übergabe der zu schreibenden Daten in das Ausgangsfeld der Prozessdaten; zum
Zeitpunkt des Starts befindet sich Datenträger B im Erfassungsbereich
T6: Der Schreibauftrag ist aktiv ("Auftrag aktiv" = TRUE) und der Datenträger B wird erfolgreich
beschrieben ("Schreiben erfolgreich" und "Transponder vorhanden" = TRUE)
T7: Datenträger B verlässt den Erfassungsbereich ("Schreiben erfolgreich" und "Transponder
vorhanden" = FALSE); Schreibauftrag bleibt weiterhin aktiv ("Auftrag aktiv" = TRUE)
T8: Abbruch des Schreibauftrags durch Rücksetzen des Bits "Start Schreiben" auf FALSE; das
Bit "Auftrag aktiv", Schreiben erfolgreich" und "Transponder vorhanden" werden auf FALSE
zurückgesetzt und die Nutzdaten werden vom Anwender auf den Wert 0x00 zurückgesetzt
T9: Starten des Schreibauftrags durch Setzen des Bits "Start Schreiben" auf TRUE;
gleichzeitig werden die auf den Datenträger zu schreibenden Nutzdaten in das Ausgangsfeld
der Prozessdaten übergeben
T10: Schreibauftrag ist aktiv ("Auftrag aktiv" = TRUE) und es befindet sich kein Datenträger im
Erfassungsbereich ("Schreiben erfolgreich" = FALSE)
T11: Datenträger C tritt in den Erfassungsbereich ein und die Daten werden erfolgreich
geschrieben ("Schreiben erfolgreich" und "Transponder vorhanden" = TRUE); Schreibauftrag
weiterhin aktiv ("Auftrag aktiv" =TRUE)
T12: Datenträger C verlässt den Erfassungsbereich ("Schreiben erfolgreich" und "Transponder
vorhanden" = FALSE); Schreibauftrag weiterhin aktiv ("Auftrag aktiv" = TRUE)
T13: Datenträger D tritt in den Erfassungsbereich ein und die Daten werden erfolgreich
geschrieben ("Schreiben erfolgreich" und "Transponder vorhanden" =TRUE); Schreibauftrag
weiterhin aktiv ("Auftrag aktiv" = TRUE)
T14: Datenträger D verlässt die Erfassungszone ("Lesen erfolgreich" und "Transponder vor-
handen" = FALSE)

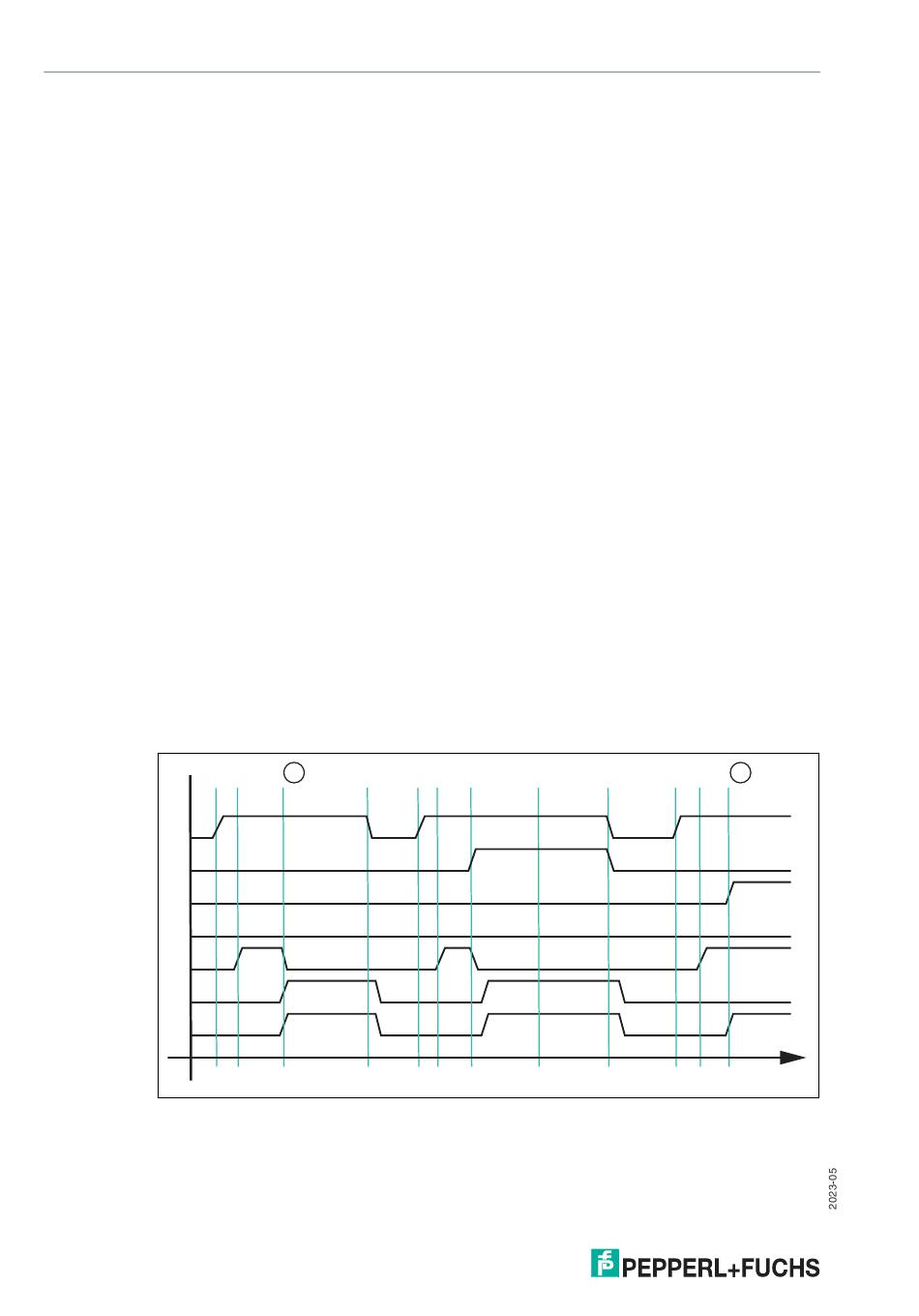

Fehlerzustand
1
2
3
4
5
6
7
T1 T2
1
Start Lesen
2
Start Schreiben
3
Lesen erfolgreich
4
Schreiben erfolgreich
28
A
T3 T4 T5T6 T7 T8 T9 T10T11T12
B
t
