IQT3-FP-IO-V1
EasyMode
Byte 2
Byte 3
Byte 4/5
Byte 6 ... Byte 31 Beginnend ab Byte 6 wird der UID des Datenträgers übertragen, von dem
1. Positiver Flankenwechsel: Wechsel von 0 auf 1
2. Gilt nur für das Long-Form-Datenformat. Im Short-Form-Datenformat wird ab Byte 4 direkt die UID bzw. den Nutz-
speicher des Transponders übertragen.
Wenn bei der Ausführung eines Lese- oder Schreibauftrags ein Fehler auftritt (Bit "Fehler" =
TRUE), enthält Byte 4 einen Fehlercode. Im Fehlerzustand wird beginnend ab Byte 5 eine Feh-
lermeldung in Klarschrift (ASCII) übertragen. Hierdurch wird auf eine möglichen Fehlerursache
hingewiesen.

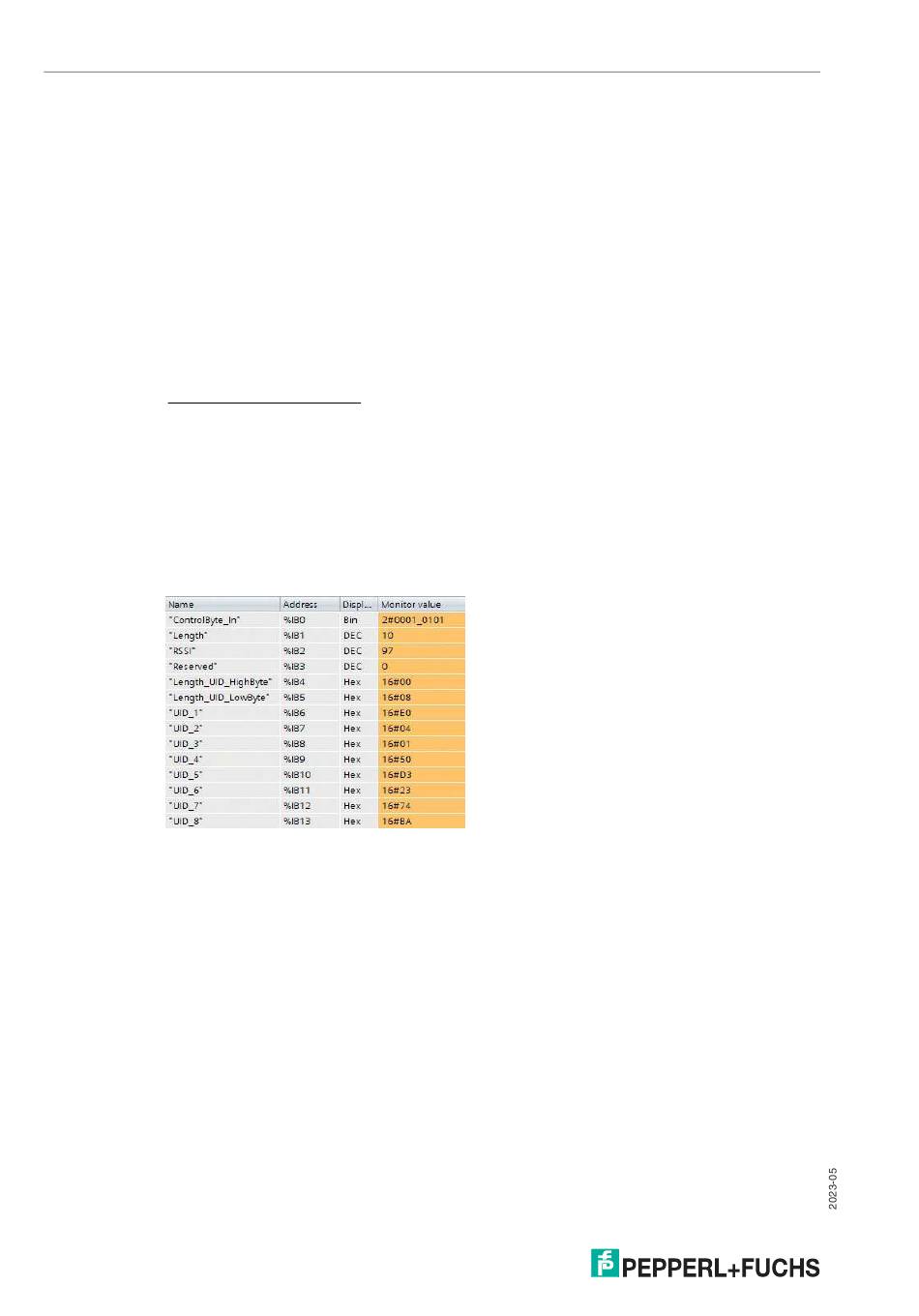

Beispiel: Lesen Fixcode (UID), Long-Form-Datenformat
22
Der RSSI-Wert zeigt die Signalstärke der Transponder-Antwort prozentual
an. Der Wertebereich liegt zwischen 0 und 100. 0 % = schwaches Signal,
100 % = starkes Signal.
Reserviert.
Wenn erfolgreich auf einen Datenträger zugegriffen wird, befindet sich an
dieser Position die Länge des Fixcodes UID.
die Informationen eingelesen bzw. auf den die Informationen geschrieben
wurden. In der Rückantwort auf einen Lese- oder Schreibauftrag ist immer
die UID enthalten. Hierdurch ist eine eindeutige Zuordnung des Datenträ-
gers gewährleistet. Bei einem Leseauftrag des User Memory schließt sich
die Längenangabe (2 Byte) des eingelesenen User Memory und der einge-
lesene Teilbereich des User Memory an.
2
Byte 0: 0001 0101 ; Das Bit "Auftrag Aktiv"
bin
ist auf 1 gesetzt und es wird hierdurch
signalisiert, dass eine Leseauftrag
aktiviert ist. Ebenso ist das Bit "Lesen
erfolgreich" auf 1 gesetzt. Es befindet
sich somit ein Datenträger im Erfas-
sungsbereich und die Daten wurden
eingelesen. Zusätzlich ist das Bit
"Transponder vorhanden" gesetzt, da
sich mindestens ein Transponder in
der Erfassungszone befindet.
Byte 1: 10; Das Byte zeigt die Länge der über-
tragenen Informationen an. Es wird
durch dieses Telegramm eine 10 Byte
lange Information übertragen. Die
Information beginnt ab Byte 4.
Byte 2: 97; RSSI-Wert
Byte 3: 0; reserviert
Byte 4/5: 16#0008; Längenangabe der UID. Die
Information hat eine Länge von 2 Byte.
Die Länge der UID ist immer 8 Byte.
Byte 8 ... UID des Datenträgers, der ausgelesen
Byte 13: wurde
