IQT3-FP-IO-V1
EasyMode

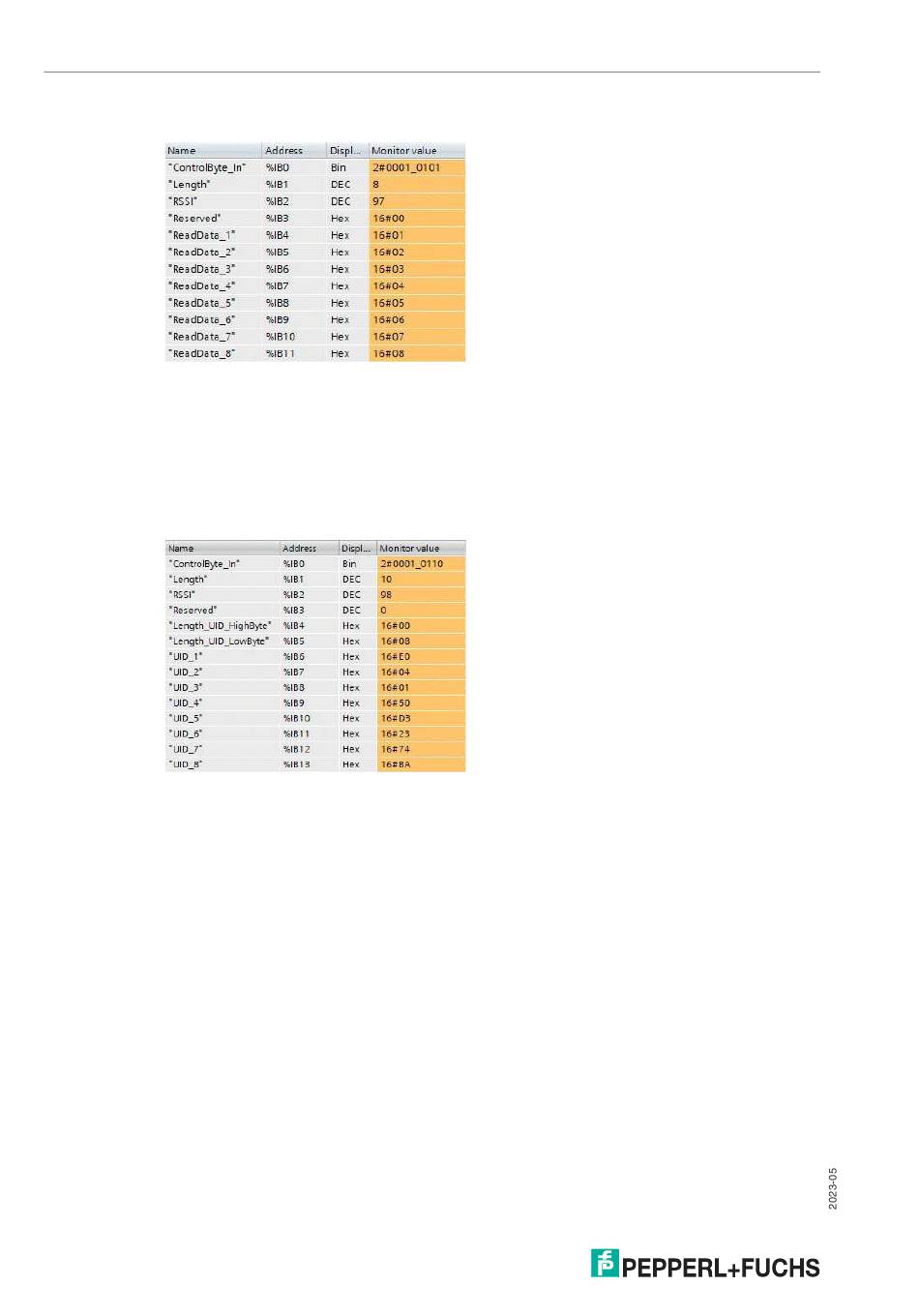

Beispiel: Lesen User Memory, Short-Form-Datenformat
Beispiel: Schreiben User Memory, Long-Form-Datenformat
24
Byte 0: 0001 0101 ; Das Bit "Auftrag Aktiv"
bin
ist auf 1 gesetzt und signalisiert einen
aktiven Leseauftrag. Das Bit "Lesen
erfolgreich" ist auf 1 gesetzt. Es befin-
det sich ein Datenträger im Erfas-
sungsbereich und die Daten wurden
eingelesen. Zusätzlich ist das Bit
"Transponder vorhanden" gesetzt, da
sich mindestens ein Transponder in
der Erfassungszone befindet.
Byte 1: 8; Das Byte zeigt die Länge der über-
tragenen Informationen an. Es wird
durch dieses Telegramm eine 8 Byte
lange Information übertragen. Die
Information beginnt ab Byte 4.
Byte 2: 97; RSSI-Wert
Byte 3: 16#00; reserviert
Byte 4 ... eingelesener Teilbereich des User
Byte 11: Memory
Byte 0: 0001 0110 ; Das Bit "Auftrag Aktiv"
bin
ist auf 1 gesetzt und signalisiert, dass
einen aktivierten Schreibauftrag. Das
Bit" Schreiben erfolgreich" auf 1
gesetzt. Es befindet sich ein Datenträ-
ger im Erfassungsbereich und die
Daten wurden erfolgreich geschrie-
ben. Zusätzlich ist das Bit "Transpon-
der vorhanden" gesetzt, da sich
mindestens ein Transponder im Erfas-
sungsbereich befindet.
Byte 1: 10; Das Byte zeigt die Länge der über-
tragenen Informationen an. Es wird
durch dieses Telegramm eine 10 Byte
lange Information übertragen. Die
Information beginnt ab Byte 4.
Byte 2: 98; RSSI-Wert
Byte 3: 0; reserviert
Byte 4/5: 16#0008; Längenangabe der UID. Die
Information hat eine Länge von 2 Byte.
Die Länge der UID ist immer 8 Byte.
Byte 6 ... UID des Datenträgers, auf den die
Byte 13: Daten geschrieben wurden.
