- Seite 1 FABRIKAUTOMATION HANDBUCH VBA-4E-KE5-IL AS-Interface Analogmodul Spec 2.1...
- Seite 2 VBA-4E-KE5-IL Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
VBA-4E-KE5-IL Einleitung ..................4 Inhalt des Dokuments................4 Zielgruppe, Personal................4 Verwendete Symbole ................5 Zertifikate und Zulassungen............6 UL Information..................6 Produktbeschreibung ..............7 Bestimmungsgemäße Verwendung ........... 7 Anzeigen und Bedienelemente............7 Anschlüsse ................... 8 Automatische Aktivierung der Eingangskanäle ....... 8 Zurücksetzen der automatisch erkannten Sensortypen.... -
Seite 4: Einleitung
VBA-4E-KE5-IL Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: Produktidentifizierung Lieferung, Transport und Lagerung Montage und Installation Inbetriebnahme und Betrieb Instandhaltung und Reparatur Störungsbeseitigung... -
Seite 5: Verwendete Symbole
VBA-4E-KE5-IL Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 6: Zertifikate Und Zulassungen
VBA-4E-KE5-IL Zertifikate und Zulassungen Zertifikate und Zulassungen UL Information Technical Data and Environmental Conditions This device is for indoor use only. This device may be operated in altitudes up to 2000 m. The ambient temperature range is from -25 °C to +70 °C. -
Seite 7: Produktbeschreibung

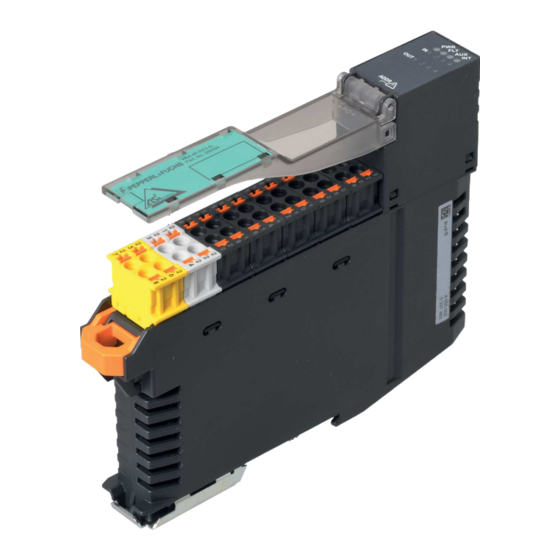

Produktbeschreibung Bestimmungsgemäße Verwendung Das VBA-4E-KE5-IL ist ein Analogmodul zum Anschluss von bis zu 4 Sensoren 0/4 ... 20 mA an das AS-Interface Netz. Die Messwertwandlung und Datenübertragung erfolgt asynchron nach dem AS-Interface Profil 7.3. Die Messwerte werden intern mit 16 Bit Auflösung gewandelt. -
Seite 8: Anschlüsse
VBA-4E-KE5-IL Produktbeschreibung Anschlüsse ADDR AUX+ AUX+ AUX- AUX- ASI+ ASI+ ASI- ASI- Abbildung 3.2 Anschlüsse Abkürzung Erklärung ADDR Adressierbuchse; Kleinspannungs-Schaltbuchse, Ø 1,3 mm II1 ... II4 Analogeingänge Strom Sensorversorgung Bezugspotenzial für Eingänge und Sensoren 1CH, 2CH, 3CH Drahtbrücken zur Eingangskonfiguration ASI+ AS-Interface;... -
Seite 9: Zurücksetzen Der Automatisch Erkannten Sensortypen
VBA-4E-KE5-IL Produktbeschreibung Zurücksetzen der automatisch erkannten Sensortypen Die durch die automatische Erkennung gespeicherten Sensortypen werden zurückgesetzt, wenn die Eingangskonfiguration des Moduls manuell geändert wird. Dazu stehen zwei Möglichkeiten zur Verfügung: 1. Schalten Sie die Versorgung des Moduls ab. Setzen bzw. Entfernen Sie die Drahtbrücke zwischen 1CH, 2CH oder 3CH und GND und schalten Sie danach die Versorgungsspan- nung wieder ein. -
Seite 10: Installation
Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren Zeitpunkt eingelagert oder verschickt werden muss. Bei Fragen wenden Sie sich an Pepperl+Fuchs. Montage Montieren Sie das Modul durch Aufschnappen auf eine 35-mm-Tragschiene gemäß EN 50022. -
Seite 11: Anschluss Sensoren
VBA-4E-KE5-IL Installation Anschluss Sensoren An das VBA-4E-KE5-IL können Sie 2– und 3–Draht–Sensoren anschließen. Für verschiedene Anschlussmöglichkeiten siehe Abbildung 4.2 auf Seite 11 und siehe Abbildung 4.3 auf Seite 11. Sensorversorgung über das Modul aus Hilfsspannung AUX Anschlussbeispiel: 2-Draht 3-Draht Stromeingang II1 ... -
Seite 12: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Adressierung des Moduls Um das VBA-4E-KE5-IL in einem AS-Interface Netzwerk zu betreiben, müssen Sie dem AS- Interface Slave eine geeignete Adresse vergeben. Verwenden Sie zur Adressierung zum Beispiel das AS-Interface Handheld VBP-HH1-V3.0 von Pepperl+Fuchs oder einen AS- Interface Master. - Seite 13 VBA-4E-KE5-IL Inbetriebnahme Parameter P3: Drahtbrucherkennung Default-Wert P3=1, aktiv Mit dem Parameter P3 stellen Sie die Drahtbrucherkennung an den Eingangskanälen an oder ab. Bei aktivierter Drahtbrucherkennung ist die automatische Kanalerkennung aktiviert (siehe Kapitel 3.4). Der Messbereich liegt zwischen 4 mA ... 20 mA.
-
Seite 14: Störungsbeseitigung
VBA-4E-KE5-IL Störungsbeseitigung Störungsbeseitigung Ursachen und Beseitigung eines Peripheriefehlers Ein Peripheriefehler (P-Fault) wird durch wechselseitiges Blinken der LED PWR und der LED FAULT angezeigt.Es gibt verschiedene Ursachen und Lösungen für Peripheriefehler. Ursache Lösung Überlast der Sensorversorgung Sensorversorgung auf Kurzschluss überprüfen Messwerte außerhalb des... -
Seite 15: Messbereiche Des Analogeingangsmoduls
VBA-4E-KE5-IL Anhang A Anhang A Messbereiche des Analogeingangsmoduls Messbereiche Stromeingang Sie können den Messbereich des Stromeingangs über den AS-Interface Parameter P3 einstellen: P3=1, Nennbereich 4 20 mA P3=0, Nennbereich 0 20 mA Strom: 4 20 mA Eingangssignal [mA] Anzeige am Master Eingangs-LED >... - Seite 16 VBA-4E-KE5-IL Anhang A 1. die Wandlungszeit ist länger als die Übertragungszeit Latenz = Wandlungszeit + Übertragungszeit * (Anzahl der Kanäle +1) 2. die Wandlungszeit ist kürzer als die Übertragungszeit Latenz = Wandlungszeit * (Anzahl der Kanäle +1) + Übertragungszeit Modul...
- Seite 17 VBA-4E-KE5-IL Anhang A Übertragungszeit Die Übertragungszeit ergibt sich aus der AS-Interface Spezifikation. AS-Interface überträgt Daten in 4-Bit-Paketen. Bei Werten, die größer als 4 Bit sind, wird die Datenmenge in kleinere Werte zerteilt und über mehrere Zyklen an ein Gateway übertragen. Die Übertragungszeit ist also die Zeit, die eine digitale Datenmenge benötigt, um vollständig zum Gateway übermittelt...
