LEDs
5.5

LEDs der EtherNet/IP Adapter-Schnittstelle

LED Farbe
MS Duo-LED rot/grün
(Modulstatus)
Position in der
Gerätezeichnung: (2)
(grün/rot/grün)
NS Duo-LED rot/grün
(Netzwerkstatus)
Position in der
Gerätezeichnung: (7)
(grün/rot/aus)
LINK LED grün
CH0 (3), CH1 (5)
ACT LED gelb
CH0 (4), CH1 (6)
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Zustand
Ein
(grün)
Blinken (1 Hz)
(grün)
Blinken
grün/rot/grün
Blinken (1 Hz)
(rot)
Ein
(rot)
Aus
(aus)
Ein
(grün)
Blinken (1 Hz)
(grün)
Blinken
grün/rot/aus
Blinken (1 Hz)
(rot)
Ein
(rot)
Aus
(aus)
Ein
(grün)
Aus
(aus)
Flackern
(gelb)
(lastabhängig)
Aus
(aus)

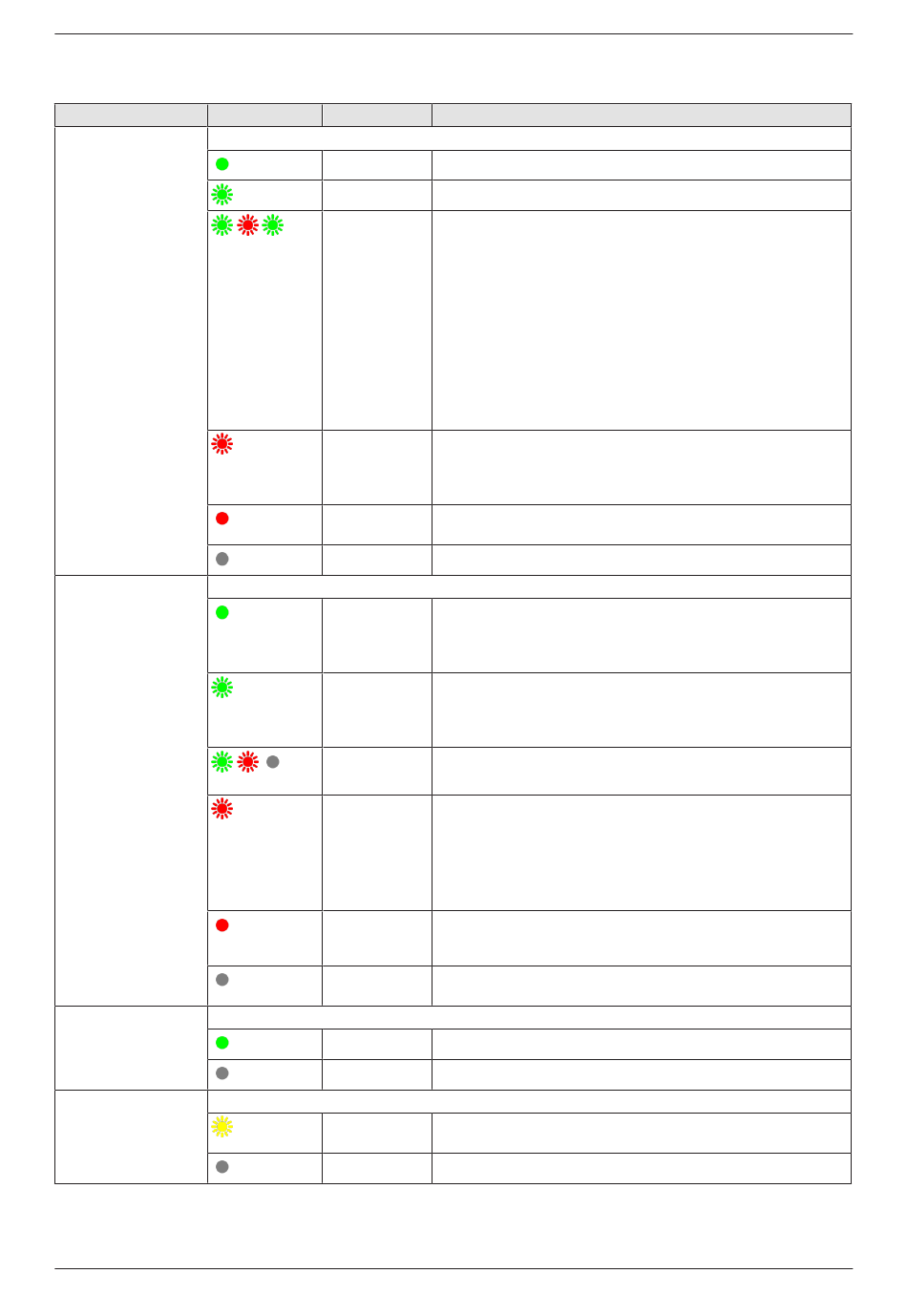

Tabelle 11: LED-Zustände für das EtherNet/IP-Adapter-Protokoll
Bedeutung
Gerät in Betrieb: Das Gerät ist in Betrieb und läuft korrekt.
Standby: Das Gerät wurde nicht konfiguriert.
Selbsttest: Das Gerät durchläuft seinen Einschalttest.
Die Testsequenz für die Modulstatus-Anzeige erfolgt vor der
Testsequenz für die Netzwerkstatus-Anzeige, gemäß der
folgenden Sequenz:
· Netzwerkstatus-LED aus.
· Modulstatus-LED leuchtet für ca. 250 ms grün, wird für ca.
250 ms rot und leuchtet wieder grün (und hält diesen
Status, bis der Test abgeschlossen ist).
· Netzwerkstatus-LED leuchtet für ca. 250 ms grün, wird für
ca. 250 ms rot und erlischt dann (und hält diesen Status, bis
der Test abgeschlossen ist).
Schwerer behebbarer Fehler: Das Gerät hat einen
schwerwiegenden behebbaren Fehler festgestellt. Z. B., kann
eine falsche oder inkonsistente Konfiguration als schwer
behebbarer Fehler eingestuft werden.
Schwerer nicht behebbarer Fehler: Das Gerät hat einen
schwerwiegenden nicht behebbaren Fehler festgestellt.
Ausgeschaltet: Das Gerät ist ausgeschaltet.
Verbunden: Eine IP-Adresse ist konfiguriert, mindestens eine
CIP-Verbindung (einer beliebigen Transportklasse) ist
hergestellt, und für eine Exclusive-Owner-Verbindung wurde
das Zeitlimit nicht überschritten.
Keine Verbindungen: Eine IP-Adresse ist konfiguriert, jedoch
wurden keine CIP-Verbindungen hergestellt, und für eine
Exclusive-Owner-Verbindung wurde das Zeitlimit nicht
überschritten.
Selbsttest: Das Gerät durchläuft seinen Einschalttest. Siehe
Beschreibung zum Modulstatus-LED-Selbsttest.
Time-Out der Verbindung: Eine IP-Adresse ist konfiguriert
und für eine Exclusive-Owner-Verbindung, für die dieses
Gerät das Ziel ist, wurde das Zeitlimit überschritten.
Die Netzwerkstatus-Anzeige wird nur dann dauerhaft auf grün
zurückgesetzt, wenn alle Exclusive-Owner-Verbindungen
wiederhergestellt sind, deren Zeitlimit überschritten wurde.
Doppelte IP: Das hat Gerät festgestellt, dass seine IP-
Adresse schon verwendet wird.
Ausgeschaltet, keine IP-Adresse: Das Gerät hat keine IP-
Adresse (oder ist ausgeschaltet).
Das Gerät hat eine Verbindung zum Ethernet.
Das Gerät hat keine Verbindung zum Ethernet.
Das Gerät sendet/empfängt Ethernet-Frames.
Das Gerät sendet/empfängt keine Ethernet-Frames.
