EtherNet/IP konfigurieren und Signale definieren
Steuerelement
13.3.2.2 Datentypen für Signalnamen
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich

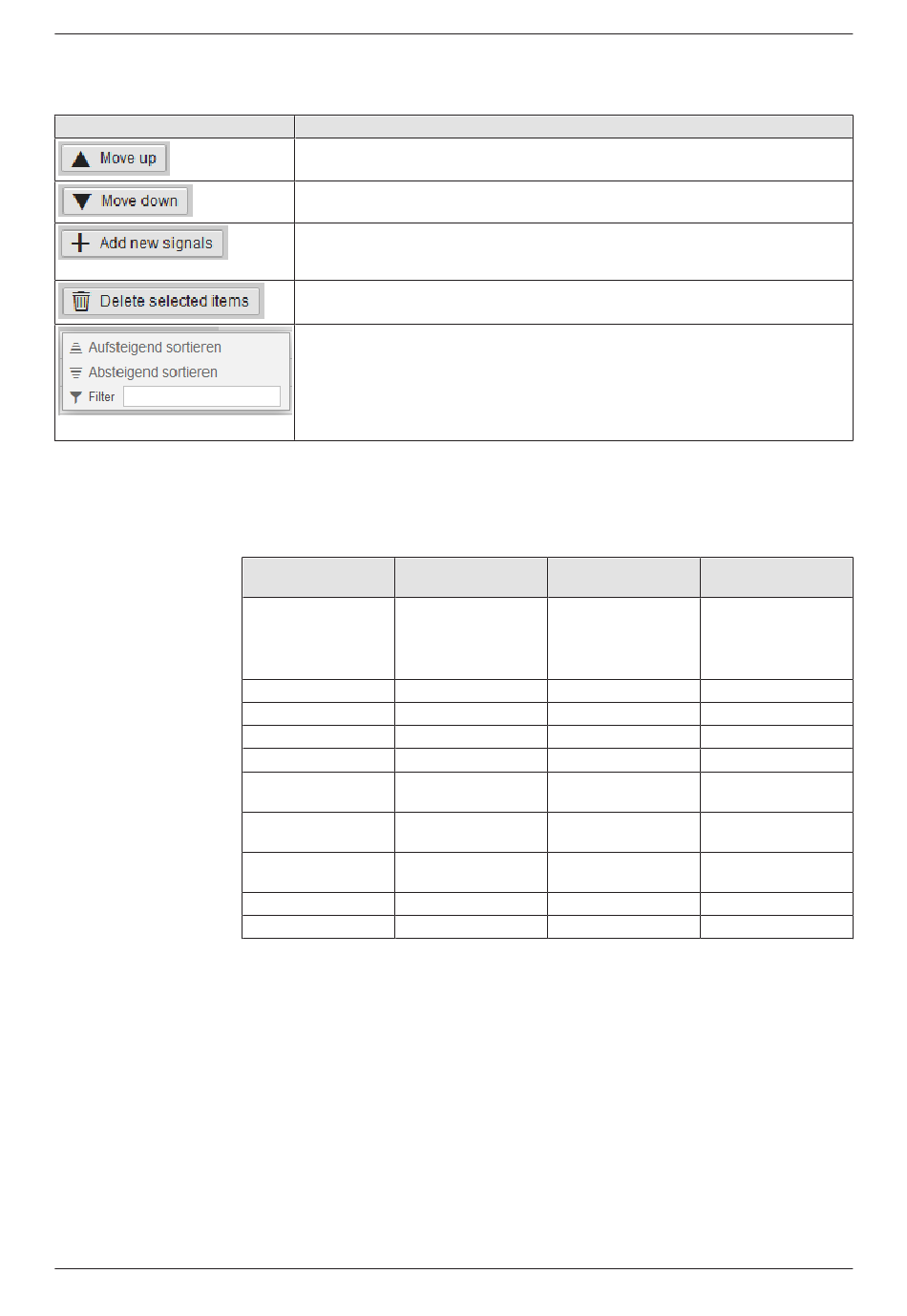

Die folgende Tabelle beschreibt die Bedienelemente für die Tabelle
Signals.
Beschreibung
Bewegt das markierte Signal eine Zeile nach oben.
Bewegt das markierte Signal eine Zeile nach unten.
Fügt ein neues Signal hinzu. Ein Dialogfenster zur Auswahl des Datentyps wird
angezeigt. Der Datentyp des Signals kann nur in diesem Dialogfenster eingestellt
werden.
Löscht das markierte Signal.
Jede Spalte bietet Ihnen Sortier- und Suchfunktionen.
Klicken Sie auf die Spaltenüberschrift, um die Auswahlliste zu öffnen. Geben Sie
Text in das Filter-Eingabefeld ein und drücken Sie dann die Enter-Taste, um die
Filterfunktion zu aktivieren. Sie können * als Wildcard zum Filtern verwenden.
Löschen Sie eingegebenen Text aus dem Filter-Eingabefeld und drücken Sie dann
die Enter-Taste, um die Filterfunktion wieder zu deaktivieren.
Tabelle 72: Steuerelemente der Tabelle „Signals"
Die folgende Tabelle beschreibt die Datentypen für Signalnamen.
Name des Beschreibung
Datentyps
bit list Liste einzelner Bits
Die Anzahl der Bits in
einer Liste muss ein
Vielfaches von 8 sein.
octetString Zeichenfolge
signed8 Short signed integer
signed16 Signed integer
signed32 Double signed integer 32
unsigned8 Unsigned short
integer
unsigned16 Unsigned integer /
Word
unsigned32 Unsigned double
integer
real32 Real (Floating point ) 32
real64 Long real
Tabelle 73: Datentypen für Signalnamen
Bitlänge Wertebereich
1 0 (false), 1 (true)
8*(n+1)
8 -128 ... 127
16 -32768 ... 32767
31
-2
8 0 ... 255
16 0 ...65535
32 0 ... +2
≈ -/+ 10
64 ≈ -/+ 10
