Node-RED - Der Verschaltungs-Editor
9.4.3.6

Mit Gruppen arbeiten

Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Nachfolgend wird beschrieben, wie Sie mit Gruppen arbeiten, also neue
Gruppen anlegen, diese ändern und wieder löschen können:
Eine Gruppe zu einem Tab hinzufügen
So können Sie innerhalb eines Tabs eine Gruppe zum Dashboard
hinzuzufügen:
Ø Klicken Sie auf das Icon
ð Eine neue Gruppe wird unter den vorhandenen Gruppen hinzugefügt.
Wenn noch keine Gruppe vorhanden ist, wird diese direkt unter dem
Tab hinzugefügt.
Eine Gruppe editieren
So editieren Sie eine Gruppe von Widgets:
Ø Klicken Sie auf das Icon
Gruppe).
ð Der Dialog Edit dashboard group node öffnet sich.

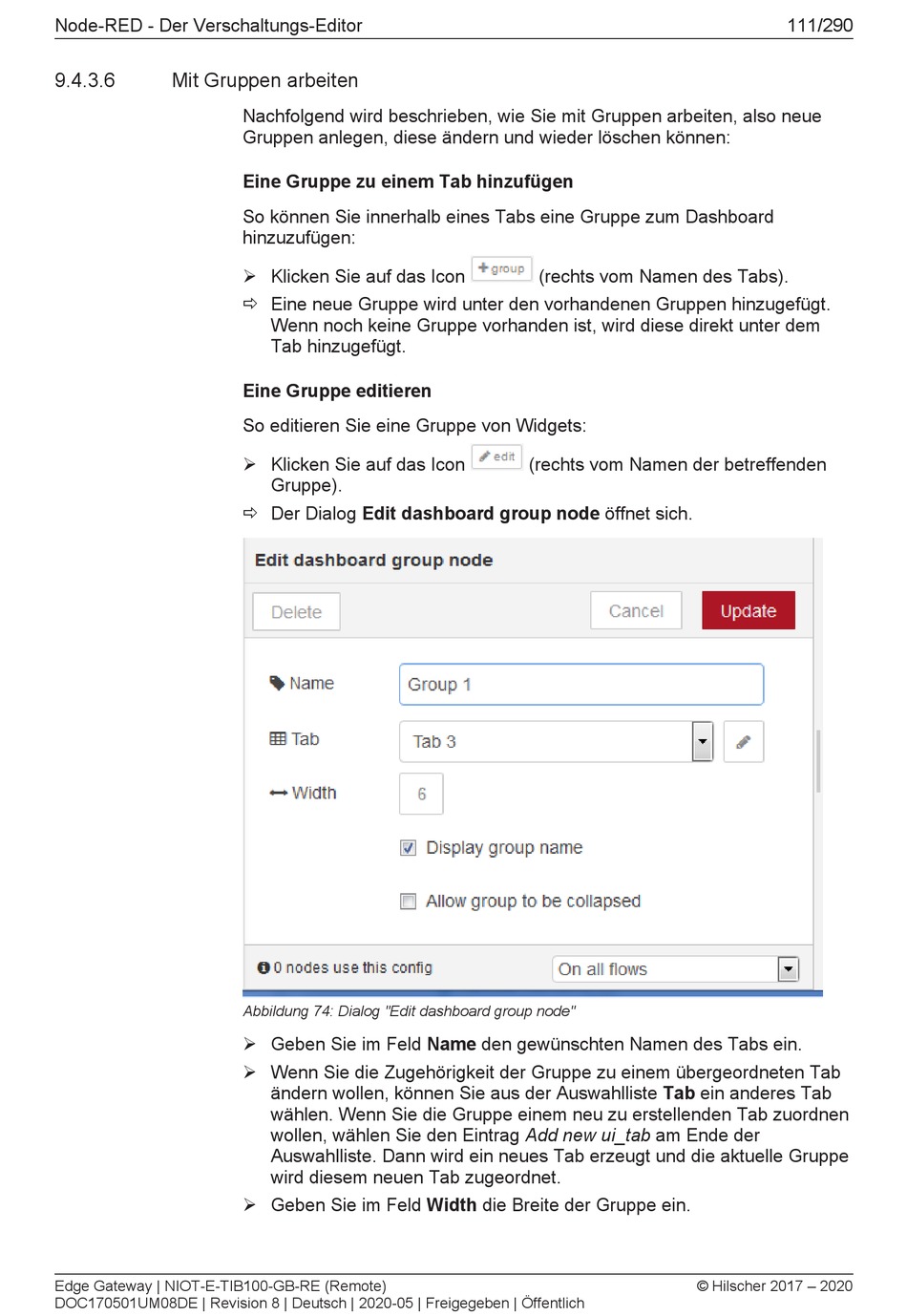

Abbildung 74: Dialog "Edit dashboard group node"
Ø Geben Sie im Feld Name den gewünschten Namen des Tabs ein.
Ø Wenn Sie die Zugehörigkeit der Gruppe zu einem übergeordneten Tab
ändern wollen, können Sie aus der Auswahlliste Tab ein anderes Tab
wählen. Wenn Sie die Gruppe einem neu zu erstellenden Tab zuordnen
wollen, wählen Sie den Eintrag Add new ui_tab am Ende der
Auswahlliste. Dann wird ein neues Tab erzeugt und die aktuelle Gruppe
wird diesem neuen Tab zugeordnet.
Ø Geben Sie im Feld Width die Breite der Gruppe ein.
(rechts vom Namen des Tabs).
(rechts vom Namen der betreffenden
© Hilscher 2017 – 2020
111/290
