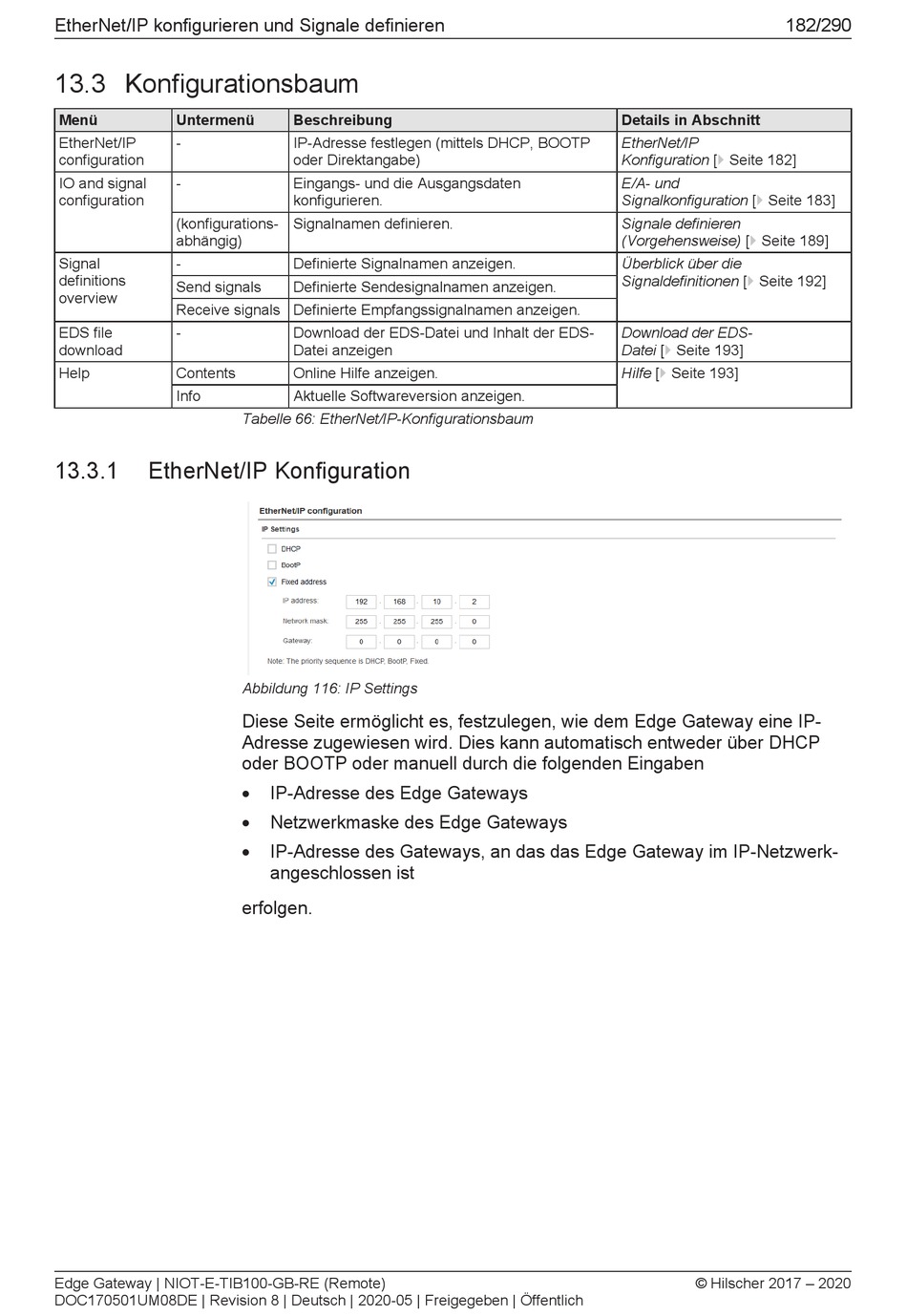

EtherNet/IP konfigurieren und Signale definieren

13.3 Konfigurationsbaum

Menü Untermenü
EtherNet/IP -
configuration
IO and signal -
configuration
(konfigurations-
abhängig)
Signal -
definitions
Send signals
overview
Receive signals Definierte Empfangssignalnamen anzeigen.
EDS file -
download
Help Contents
Info
13.3.1

EtherNet/IP Konfiguration

Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Beschreibung
IP-Adresse festlegen (mittels DHCP, BOOTP
oder Direktangabe)
Eingangs- und die Ausgangsdaten
konfigurieren.
Signalnamen definieren.
Definierte Signalnamen anzeigen.
Definierte Sendesignalnamen anzeigen.
Download der EDS-Datei und Inhalt der EDS-
Datei anzeigen
Online Hilfe anzeigen.
Aktuelle Softwareversion anzeigen.
Tabelle 66: EtherNet/IP-Konfigurationsbaum
Abbildung 116: IP Settings
Diese Seite ermöglicht es, festzulegen, wie dem Edge Gateway eine IP-
Adresse zugewiesen wird. Dies kann automatisch entweder über DHCP
oder BOOTP oder manuell durch die folgenden Eingaben
IP-Adresse des Edge Gateways
·
Netzwerkmaske des Edge Gateways
·
· IP-Adresse des Gateways, an das das Edge Gateway im IP-Netzwerk-
angeschlossen ist
erfolgen.
182/290
Details in Abschnitt
EtherNet/IP
Konfiguration [} Seite 182]
E/A- und
Signalkonfiguration [} Seite 183]
Signale definieren
(Vorgehensweise) [} Seite 189]
Überblick über die
Signaldefinitionen [} Seite 192]
Download der EDS-
Datei [} Seite 193]
Hilfe [} Seite 193]
