Node-RED - Der Verschaltungs-Editor

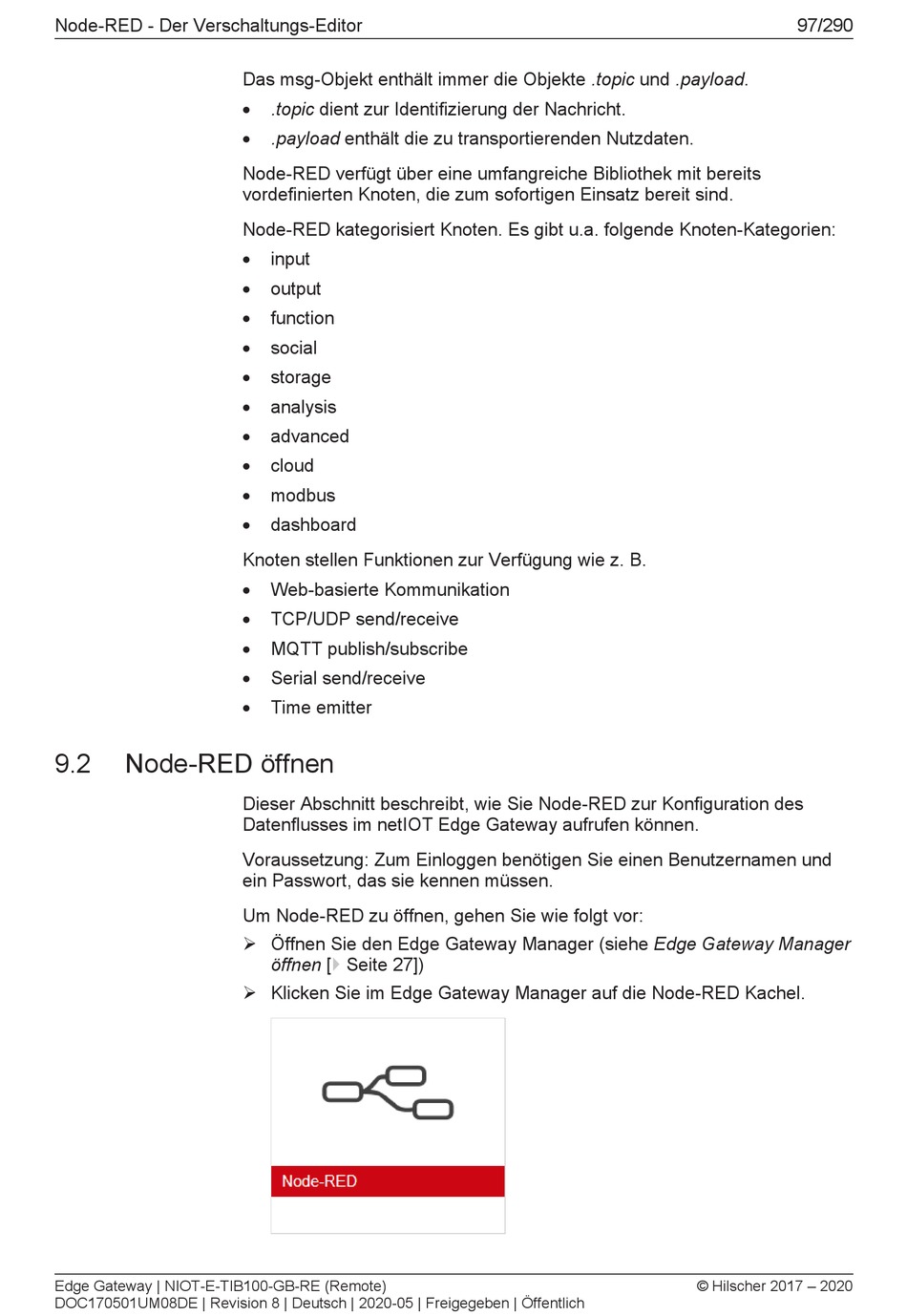

9.2 Node-RED öffnen
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Das msg-Objekt enthält immer die Objekte .topic und .payload.
.topic dient zur Identifizierung der Nachricht.
·
.payload enthält die zu transportierenden Nutzdaten.
·
Node-RED verfügt über eine umfangreiche Bibliothek mit bereits
vordefinierten Knoten, die zum sofortigen Einsatz bereit sind.
Node-RED kategorisiert Knoten. Es gibt u.a. folgende Knoten-Kategorien:
input
·
output
·
function
·
social
·
storage
·
analysis
·
advanced
·
cloud
·
· modbus
· dashboard
Knoten stellen Funktionen zur Verfügung wie z. B.
Web-basierte Kommunikation
·
TCP/UDP send/receive
·
MQTT publish/subscribe
·
Serial send/receive
·
Time emitter
·
Dieser Abschnitt beschreibt, wie Sie Node-RED zur Konfiguration des
Datenflusses im netIOT Edge Gateway aufrufen können.
Voraussetzung: Zum Einloggen benötigen Sie einen Benutzernamen und
ein Passwort, das sie kennen müssen.
Um Node-RED zu öffnen, gehen Sie wie folgt vor:
Ø Öffnen Sie den Edge Gateway Manager (siehe Edge Gateway Manager
öffnen [} Seite 27])
Ø Klicken Sie im Edge Gateway Manager auf die Node-RED Kachel.
