Node-RED - Der Verschaltungs-Editor
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Knoten

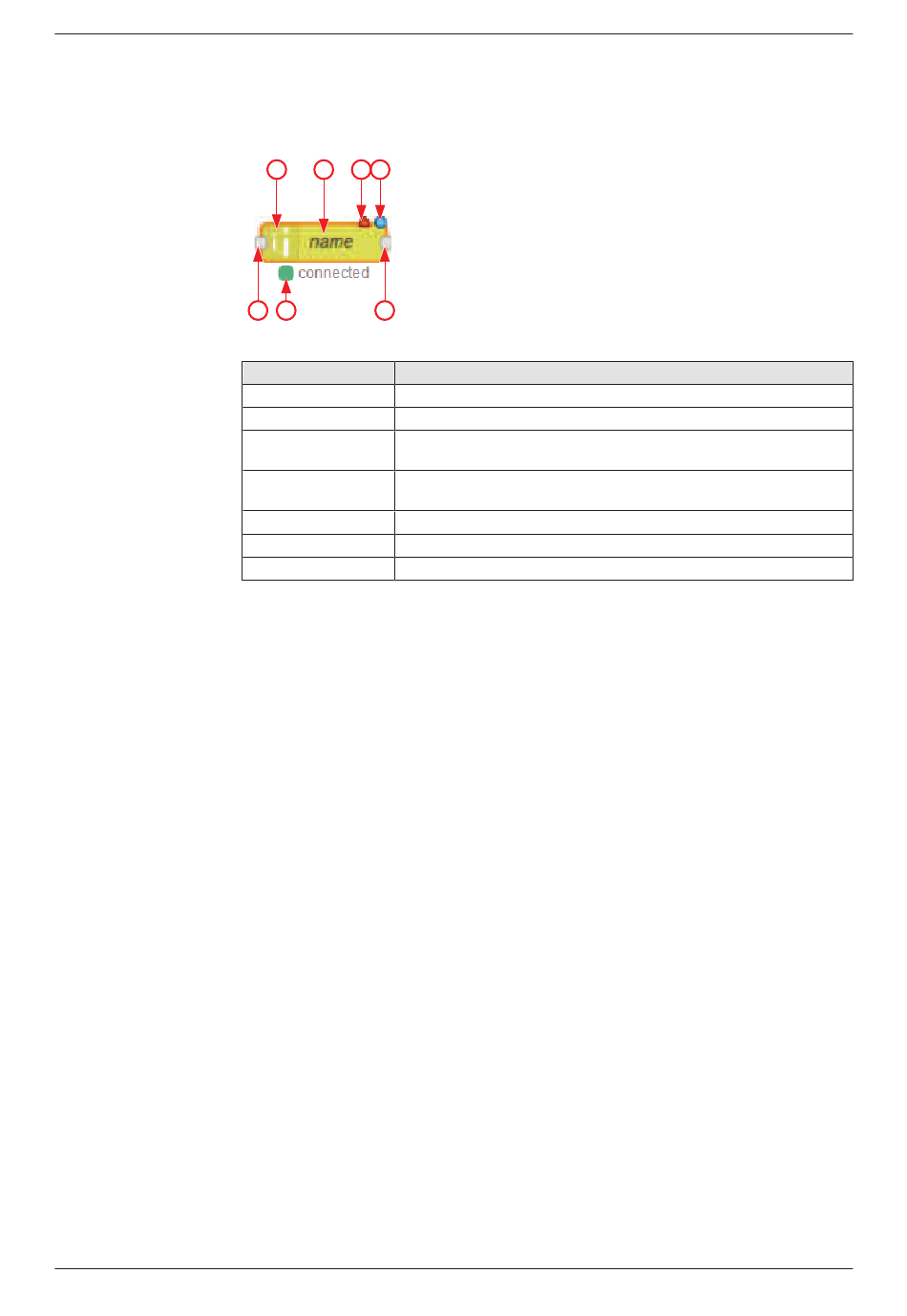

Die folgende Abbildung und Tabelle beschreiben die Elemente eines
Knotens.
1 2 3 4
7 6 5
Abbildung 70: Knoten
Positionsnummer Beschreibung
(1) Knotensymbol
(2) Knotenname (editierbar)
(3) Das rote Dreieck zeigt an, dass ein Parameter noch nicht
konfiguriert wurde.
(4) Der blaue Kreis zeigt an, dass der Knoten geändert, aber noch nicht
übertragen wurde.
(5) Ausgangsanschluss (falls vorhanden)
(6) Knotenstatus (falls vorhanden)
(7) Eingangsanschluss (falls vorhanden)
Tabelle 44: Knotenelemente
