Gerätezeichnungen
Pos. Schnittstelle
(1) Gateway-Status-LEDs (8 x)
(2) Antenne (1 x Wi-Fi), optional: Nur bei Gerätevariante
NIOT-E-TIB100-GB-RE/WF vorhanden.
(3) LED Kommunikationsstatus Real-Time-Ethernet.
Bezeichnung und Funktion ist abhängig vom verwendeten
RTE-Protokoll:
bei PROFINET IO Device = SF (Systemfehler)
bei EtherNet/IP Adapter = MS (Modulstatus)
(4) Real-Time-Ethernet-Anschluss (RJ45-Buchse) Kanal 0
(5) Real-Time-Ethernet-Anschluss (RJ45-Buchse) Kanal 1
(6) LED Kommunikationsstatus Real-Time-Ethernet.
Bezeichnung und Funktion ist abhängig vom verwendeten
RTE-Protokoll:
bei PROFINET IO Device = BF (Busfehler)
bei EtherNet/IP Adapter = NS (Netzwerkstatus)
(7) USB-Anschluss (1x USB 3.0)
(8) USB-Anschluss (1x USB 2.0)
(9) LAN-Anschluss (RJ45-Buchse) Port 2 / Eth1
(10) LAN-Anschluss (RJ45-Buchse) Port 1 / Eth0
(11) Serielle Schnittstelle COM (RS-232/485, konfigurierbar)
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich

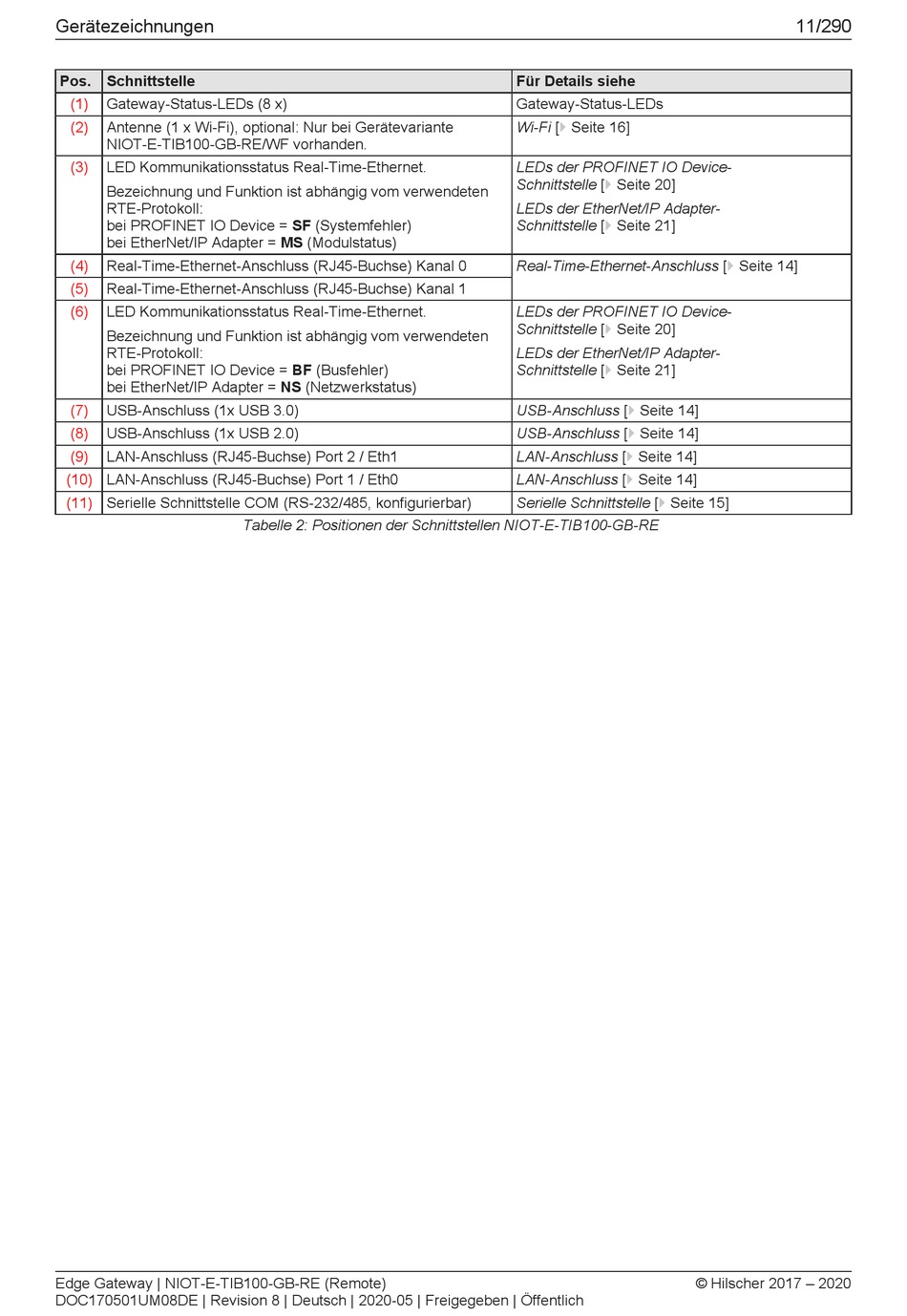

Tabelle 2: Positionen der Schnittstellen NIOT-E-TIB100-GB-RE
Für Details siehe
Gateway-Status-LEDs
Wi-Fi [} Seite 16]
LEDs der PROFINET IO Device-
Schnittstelle [} Seite 20]
LEDs der EtherNet/IP Adapter-
Schnittstelle [} Seite 21]
Real-Time-Ethernet-Anschluss [} Seite 14]
LEDs der PROFINET IO Device-
Schnittstelle [} Seite 20]
LEDs der EtherNet/IP Adapter-
Schnittstelle [} Seite 21]
USB-Anschluss [} Seite 14]
USB-Anschluss [} Seite 14]
LAN-Anschluss [} Seite 14]
LAN-Anschluss [} Seite 14]
Serielle Schnittstelle [} Seite 15]
