Control Panel

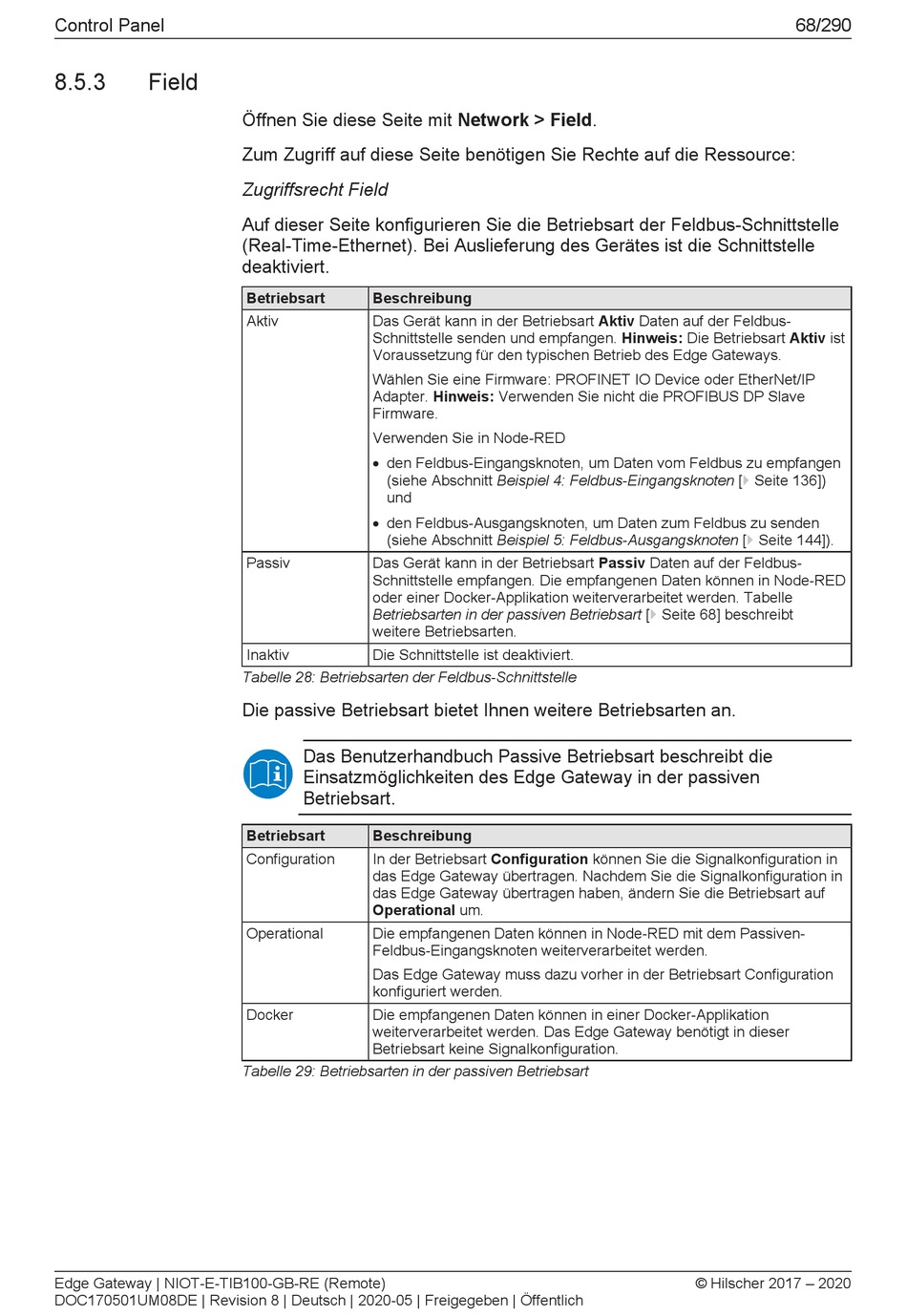

8.5.3

Field

Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Öffnen Sie diese Seite mit Network > Field.
Zum Zugriff auf diese Seite benötigen Sie Rechte auf die Ressource:
Zugriffsrecht Field
Auf dieser Seite konfigurieren Sie die Betriebsart der Feldbus-Schnittstelle
(Real-Time-Ethernet). Bei Auslieferung des Gerätes ist die Schnittstelle
deaktiviert.
Betriebsart Beschreibung
Aktiv Das Gerät kann in der Betriebsart Aktiv Daten auf der Feldbus-
Schnittstelle senden und empfangen. Hinweis: Die Betriebsart Aktiv ist
Voraussetzung für den typischen Betrieb des Edge Gateways.
Wählen Sie eine Firmware: PROFINET IO Device oder EtherNet/IP
Adapter. Hinweis: Verwenden Sie nicht die PROFIBUS DP Slave
Firmware.
Verwenden Sie in Node-RED
· den Feldbus-Eingangsknoten, um Daten vom Feldbus zu empfangen
(siehe Abschnitt Beispiel 4: Feldbus-Eingangsknoten [} Seite 136])
und
· den Feldbus-Ausgangsknoten, um Daten zum Feldbus zu senden
(siehe Abschnitt Beispiel 5: Feldbus-Ausgangsknoten [} Seite 144]).
Passiv Das Gerät kann in der Betriebsart Passiv Daten auf der Feldbus-
Schnittstelle empfangen. Die empfangenen Daten können in Node-RED
oder einer Docker-Applikation weiterverarbeitet werden. Tabelle
Betriebsarten in der passiven Betriebsart [} Seite 68] beschreibt
weitere Betriebsarten.
Inaktiv Die Schnittstelle ist deaktiviert.
Tabelle 28: Betriebsarten der Feldbus-Schnittstelle
Die passive Betriebsart bietet Ihnen weitere Betriebsarten an.
Das Benutzerhandbuch Passive Betriebsart beschreibt die
Einsatzmöglichkeiten des Edge Gateway in der passiven
Betriebsart.
Betriebsart Beschreibung
Configuration In der Betriebsart Configuration können Sie die Signalkonfiguration in
das Edge Gateway übertragen. Nachdem Sie die Signalkonfiguration in
das Edge Gateway übertragen haben, ändern Sie die Betriebsart auf
Operational um.
Operational Die empfangenen Daten können in Node-RED mit dem Passiven-
Feldbus-Eingangsknoten weiterverarbeitet werden.
Das Edge Gateway muss dazu vorher in der Betriebsart Configuration
konfiguriert werden.
Docker Die empfangenen Daten können in einer Docker-Applikation
weiterverarbeitet werden. Das Edge Gateway benötigt in dieser
Betriebsart keine Signalkonfiguration.
Tabelle 29: Betriebsarten in der passiven Betriebsart
68/290
