PROFINET konfigurieren und Signale definieren
12.3.3 Signaldefinitionen Überblick
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Diese Seite zeigt die Liste der definierten Signale in der Tabelle „Send and
Receive signals" an. Sie können die Anzeige der Signale nach
Sendesignalen oder Empfangssignalen einschränken. Die Signalnamen
sind auf diesen Seiten nicht editierbar.

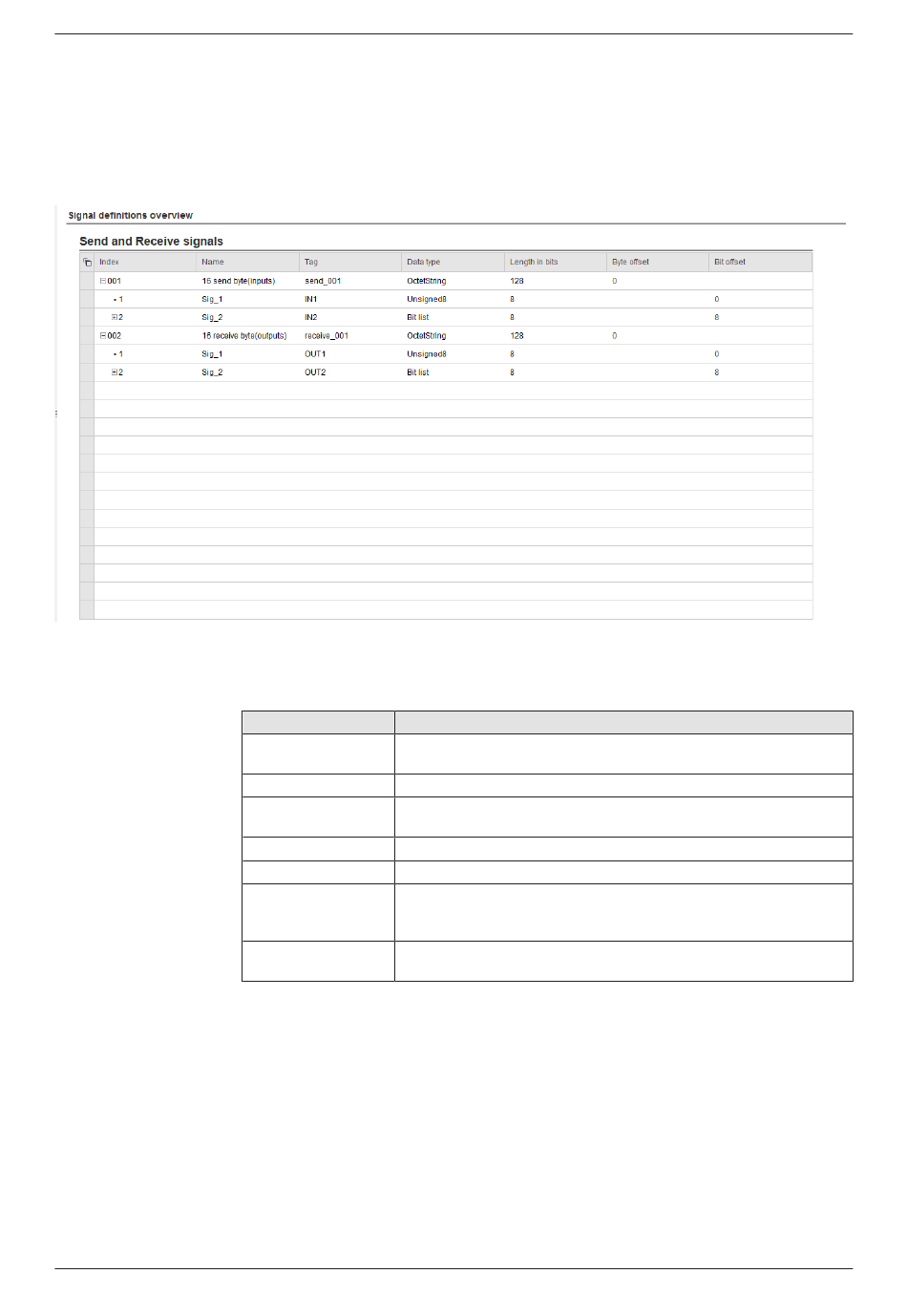

Abbildung 114: Liste der Sende- und Empfangssignale
Falls ein Modul ein oder mehrere Signale enthält, dann werden diese
Signale unterhalb des jeweiligen Modules angezeigt.
Spaltenname Beschreibung
Index Zeigt den Index des Moduls (3-stellig) oder des Signals (1 bis 3-
stellig) an.
Name Zeigt den Namen des Moduls oder des Signals an.
Tag Kurzbezeichnung, die für den Signalnamen benötigt wird. Der
Signalname adressiert die Daten.
Data type Zeigt den Datentyp des Moduls oder des Signals an.
Length in bits Zeigt die Länge des Moduls oder Signals in Bits an.
Byte offset Zeigt für ein Modul die Startadresse (Offset in Bytes) im Eingangs-
oder Ausgangsdatenspeicher an. Der Offset wird automatisch
berechnet.
Bit offset Zeigt für ein Signal die konfigurierte Startadresse (Bit offset)
innerhalb eines Modules an.
Tabelle 64: Spalten der Sende- und Empfangssignal-Tabelle
Sie können diese Tabelle mit Print > Print configuration ausdrucken.
