Feldbusknoten konfigurieren und verwenden

11 Feldbusknoten konfigurieren und verwenden
11.1 Übersicht
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Der Feldbus-Eingangsknoten erlaubt Ihnen Daten vom Feldbus-System
(z.B. PROFINET) zu empfangen. Der Feldbus-Ausgangsknoten erlaubt
Ihnen Daten an das Feldbus-System zu senden. Jeder Feldbusknoten
benötigt Signale, um Daten zu adressieren. Konfigurieren Sie zuerst das
Feldbus-System, definieren Sie danach die Signale und verwenden Sie
dann die Signale beim Feldbus-Eingangsknoten oder beim Feldbus-
Ausgangsknoten.

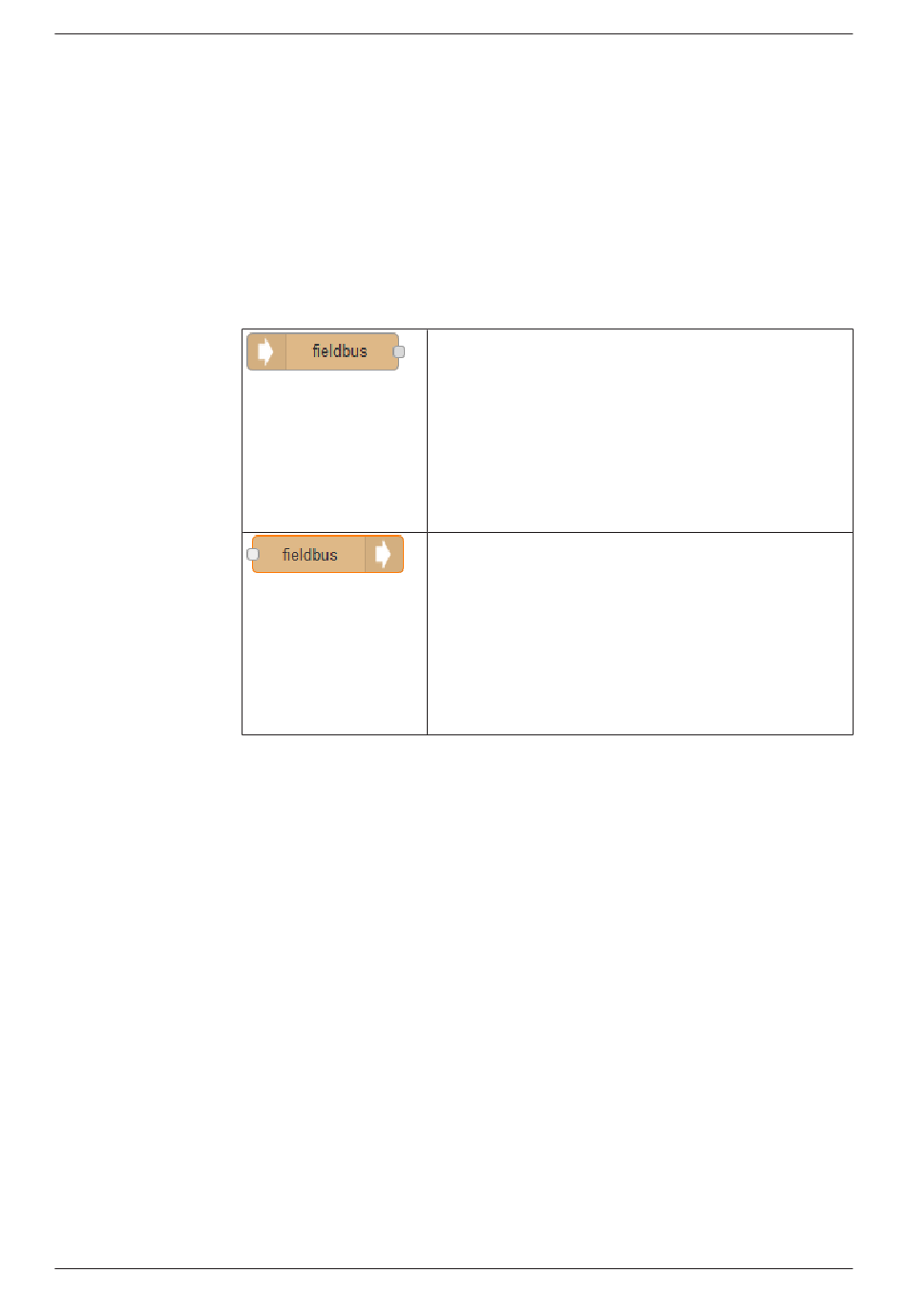

Tabelle 54: Prinzipielle Vorgehensweise
Der Feldbus-Eingangsknoten (fieldbus in) empfängt
Ausgangsdaten vom Master:
Feldbus-Master (z.B. PROFINET IO Controller) → Feldbus-
Eingangsknoten
Prinzipielle Vorgehensweise
1. Feldbus-Eingangsknoten einfügen
2. Feldbus-System (z.B. PROFINET) konfigurieren
3. Signale definieren
4. Feldbus-Eingangsknoten konfigurieren
Der Feldbus-Ausgangsknoten (fieldbus out) sendet
Eingangsdaten an den Master:
Feldbus-Ausgangsknoten → Feldbus-Master (z.B. PROFINET
IO Controller)
Prinzipielle Vorgehensweise
1. Feldbus-Ausgangsknoten einfügen
2. Feldbus-System (z.B. PROFINET) konfigurieren
3. Signale definieren
4. Feldbus-Ausgangsknoten konfigurieren
