Beispiele für Node-RED

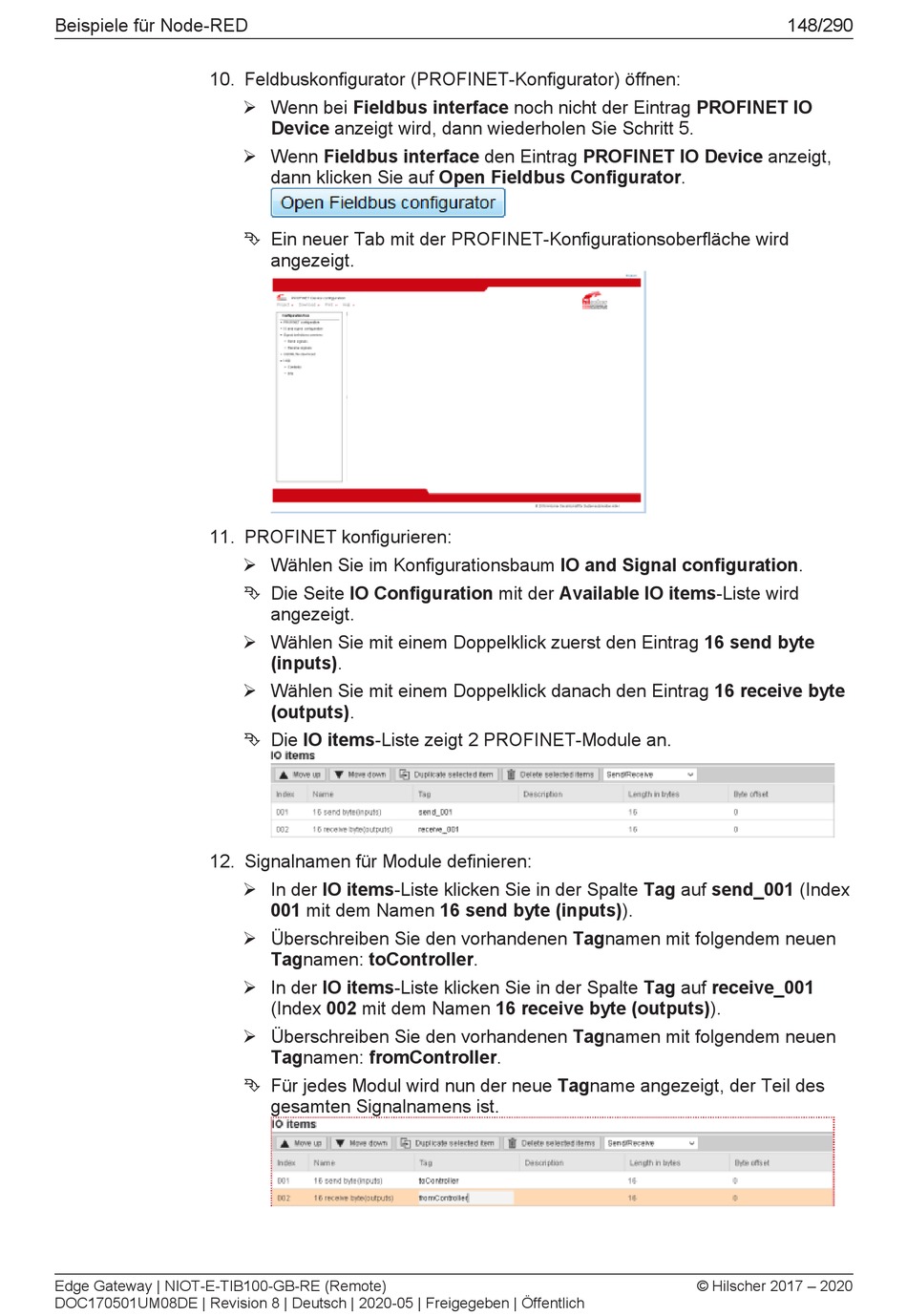

10. Feldbuskonfigurator (PROFINET-Konfigurator) öffnen:
11. PROFINET konfigurieren:
12. Signalnamen für Module definieren:
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Ø Wenn bei Fieldbus interface noch nicht der Eintrag PROFINET IO
Device anzeigt wird, dann wiederholen Sie Schritt 5.
Ø Wenn Fieldbus interface den Eintrag PROFINET IO Device anzeigt,
dann klicken Sie auf Open Fieldbus Configurator.
Ê Ein neuer Tab mit der PROFINET-Konfigurationsoberfläche wird
angezeigt.
Ø Wählen Sie im Konfigurationsbaum IO and Signal configuration.
Ê Die Seite IO Configuration mit der Available IO items-Liste wird
angezeigt.
Ø Wählen Sie mit einem Doppelklick zuerst den Eintrag 16 send byte
(inputs).
Ø Wählen Sie mit einem Doppelklick danach den Eintrag 16 receive byte
(outputs).
Ê Die IO items-Liste zeigt 2 PROFINET-Module an.
Ø In der IO items-Liste klicken Sie in der Spalte Tag auf send_001 (Index
001 mit dem Namen 16 send byte (inputs)).
Ø Überschreiben Sie den vorhandenen Tagnamen mit folgendem neuen
Tagnamen: toController.
Ø In der IO items-Liste klicken Sie in der Spalte Tag auf receive_001
(Index 002 mit dem Namen 16 receive byte (outputs)).
Ø Überschreiben Sie den vorhandenen Tagnamen mit folgendem neuen
Tagnamen: fromController.
Ê Für jedes Modul wird nun der neue Tagname angezeigt, der Teil des
gesamten Signalnamens ist.
