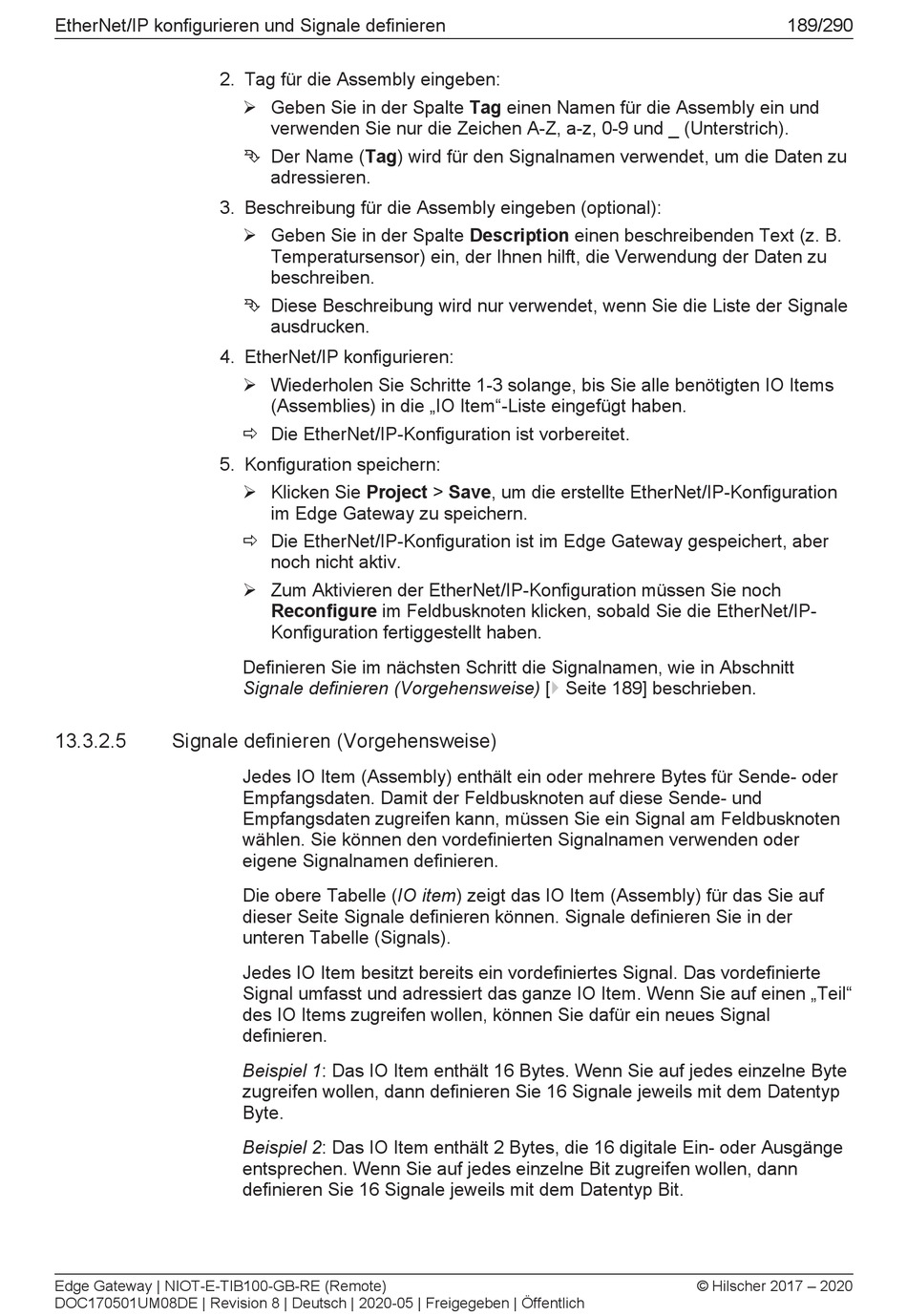

EtherNet/IP konfigurieren und Signale definieren
2. Tag für die Assembly eingeben:
3. Beschreibung für die Assembly eingeben (optional):
4. EtherNet/IP konfigurieren:
5. Konfiguration speichern:
13.3.2.5 Signale definieren (Vorgehensweise)
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Ø Geben Sie in der Spalte Tag einen Namen für die Assembly ein und
verwenden Sie nur die Zeichen A‑Z, a‑z, 0‑9 und _ (Unterstrich).
Ê Der Name (Tag) wird für den Signalnamen verwendet, um die Daten zu
adressieren.
Ø Geben Sie in der Spalte Description einen beschreibenden Text (z. B.
Temperatursensor) ein, der Ihnen hilft, die Verwendung der Daten zu
beschreiben.
Ê Diese Beschreibung wird nur verwendet, wenn Sie die Liste der Signale
ausdrucken.
Ø Wiederholen Sie Schritte 1‑3 solange, bis Sie alle benötigten IO Items
(Assemblies) in die „IO Item"-Liste eingefügt haben.
ð Die EtherNet/IP-Konfiguration ist vorbereitet.
Ø Klicken Sie Project > Save, um die erstellte EtherNet/IP-Konfiguration
im Edge Gateway zu speichern.
ð Die EtherNet/IP-Konfiguration ist im Edge Gateway gespeichert, aber
noch nicht aktiv.
Ø Zum Aktivieren der EtherNet/IP-Konfiguration müssen Sie noch
Reconfigure im Feldbusknoten klicken, sobald Sie die EtherNet/IP-
Konfiguration fertiggestellt haben.
Definieren Sie im nächsten Schritt die Signalnamen, wie in Abschnitt
Signale definieren (Vorgehensweise) [} Seite 189] beschrieben.
Jedes IO Item (Assembly) enthält ein oder mehrere Bytes für Sende- oder
Empfangsdaten. Damit der Feldbusknoten auf diese Sende- und
Empfangsdaten zugreifen kann, müssen Sie ein Signal am Feldbusknoten
wählen. Sie können den vordefinierten Signalnamen verwenden oder
eigene Signalnamen definieren.
Die obere Tabelle (IO item) zeigt das IO Item (Assembly) für das Sie auf
dieser Seite Signale definieren können. Signale definieren Sie in der
unteren Tabelle (Signals).
Jedes IO Item besitzt bereits ein vordefiniertes Signal. Das vordefinierte
Signal umfasst und adressiert das ganze IO Item. Wenn Sie auf einen „Teil"
des IO Items zugreifen wollen, können Sie dafür ein neues Signal
definieren.
Beispiel 1: Das IO Item enthält 16 Bytes. Wenn Sie auf jedes einzelne Byte
zugreifen wollen, dann definieren Sie 16 Signale jeweils mit dem Datentyp
Byte.
Beispiel 2: Das IO Item enthält 2 Bytes, die 16 digitale Ein- oder Ausgänge
entsprechen. Wenn Sie auf jedes einzelne Bit zugreifen wollen, dann
definieren Sie 16 Signale jeweils mit dem Datentyp Bit.
