Node-RED - Der Verschaltungs-Editor
9.1 Modellierung von IoT-Datenflüssen mit Knoten
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Node-RED verbindet die Physik mit der Logik. Dazu modelliert Node-RED
Datenflüsse („Flows") und arbeitet mit Knoten („Nodes"), die ein Objekt im
Internet der Dinge darstellen. Diese Objekte kann man sowohl zu
physikalischen Schnittstellen als auch zu logischen Funktionen in
Beziehung setzen.

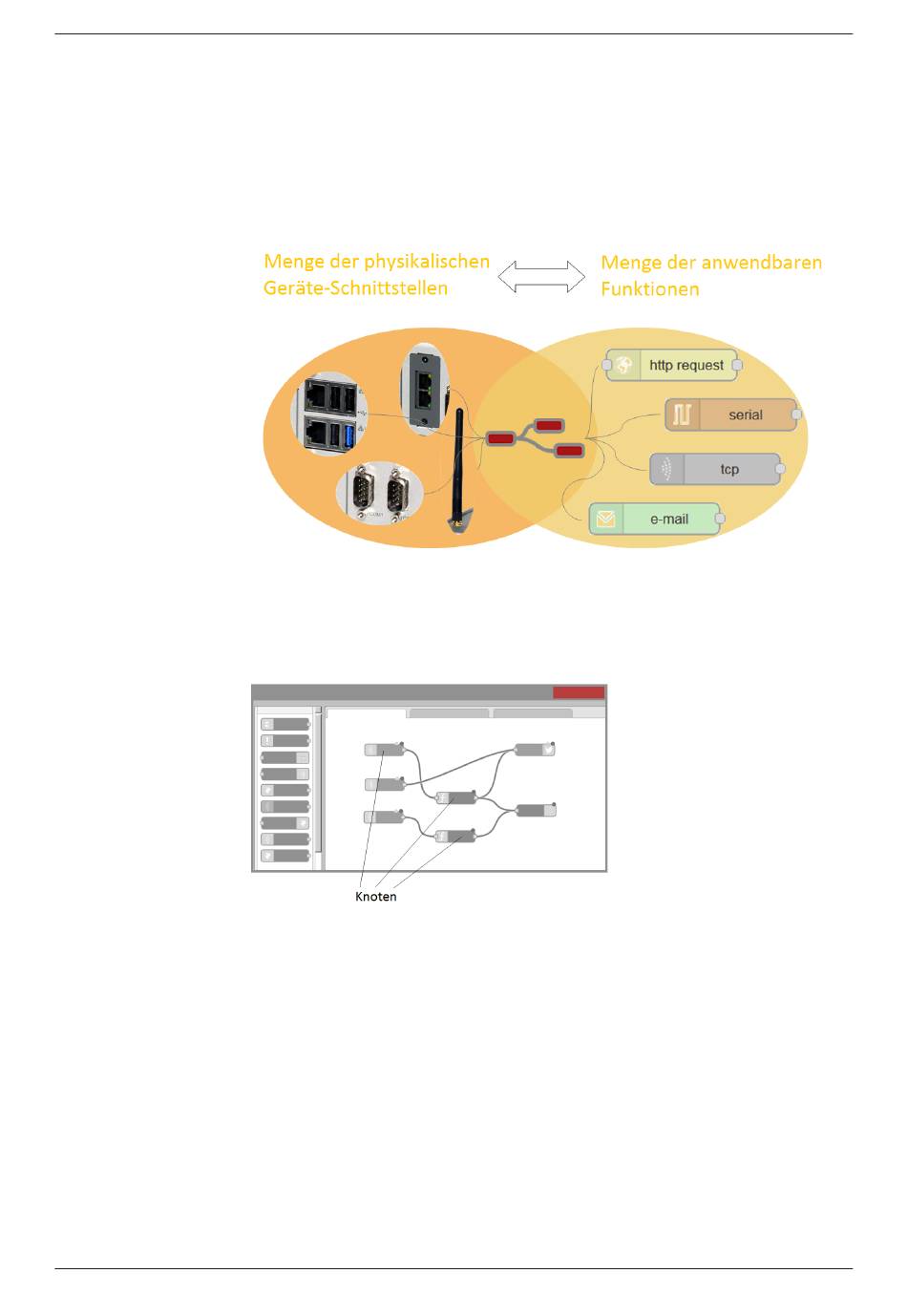

Abbildung 66: Physikalische und logische Sicht im Vergleich
Die Knoten werden mit Hilfe von Drag&Drop interaktiv miteinander zu
Datenflüssen verschaltet, wie in der folgenden Abbildung schematisch
dargestellt.
Abbildung 67: Verschalten der Knoten
Die folgenden grundlegenden Eigenschaften gelten für einen Node-RED-
Knoten:
Ein Knoten erfüllt eine bestimmte, festgelegte Aufgabe.
·
· Ein Knoten besitzt Eingabemasken zum Setzen seiner Parameter.
· Ein Knoten kann Eingänge und Ausgänge haben.
· Ein Knoten kann über seine Eingänge oder Ausgänge mit anderen
Knoten verbunden werden.
Ein Knoten kann Daten modifizieren und überschreiben, bevor er diese
·
weiterleitet.
Ein Knoten transportiert Daten über das msg-Objekt im JSON-Format.
·
