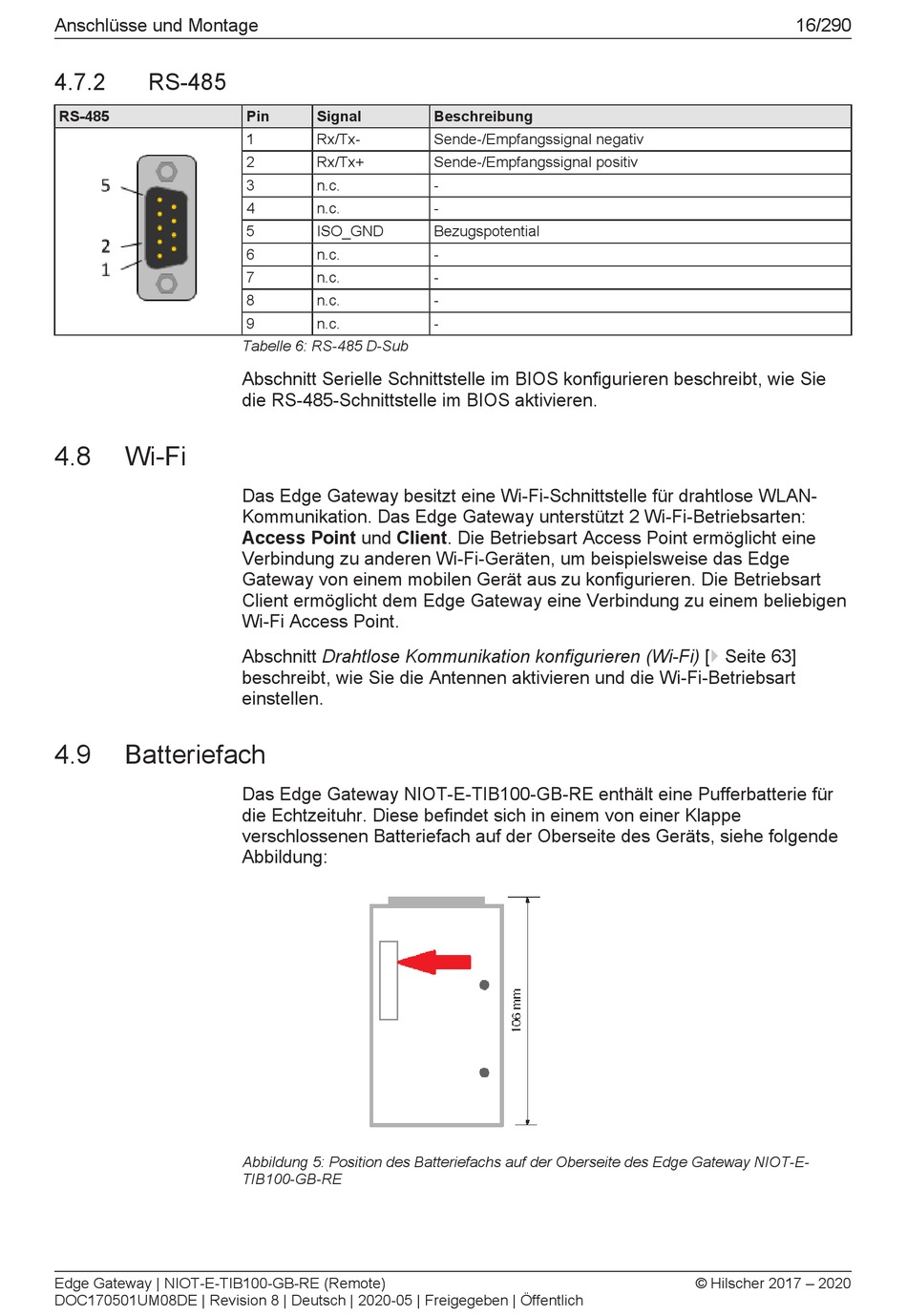

Anschlüsse und Montage
4.7.2 RS-485
RS-485
4.8

Wi-Fi

4.9

Batteriefach

Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Pin Signal
1 Rx/Tx‑
2 Rx/Tx+
3 n.c.
4 n.c.
5 ISO_GND
6 n.c.
7 n.c.
8 n.c.
9 n.c.
Tabelle 6: RS-485 D-Sub
Abschnitt Serielle Schnittstelle im BIOS konfigurieren beschreibt, wie Sie
die RS-485-Schnittstelle im BIOS aktivieren.
Das Edge Gateway besitzt eine Wi-Fi-Schnittstelle für drahtlose WLAN-
Kommunikation. Das Edge Gateway unterstützt 2 Wi-Fi-Betriebsarten:
Access Point und Client. Die Betriebsart Access Point ermöglicht eine
Verbindung zu anderen Wi-Fi-Geräten, um beispielsweise das Edge
Gateway von einem mobilen Gerät aus zu konfigurieren. Die Betriebsart
Client ermöglicht dem Edge Gateway eine Verbindung zu einem beliebigen
Wi-Fi Access Point.
Abschnitt Drahtlose Kommunikation konfigurieren (Wi-Fi) [} Seite 63]
beschreibt, wie Sie die Antennen aktivieren und die Wi-Fi-Betriebsart
einstellen.
Das Edge Gateway NIOT-E-TIB100-GB-RE enthält eine Pufferbatterie für
die Echtzeituhr. Diese befindet sich in einem von einer Klappe
verschlossenen Batteriefach auf der Oberseite des Geräts, siehe folgende
Abbildung:
Abbildung 5: Position des Batteriefachs auf der Oberseite des Edge Gateway NIOT-E-
TIB100-GB-RE
Beschreibung
Sende-/Empfangssignal negativ
Sende-/Empfangssignal positiv
-
-
Bezugspotential
-
-
-
-
16/290
© Hilscher 2017 – 2020
