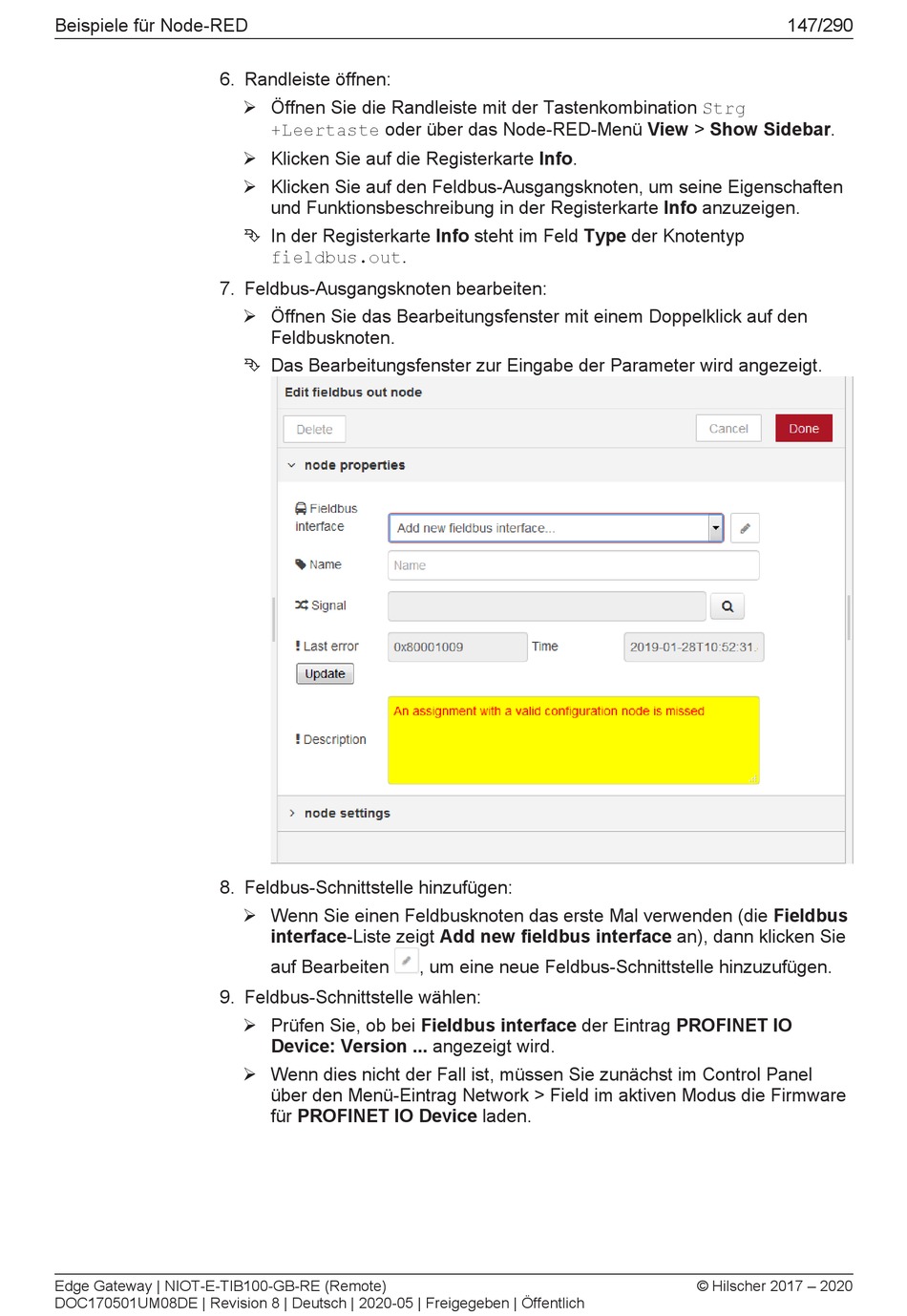

Beispiele für Node-RED
6. Randleiste öffnen:
7. Feldbus-Ausgangsknoten bearbeiten:
8. Feldbus-Schnittstelle hinzufügen:
9. Feldbus-Schnittstelle wählen:
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Ø Öffnen Sie die Randleiste mit der Tastenkombination Strg
+Leertaste oder über das Node-RED-Menü View > Show Sidebar.
Ø Klicken Sie auf die Registerkarte Info.
Ø Klicken Sie auf den Feldbus-Ausgangsknoten, um seine Eigenschaften
und Funktionsbeschreibung in der Registerkarte Info anzuzeigen.
Ê In der Registerkarte Info steht im Feld Type der Knotentyp
fieldbus.out.
Ø Öffnen Sie das Bearbeitungsfenster mit einem Doppelklick auf den
Feldbusknoten.
Ê Das Bearbeitungsfenster zur Eingabe der Parameter wird angezeigt.
Ø Wenn Sie einen Feldbusknoten das erste Mal verwenden (die Fieldbus
interface-Liste zeigt Add new fieldbus interface an), dann klicken Sie
auf Bearbeiten
Ø Prüfen Sie, ob bei Fieldbus interface der Eintrag PROFINET IO
Device: Version ... angezeigt wird.
Ø Wenn dies nicht der Fall ist, müssen Sie zunächst im Control Panel
über den Menü-Eintrag Network > Field im aktiven Modus die Firmware
für PROFINET IO Device laden.
, um eine neue Feldbus-Schnittstelle hinzuzufügen.
