Control Panel
1. Betriebsart und Firmware wählen
2. Node-RED-Dienst starten.
3. Ethernet-Schnittstelle cifx0 anzeigen
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Ethernet-Schnittstelle cifx0 aktivieren
Ø Öffnen Sie die Feldbus-Seite mit Network > Field.
Ê Die Feldbus-Seite wird angezeigt.
Ø Stellen Sie die Betriebsart auf Active.
Ø Klicken Sie auf Change mode und danach auf Yes.
Ø Wählen Sie unter Firmware entweder PROFINET IO Device oder
EtherNet/IP Adapter.
Ø Falls Sie die Auswahl bei Firmware geändert haben, klicken Sie auf
Change mode, um die Änderung zu übernehmen und danach auf Yes.
Ø Öffnen Sie die Dienste-Seite mit Services > Service List.
Ê Die Dienste-Seite wird angezeigt.
Ø Falls der Node-RED-Dienst im Zustand Stop ist (gelb), dann markieren
Sie den Dienst Node-RED.
Ø Stellen Sie den Autostart auf enabled, damit der Node-RED-Dienst
auch beim nächsten Gerätestart aktiviert wird.
Ø Klicken Sie Apply und danach auf Yes.
Ø Klicken Sie bei Operating status auf Start und danach auf Yes.
Ê Der Node-RED-Dienst wird gestartet und grün dargestellt.
Ø Öffnen Sie die LAN-Seite mit Network > LAN.
Ø Wurde der Node-RED-Dienst erst kurz zuvor gestartet, dann wird die
Ethernet-Schnittstelle cifx0 noch nicht angezeigt. Der Startvorgang
kann bis 1 Minute dauern. Um cifx0 anzuzeigen, klicken Sie auf
Refresh.
ð Die Ethernet-Schnittstelle cifx0 ist aktiviert und Sie können diese nun
konfigurieren.

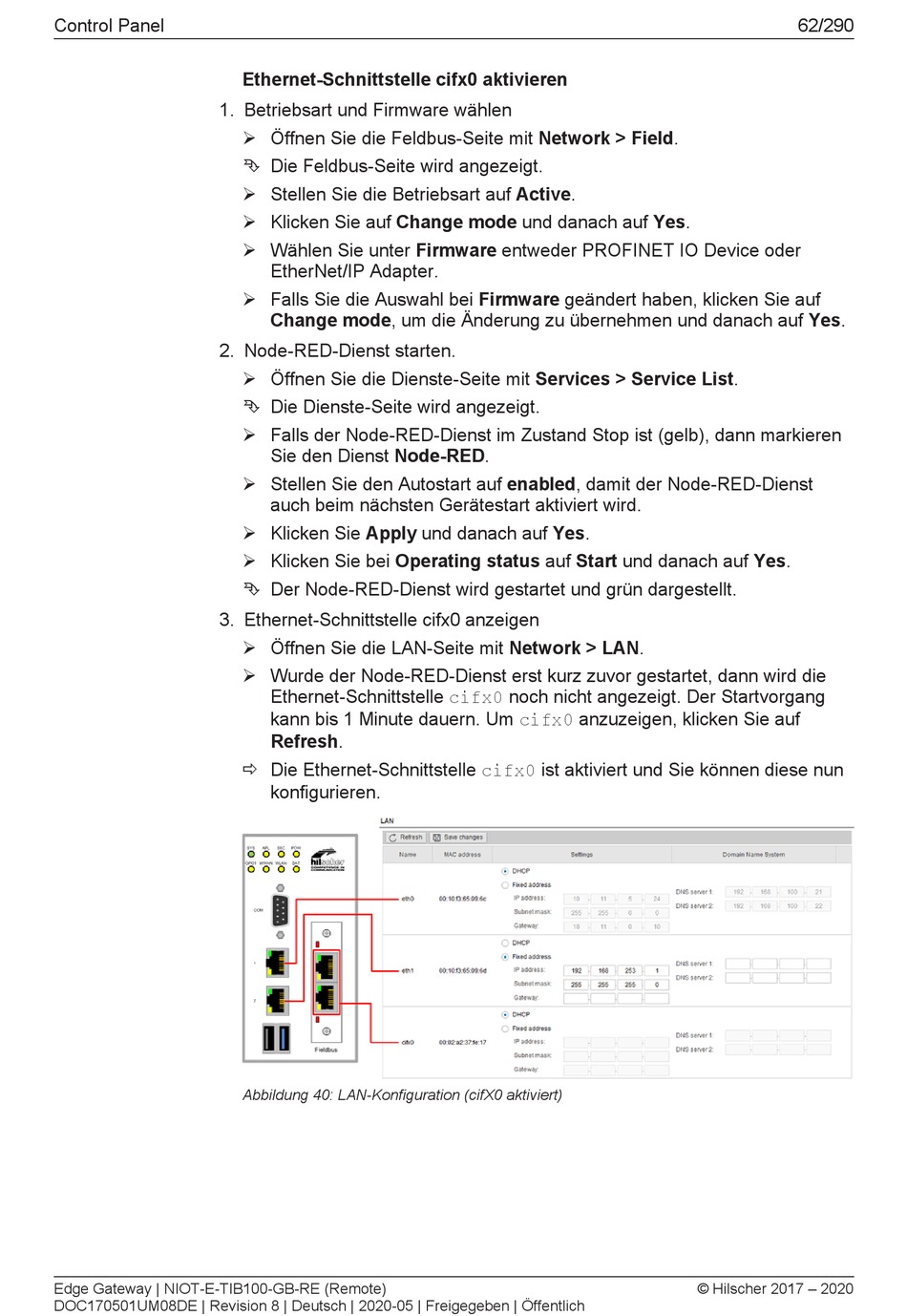

Abbildung 40: LAN-Konfiguration (cifX0 aktiviert)
62/290
